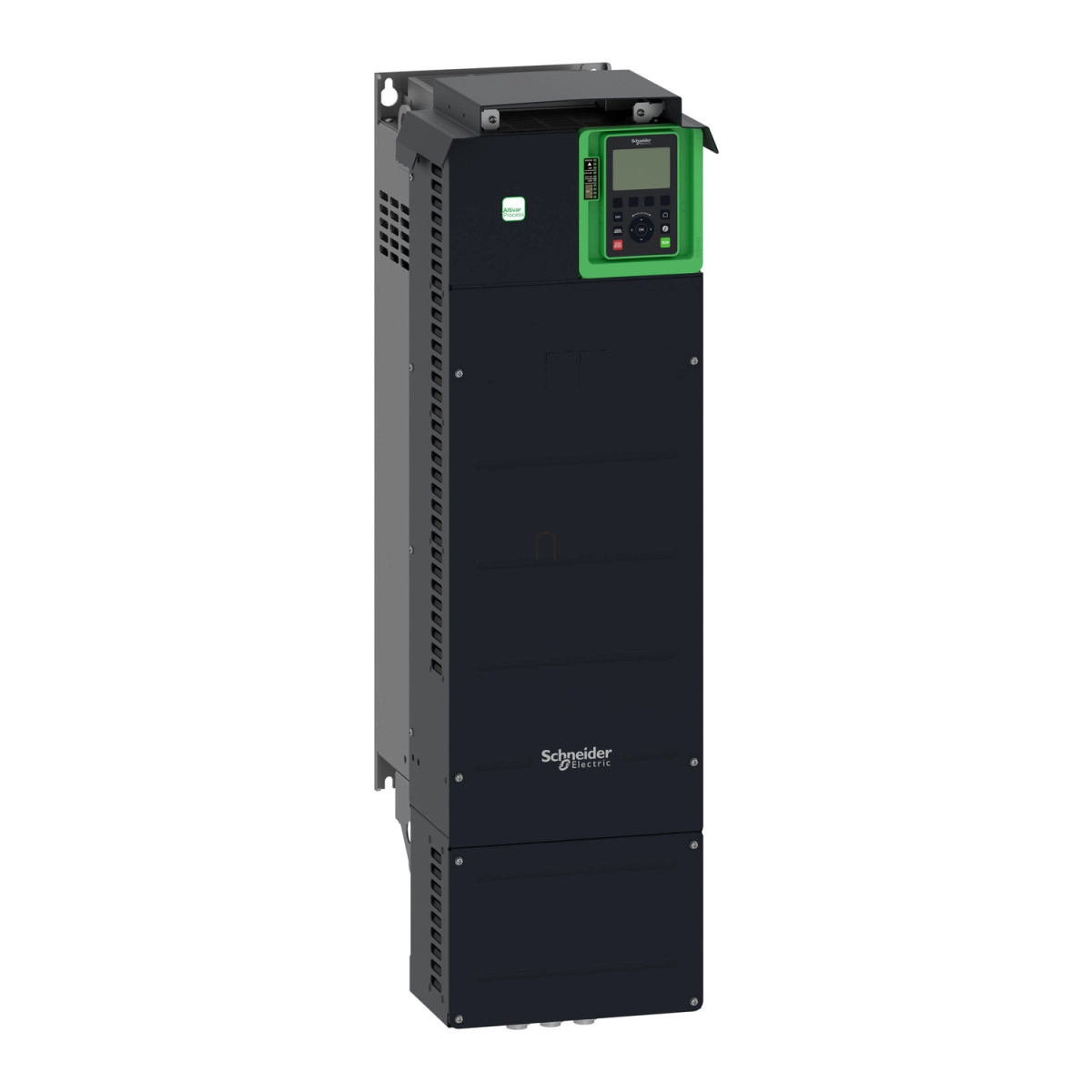

Az Altivar Process ATV600 termékcsalád ATV630 típusú frekvenciaváltója egy rendkívül fejlett, 90 kW teljesítményű eszköz, amely kifejezetten folyamatipari és közüzemi alkalmazásokhoz lett kifejlesztve. A Schneider Electric által gyártott ATV630D90N4 típusú változtatható fordulatszámú hajtás ideális megoldás a komplex automatizálási feladatokhoz, ahol kiemelt fontosságú a pontos motorvezérlés és a magas fokú üzemi megbízhatóság.
Ez a falra szerelhető, IP21 védettségű (UL type 1) frekvenciaváltó 380-480 V-os háromfázisú hálózatról üzemeltethető, és mind aszinkron, mind szinkron motorok vezérlésére alkalmas. Normal duty üzemmódban 90 kW, heavy duty üzemmódban pedig 75 kW teljesítményt biztosít, ami 125, illetve 100 lóerőnek felel meg. A névleges kimeneti áram 173 A normal duty esetén, míg 145 A heavy duty alkalmazásoknál. A váltó széles, 0,1-500 Hz kimeneti frekvenciatartománnyal rendelkezik, így rugalmasan alkalmazható különböző fordulatszám-igényű alkalmazásokban.
A készülék számos beépített kommunikációs protokollt támogat, többek között Ethernet, Modbus TCP, és Modbus soros kapcsolatot, valamint opcionálisan bővíthető különböző ipari kommunikációs modulokkal (Profibus DP, PROFINET, DeviceNet, CANopen és egyéb protokollok). Ez a sokoldalú kommunikációs képesség lehetővé teszi a frekvenciaváltó zökkenőmentes integrációját bármilyen ipari környezetbe és vezérlőrendszerbe. A beépített STO (Safe Torque Off) biztonsági funkció SIL 3 minősítéssel rendelkezik, ami garantálja a berendezés biztonságos üzemeltetését kritikus alkalmazásokban is. Az ATV630D90N4 sokoldalúan konfigurálható a beépített I/O portokon keresztül: 8 digitális bemenettel, 3 analóg bemenettel, 2 analóg kimenettel és 3 relé kimenettel rendelkezik, melyek rugalmas rendszerintegrációt tesznek lehetővé.
A frekvenciaváltó különösen alkalmas szivattyú- és ventillátorvezérlési alkalmazásokhoz az épületgépészetben, élelmiszeriparban, bányászatban, olaj- és gáziparban, valamint a víz- és szennyvízkezelés területén. Az eszköz kiemelkedő tulajdonsága a különböző motorvezérlési profilok támogatása: állandó nyomaték, optimalizált nyomaték üzemmód, változó nyomaték standard motorokhoz, valamint állandó mágneses és szinkron reluktancia motorok vezérlése. A linear gyorsítási és lassítási rámpák 0,01-9999 másodperc között állíthatók, a kapcsolási frekvencia pedig 2-8 kHz között változtatható. A váltó teljes körű védelmet nyújt mind a motor, mind a hajtás számára, beleértve a túlmelegedés, túláram, rövidzár, fáziskiesés és egyéb meghibásodások elleni védelmet.
Schneider Electric Altivar Process ATV630 - ATV630D90N4 - frekvenciaváltó, 90kW, 3f, 400VAC, IP21, falra szerelhető műszaki adatok
Alap specifikációk
Termékcsalád: Altivar Process ATV600
Termék típusa: Változtatható fordulatszámú hajtás (frekvenciaváltó)
Alkalmazási terület: Folyamatipari és közüzemi alkalmazások
Változat: Standard verzió
Rövid terméknév: ATV630
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Névleges tápfeszültség: 380...480 V (±10%)
Hálózati frekvencia: 50...60 Hz (±5%)
Névleges kimeneti áram: 173,0 A
Motor teljesítmény: 90 kW (normal duty), 75 kW (heavy duty)
Motor teljesítmény hp: 125 hp (normal duty), 100 hp (heavy duty)
Bemeneti áram: 156,2 A 380 V-on (normal duty), 135,8 A 480 V-on (normal duty), 134,3 A 380 V-on (heavy duty), 118,1 A 480 V-on (heavy duty)
Folyamatos kimeneti áram: 173 A 2,5 kHz-en (normal duty), 145 A 2,5 kHz-en (heavy duty)
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Kapcsolási frekvencia: 2,5...8 kHz derating faktorral, 2...8 kHz beállítható
Névleges kapcsolási frekvencia: 2,5 kHz
Maximum átmeneti áram: 190,3 A 60 másodpercig (normal duty), 217,5 A 60 másodpercig (heavy duty)
Maximális kimeneti feszültség: 480,0 V
Látszólagos teljesítmény: 112,9 kVA 480 V-on (normal duty), 98,2 kVA 480 V-on (heavy duty)
Védelmi funkciók
IP védettségi fokozat: IP21 (IEC 61800-5-1 és IEC 60529 szerint)
UL védettségi fokozat: UL type 1 (UL 508C szerint)
Beépített EMC szűrő: 150 m-ig, IEC 61800-3 category C3 szabvány szerint
Hűtés típusa: Kényszerített konvekció
Biztonsági funkció: STO (safe torque off) SIL 3
Vezérlési és kommunikációs jellemzők
Kommunikációs port protokoll: Ethernet, Modbus soros, Modbus TCP
Diszkrét bemenetek száma: 8
Diszkrét bemenet típusa: DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24 V DC (≤ 30 V)
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Fizikai jellemzők
Szélesség: 290 mm
Magasság: 922 mm
Mélység: 323 mm
Nettó tömeg: 58,5 kg
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15...50 °C (derating nélkül), 50...60 °C (derating faktorral)
Üzemeltetési magasság: ≤ 1000 m derating nélkül, 1000...4800 m 1% áramcsökkentéssel 100 méterenként
Üzemelési pozíció: Függőleges ±10 fok
Relatív páratartalom: 5...95% kondenzáció nélkül (IEC 60068-2-3 szerint)
Zajszint: 62,4 dB (86/188/EEC szerint)
Tanúsítványok
Terméktanúsítványok: ATEX INERIS, TÜV, DNV-GL, UL, ATEX zone 2/22, CSA
Jelölések: CE
Szabványok: UL 508C, IEC 61800-3, IEC 61800-3 környezet 1 kategória C2, EN/IEC 61800-3 környezet 2 kategória C3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
