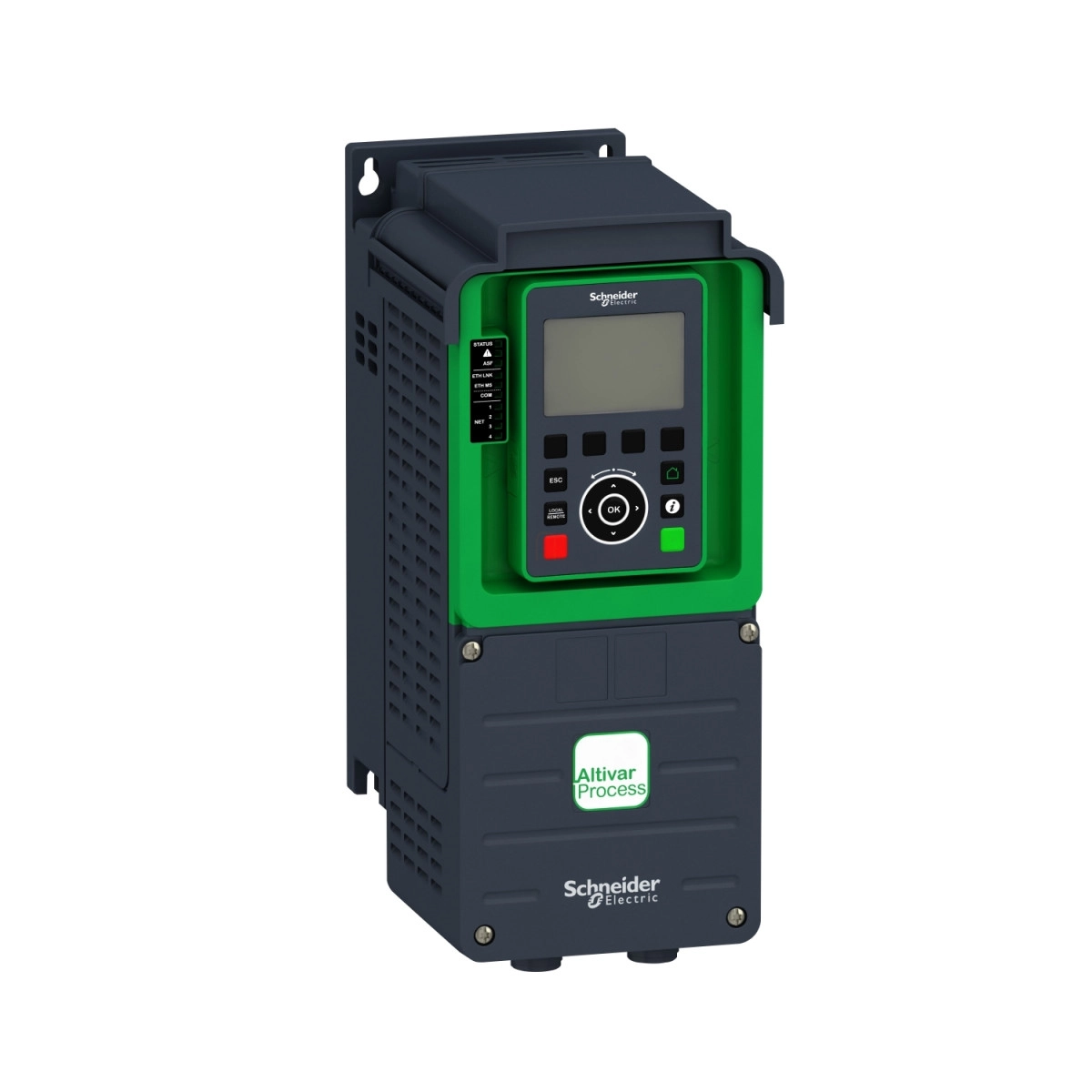

A Schneider Electric Altivar Process ATV600 sorozatából származó ATV630U15M3 frekvenciaváltó a legmodernebb hajtástechnikai megoldások egyike, amely kifejezetten ipari alkalmazásokra lett kifejlesztve. Ez az 1,5 kW teljesítményű eszköz ideális választás aszinkron és szinkron motorok vezérlésére egyaránt, miközben kompakt kialakításának köszönhetően könnyen integrálható különböző ipari környezetbe.
Az ATV630U15M3 frekvenciaváltó 200-240V közötti háromfázisú tápfeszültséggel működik, és IP21 védettséggel rendelkezik, ami megfelel az UL 508C szabvány szerinti UL type 1 besorolásnak is. Falra szerelhető kivitelének és 144 x 350 x 203 mm-es méreteinek köszönhetően rugalmasan telepíthető, miközben a kényszerített légáramlású hűtési rendszer biztosítja a megbízható működést még intenzívebb használat mellett is. A 4,3 kg tömegű készülék üzemi hőmérséklet-tartománya -15°C és 50°C között van terheléscsökkenés nélkül, míg 50-60°C között terheléscsökkentéssel üzemeltethető.
A frekvenciaváltó kimeneti frekvenciatartománya 0,1-500 Hz között állítható, ami rendkívül széles alkalmazási lehetőségeket biztosít. Normál üzemmódban 8,0 A névleges kimeneti áramot biztosít, nehéz üzemmódban pedig 4,6 A-t. A 4 kHz-es névleges kapcsolási frekvencia 2-12 kHz között állítható, ami lehetővé teszi az optimális kompromisszumot a motor zajszintje és a hőveszteség között. A készülék többféle motor vezérlési profilt támogat, beleértve az állandó nyomaték, az optimalizált nyomaték és a változó nyomaték üzemmódokat aszinkron motorokhoz, valamint a permanens mágneses és a szinkron reluktancia motorok vezérlését is. A lineáris gyorsítási és lassítási rámpák 0,01-9999 másodperc között külön-külön állíthatók.
Kommunikációs lehetőségei kiemelkedőek: a beépített Modbus soros, Ethernet és Modbus TCP protokollok mellett számos opcionális kommunikációs modullal bővíthető, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen és BACnet MS/TP. Ez a sokoldalúság lehetővé teszi a készülék integrálását gyakorlatilag bármilyen ipari automatizálási rendszerbe. Az RJ45 csatlakozók biztosítják az Ethernet/Modbus TCP és a Modbus soros kapcsolatot, míg a félduplex és teljes duplex kommunikáció, valamint az autonegotiation funkció tovább növeli a rugalmasságot.
A frekvenciaváltó 8 digitális bemenettel rendelkezik, amelyek közül a DI7 és DI8 impulzus bemenetként is konfigurálható 0-30 kHz tartományban. A 3 analóg bemenet szoftveresen konfigurálható feszültség (0-10V DC) vagy áram (0-20 mA) üzemmódra, az AI2 bemenet pedig támogatja a -10...10V DC tartományt is. A 2 analóg kimenet szintén konfigurálható feszültség vagy áram üzemmódra. A készülék 3 relékimenettel is rendelkezik, amelyek között megtalálható a hibajelző relé és két szekvencia relé. A kapcsolási áram ellenállásterhelésnél elérheti a 3A-t 250V AC vagy 30V DC mellett.
Az ATV630U15M3 számos védőfunkcióval rendelkezik, beleértve a motor és a hajtás hővédelmét, a motor fázisszakadás elleni védelmét, a túláram, túlfeszültség és alulfeszültség elleni védelmet, valamint a biztonságos nyomatékmentes állapot (STO - Safe Torque Off) SIL 3 szintű funkcióját. Ez utóbbi különösen fontos a gépbiztonsági alkalmazásokban, ahol a váratlan indítás megelőzése kritikus követelmény.
A készülék széles alkalmazási spektrumban használható, többek között HVAC rendszerekben, élelmiszer- és italfeldolgozásban, bányászatban, olaj- és gáziparban, valamint víz- és szennyvízkezelésben. Specifikus alkalmazási területei között szerepelnek kompresszorok, szivattyúk, ventilátorok, keverők és szállítószalagok vezérlése. A többféle szerelési lehetőség - egyedi IP21, egymás melletti IP20 vagy egyedi IP20 kivitel - további rugalmasságot biztosít a telepítéshez.
Schneider Electric Altivar Process ATV630 - ATV630U15M3 műszaki adatok
Általános specifikációk
Termékcsalád: Altivar Process ATV600
Típus: ATV630
Alkalmazási terület: Folyamatirányítás és közművek
Termék típusa: Frekvenciaváltó
Változat: Standard verzió
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Névleges tápfeszültség: 200...240 V (-15%...+10%)
Hálózati frekvencia: 50...60 Hz (±5%)
Motor teljesítmény: 1,5 kW (normál üzemmód), 0,75 kW (nehéz üzemmód)
Motor teljesítmény hp-ben: 2 hp (normál üzemmód), 1 hp (nehéz üzemmód)
Névleges kimeneti áram: 8,0 A
Vonali áram: 5,9 A 200 V-nál, 5 A 240 V-nál (normál üzemmód)
Folyamatos kimeneti áram: 8 A 4 kHz-en (normál üzemmód), 4,6 A 4 kHz-en (nehéz üzemmód)
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Kapcsolási frekvencia: 2...12 kHz állítható, 4 kHz névleges
Kommunikációs lehetőségek
Kommunikációs port protokoll: Modbus soros, Ethernet, Modbus TCP
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Átviteli sebesség: 10, 100 Mbits; 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Védelmi funkciók
IP védettségi fokozat: IP21
Védettségi fokozat: UL type 1 megfelelően az UL 508C szabványnak
Biztonsági funkció: STO (safe torque off) SIL 3
Bemenetek/Kimenetek
Digitális bemenetek száma: 8
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Motor vezérlési profilok
Aszinkron motor vezérlési profil: Állandó nyomaték standard, Optimalizált nyomaték üzemmód, Változó nyomaték standard
Szinkron motor vezérlési profil: Állandó mágneses motor, Szinkron reluktancia motor
Mechanikai jellemzők
Méretek (Sz x Ma x Mé): 144 x 350 x 203 mm
Hűtés típusa: Kényszerített légáramlás
Üzemi hőmérséklet: -15...50 °C (terheléscsökkenés nélkül), 50...60 °C (terheléscsökkentéssel)
Relatív páratartalom: 5...95% lecsapódás nélkül
Üzemi magasság: <= 1000 m terheléscsökkenés nélkül, 1000...4800 m 100 m-enként 1% áramcsökkentéssel
Üzemi pozíció: Függőleges ±10 fok
