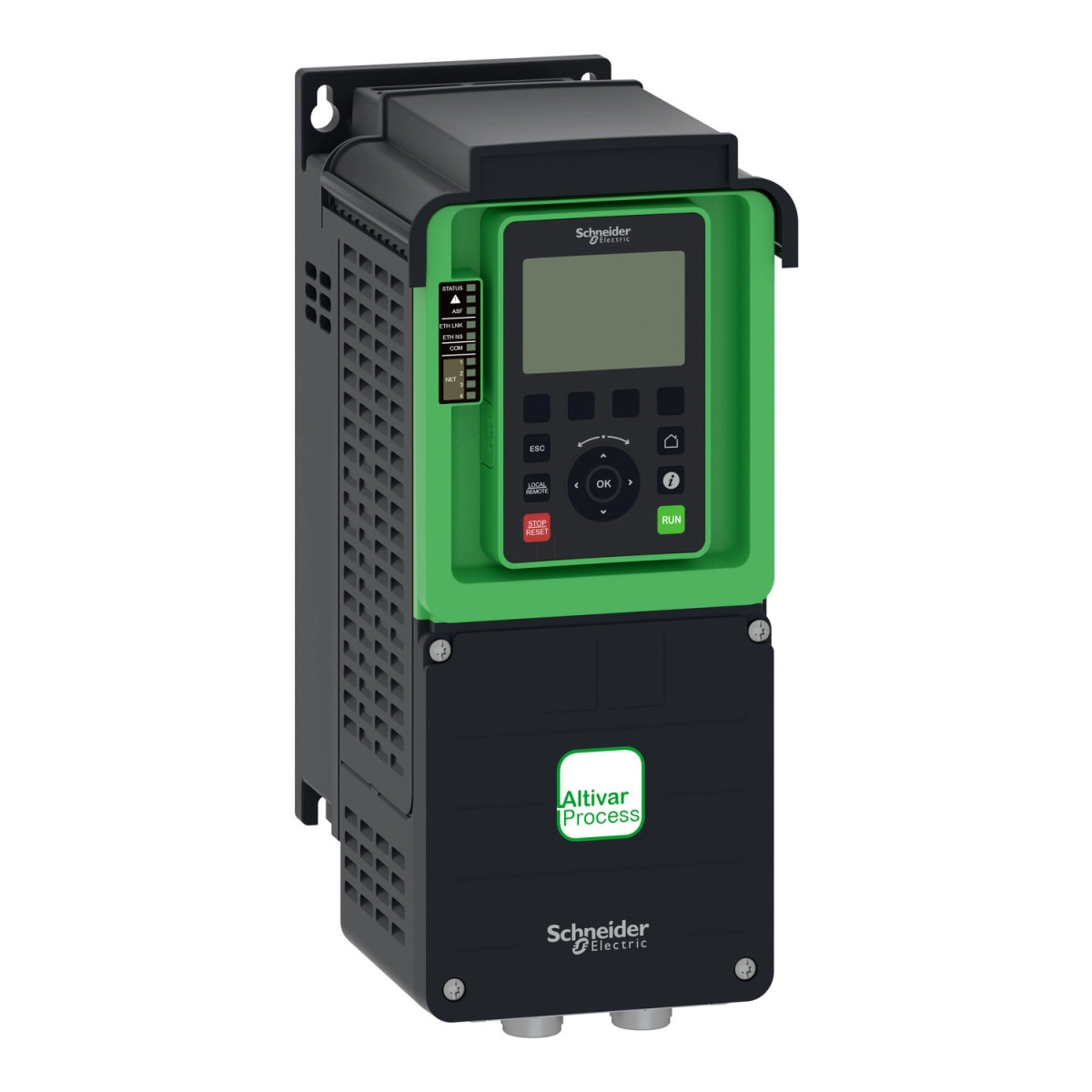

Az Altivar Process ATV600 sorozat ATV630 típusú frekvenciaváltója egy sokoldalú és megbízható megoldás az ipari alkalmazások széles köréhez. Ez a 2,2 kW teljesítményű (normál üzemben) vagy 1,5 kW (erőteljes terhelés esetén) eszköz ideális választás folyamatirányítási és közműalkalmazásokhoz, ahol pontos motorvezérlésre és energiahatékony üzemeltetésre van szükség.
Az ATV630U22M3 háromfázisú, 200-240 V tápfeszültséggel működő frekvenciaváltó falra szerelhető kivitelben készül, IP21 védettséggel és UL type 1 minősítéssel. A készülék mind aszinkron, mind szinkron motorok (állandó mágneses és szinkron reluktancia) vezérlésére alkalmas. Kommunikációs lehetőségei kiemelkedőek: beépített Ethernet, Modbus soros és Modbus TCP protokollokat támogat, ami rendkívül rugalmas rendszerintegrációt tesz lehetővé.
A frekvenciaváltó 11,2 A névleges kimeneti áramot biztosít normál üzemben (4 kHz kapcsolási frekvencián), míg erőteljes terhelés esetén 8 A áramerősséget kínál. Kimeneti frekvenciatartománya rendkívül széles: 0,1-től 500 Hz-ig terjed, ami változatos alkalmazási területeket tesz lehetővé. Az eszköz rendelkezik STO (Safe Torque Off) biztonsági funkcióval, amely SIL 3 minősítéssel garantálja a biztonságos üzemeltetést. A hűtést kényszerkonvekció biztosítja, ami megfelelő hőelvezetést tesz lehetővé még magasabb környezeti hőmérséklet esetén is.
A Schneider Electric Altivar Process ATV630U22M3 számos felhasználási területen kiválóan alkalmazható: építőipari és HVAC rendszerekben (kompresszorok, ventilátorok), élelmiszer- és italfeldolgozó iparban, bányászatban, olaj- és gázipari alkalmazásokban, valamint víz- és szennyvízkezelésben. Különösen hatékony centrifugális és csavarorsós kompresszorok, különböző típusú szivattyúk, ventilátorok és szállítószalagok vezérlésére. Az eszköz számos védelmi funkcióval rendelkezik, melyek között megtalálható a motor termikus védelme, fázisszakadás elleni védelem, túláram és túlfeszültség elleni védelem, ami hosszú élettartamot és biztonságos üzemeltetést garantál. A készülék méretei: 144 mm szélesség, 350 mm magasság és 203 mm mélység, tömege 4,5 kg. A feszültségingadozásokkal szemben ±10% tűrőképességgel rendelkezik, ami stabil működést biztosít változó hálózati körülmények között is.
Schneider Electric Altivar Process ATV630 - ATV630U22M3 műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Termékvariáns: ATV630
Speciális alkalmazás: Folyamatirányítási és közművek
Termék vagy komponens típus: Frekvenciaváltó
Változat: Standard verzió
Készülék rövid neve: ATV630
Szerelési mód: Falra szerelhető
Kommunikáció
Kommunikációs port protokoll: Ethernet, Modbus soros, Modbus TCP
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Hozzáférési mód: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s és 4800, 9600, 19200, 38,4 kbit/s
Átviteli keret: RTU
Címek száma: 1...247 Modbus soros esetén
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy paritás nélküli
Elektromos jellemzők
Névleges tápfeszültség: 200...240 V -15...10%
Hálózati frekvencia: 50...60 Hz ±5%
Relatív szimmetrikus hálózati feszültségtűrés: 10%
Névleges kimeneti áram: 11,2 A normál üzemben, 8 A erőteljes terhelés esetén (4 kHz-en)
Motorteljesítmény: 2,2 kW (normál üzem), 1,5 kW (erőteljes terhelés)
Motorteljesítmény: 3 LE (normál üzem), 2 LE (erőteljes terhelés)
Hálózati áram: 8,4 A 200 V-nál (normál üzem), 7,2 A 240 V-nál (normál üzem)
Folyamatos kimeneti áram: 11,2 A 4 kHz-nél normál üzemben, 8 A 4 kHz-nél erőteljes terhelésnél
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Névleges kapcsolási frekvencia: 4 kHz
Kapcsolási frekvencia: 2...12 kHz állítható, 4...12 kHz csökkentési tényezővel
Maximális kimeneti feszültség: <= tápfeszültség
Analóg és digitális I/O
Diszkrét bemenet szám: 8
Analóg bemenet szám: 3
Analóg kimenet szám: 2
Relé kimenet szám: 3
Védelmek
Védettségi fokozat: IP21 (IEC 61800-5-1 és IEC 60529 szerint)
Védettségi fokozat: UL type 1 (UL 508C szerint)
Védelmi típus: Motor termikus védelem, Safe torque off, Motor fázistörés, Hajtás túlmelegedés, Kimeneti fázisok és föld közötti túláram, Kimeneti túlfeszültség, Rövidzárlat elleni védelem, DC busz túlfeszültség, Tápfeszültség túl/alulfeszültség, Tápfeszültség fáziskiesés, Túlsebesség, Vezérlőáramkör szakadás
Biztonsági funkciók
Biztonsági funkció: STO (safe torque off) SIL 3
Mechanikai jellemzők
Szélesség: 144 mm
Magasság: 350 mm
Mélység: 203 mm
Nettó tömeg: 4,5 kg
Környezeti feltételek
Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig földeléshez
Zajszint: 54,5 dB (86/188/EEC szerint)
Szennyezési fokozat: 2 (IEC 61800-5-1 szerint)
Relatív páratartalom: 5...95% kondenzáció nélkül (IEC 60068-2-3 szerint)
Környezeti hőmérséklet működés közben: -15...50 °C (terheléscsökkentés nélkül), 50...60 °C (terheléscsökkentési tényezővel)
Üzemeltetési magasság: <= 1000 m terheléscsökkentés nélkül, 1000...4800 m 1% áramcsökkentéssel 100 m-enként
Üzemeltetési pozíció: Függőleges +/- 10 fok
