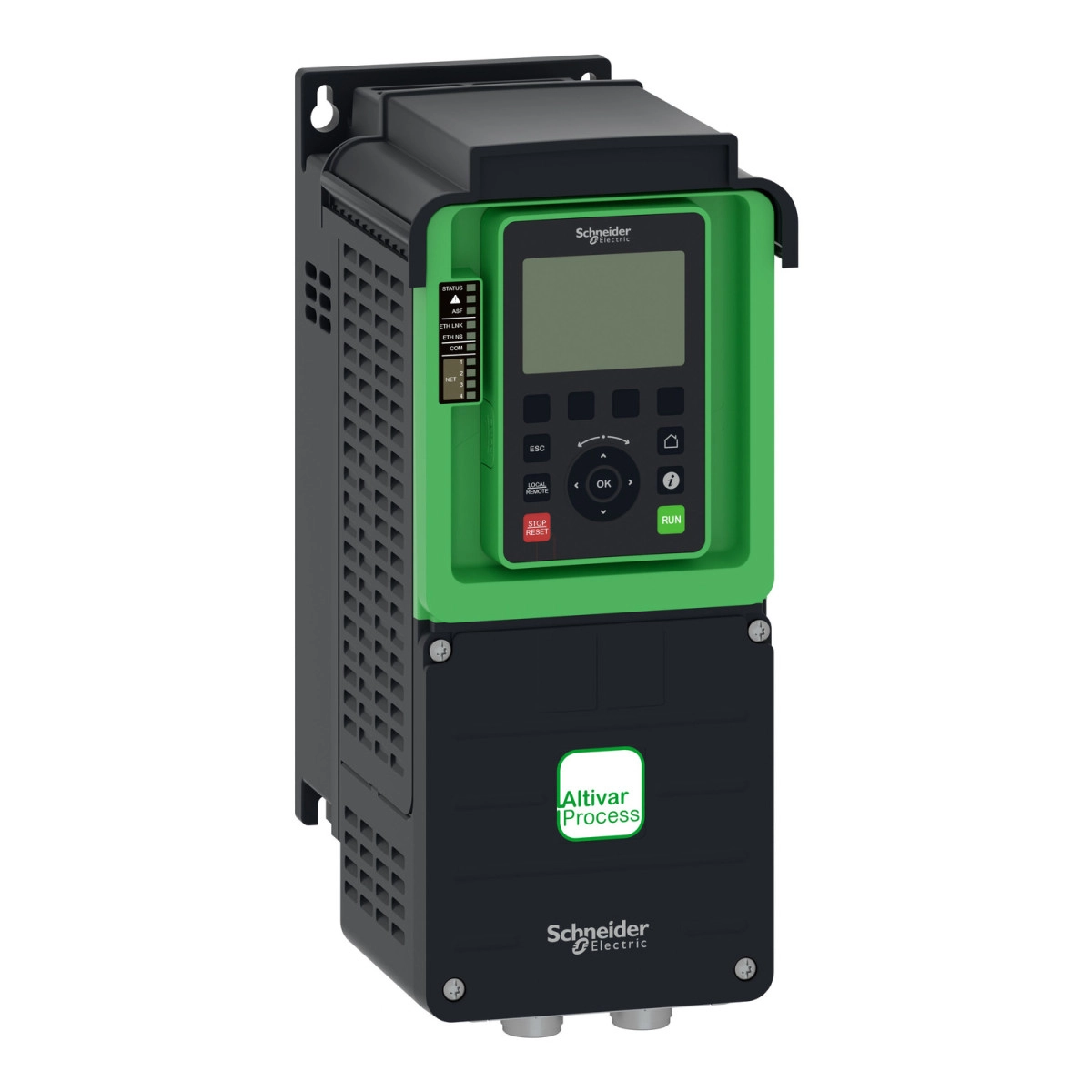

A Schneider Electric Altivar Process ATV630 sorozat kiváló minőségű, innovatív megoldást kínál a frekvenciaváltó-szabályozott motorok területén. Az ATV630U22N4 típusú készülék kifejezetten folyamatirányítási és közüzemi alkalmazásokhoz lett kifejlesztve, ahol a pontos motorvezérlés, a megbízhatóság és a hatékonyság alapvető követelmény.
Ez a falra szerelhető, IP21 védettségű, UL type 1 minősítésű frekvenciaváltó 2,2 kW (normál terhelésű) vagy 1,5 kW (nagy terhelésű) teljesítményű aszinkron és szinkronmotorok vezérlésére alkalmas. A készülék 380-480 V háromfázisú tápfeszültséggel működik, és számos kommunikációs protokollt támogat, köztük a Modbus TCP-t, Modbus serialt és Ethernetet. A névleges kimeneti áram 5,6 A, ami biztosítja a megfelelő teljesítményt akár 3 lóerős motorokhoz is normál terhelésnél.
Az ATV630U22N4 sokoldalú vezérlési lehetőségeket kínál mind aszinkron, mind szinkron motorokhoz. Az aszinkron motorok esetében állandó nyomaték standard, optimalizált nyomaték mód és változtatható nyomaték standard profilokat biztosít, míg a szinkron motoroknál állandó mágneses és szinkron reluktancia motorok vezérlésére alkalmas. A frekvenciaváltó 0,1-500 Hz kimeneti frekvencia tartományban működik, és 2-12 kHz között állítható kapcsolási frekvenciával rendelkezik, ami lehetővé teszi a különböző alkalmazásokhoz való optimalizálást.
A készülék gazdag I/O képességekkel rendelkezik: 8 diszkrét bemenet (köztük 2 impulzus bemenet), 3 analóg bemenet (feszültség/áram), 2 analóg kimenet és 3 relé kimenet. A digitális bemeneteket forrás (PNP) vagy nyelő (NPN) tranzisztoros PLC kimenetekhez lehet konfigurálni, így rugalmas illesztést biztosít a meglévő automatizálási rendszerekhez. A biztonsági funkciókat a Safe Torque Off (STO) SIL 3 szintű biztonsági funkció biztosítja, amely megfelel az IEC 61508 szabványnak.
Az ATV630U22N4 számos védőfunkcióval rendelkezik, mint például a motor termikus védelme, fáziskiesés elleni védelem, túláram elleni védelem, DC busz túlfeszültség elleni védelem, kimeneti fázis megszakadása elleni védelem és még sok más. A készülék különböző szerelési típusokat támogat: IP21 egyéni, IP20 egymás melletti és IP20 egyéni szerelést, és az üzemi hőmérséklet-tartománya -15 °C-tól 50 °C-ig terjed derating nélkül (50-60 °C között teljesítmény-derating szükséges). A változó sebességű hajtás hasznos kiegészítő lehetőségekkel is bővíthető különböző kommunikációs modulokkal, mint például Profibus DP V1, PROFINET, DeviceNet és más protokollok támogatásához. Az ATV630U22N4 ideális választás HVAC, élelmiszeripari, bányászati, olaj- és gázipari, valamint víz- és szennyvízkezelési alkalmazásokhoz, ahol a megbízható és hatékony motorvezérlés elengedhetetlen.
Schneider Electric Altivar Process ATV630 - ATV630U22N4 - frekvenciaváltó, 2,2kW, 3f, 400VAC, IP21, falra szerelhető műszaki adatok
Általános adatok
Termékcsalád: Altivar Process ATV600
Termékspecifikus alkalmazás: Folyamatirányítás és közüzemi rendszerek
Termék típusa: Frekvenciaváltó
Kivitel: Standard változat
Készülék rövid neve: ATV630
Felszerelési mód: Falra szerelhető
Kommunikációs jellemzők
Kommunikációs protokollok: Modbus TCP, Modbus soros, Ethernet
Fizikai interfész: Ethernet, 2 vezetékes RS 485
Átviteli sebesség: 10, 100 Mbits; 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps
Elektromos jellemzők
Névleges tápfeszültség: 380...480 V - 15...10 %
Hálózati fázisok száma: 3 fázis
Tápfrekvencia: 50...60 Hz - 5...5 %
Motor teljesítmény kW: 2.2 kW (normál terhelés), 1.5 kW (nagy terhelés)
Motor teljesítmény LE: 3 LE (normál terhelés), 2 LE (nagy terhelés)
Vonali áram: 4.3 A 380 V-nál (normál terhelés), 3.8 A 480 V-nál (normál terhelés), 3.1 A 380 V-nál (nagy terhelés), 2.9 A 480 V-nál (nagy terhelés)
Névleges kimeneti áram: 5.6 A
Folyamatos kimeneti áram: 5.6 A 4 kHz-nél normál terhelésnél, 4 A 4 kHz-nél nagy terhelésnél
Frekvenciaváltó kimeneti frekvencia: 0.1...500 Hz
Kapcsolási frekvencia: 2...12 kHz állítható, 4...12 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Maximális bemeneti áram: 4.3 A
Maximális kimeneti feszültség: 480.0 V
Látszólagos teljesítmény: 3.2 kVA 480 V-nál (normál terhelés), 2.4 kVA 480 V-nál (nagy terhelés)
Védelmi jellemzők
IP védettségi fokozat: IP21 az IEC 61800-5-1 és IEC 60529 szerint
Védelmi fok: UL type 1 az UL 508C szerint
Biztonsági funkció: STO (safe torque off) SIL 3
Védelem típusa: Motor termikus védelme, motor fázis szakadása, hajtás túlmelegedése, kimenet túláram elleni védelem, DC busz túlfeszültség, hálózati feszültség alulmenetelés, túlsebesség, vezérlőáramköri hiba
Környezeti jellemzők
Hűtés módja: Kényszerített konvekció
Zajszint: 54.5 dB a 86/188/EEC szerint
Szennyezési fok: 2 az IEC 61800-5-1 szerint
Rezgésállóság: 1.5 mm peak-to-peak (f= 2...13 Hz) az IEC 60068-2-6 szerint, 1 gn (f= 13...200 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 5...95 % kondenzáció nélkül az IEC 60068-2-3 szerint
Üzemi környezeti hőmérséklet: -15...50 °C (derating nélkül), 50...60 °C (derating faktorral)
Üzemi magasság: <= 1000 m derating nélkül, 1000...4800 m áramcsökkentéssel 1 % per 100 m
Fizikai jellemzők
Szélesség: 144 mm
Magasság: 350 mm
Mélység: 203 mm
Nettó súly: 4.5 kg
