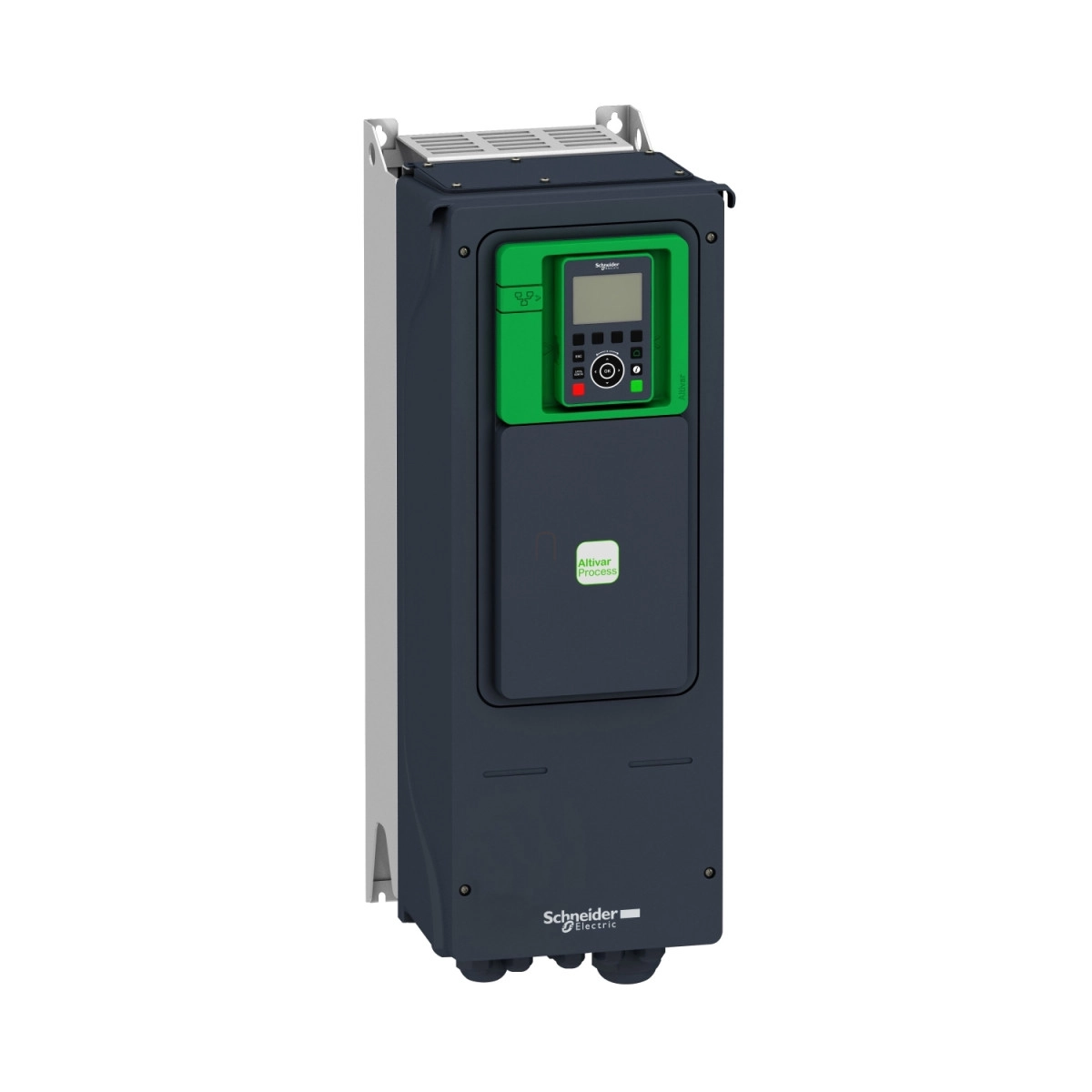

Schneider Electric Altivar Process ATV650 - ATV650D15N4 - frekvenciaváltó, 15kW, 3f, 400VAC, IP55, falra szerelhető
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A készülék 380-480 V háromfázisú tápfeszültséggel üzemeltethető, 50-60 Hz hálózati frekvencián. Kiemelkedő tulajdonsága a rugalmas alkalmazhatóság: mind aszinkron, mind szinkronmotorokat képes vezérelni, beleértve a szinkron reluktancia motorokat és állandó mágnesű motorokat is. A 15 kW normál terhelés mellett és 11 kW nagy terhelés (heavy duty) üzemmódban teszi sokoldalúvá ezt a frekvenciaváltót. A készülék névleges kimeneti árama 31,7 A normál terhelés és 16,5 A nagy terhelés esetén, 4 kHz kapcsolási frekvencia mellett.
A biztonságot szolgálja a beépített STO (Safe Torque Off) funkció, amely SIL 3 biztonsági integritási szintnek felel meg. A kommunikációs lehetőségek terén is kiemelkedő: alapkiépítésben Modbus soros és Ethernet protokollokat támogat, de opcionális modulokkal bővíthető többek között PROFINET, DeviceNet, CANopen, BACnet, Ethernet Powerlink vagy Profibus DP V1 interfészekkel is. Ez a rugalmasság teszi lehetővé a problémamentes integrációt a meglévő automatizálási rendszerekbe.
A készülék rendelkezik 8 digitális bemenettel (ebből kettő impulzusbemenetként is konfigurálható), 3 analóg bemenettel és 2 analóg kimenettel, valamint 3 relés kimenettel. Az analóg bemenetek 0-10 V feszültség vagy 0-20 mA áram módban is használhatók, az analóg kimenetek pedig hasonlóan konfigurálhatók. A 3 relés kimenet (R1, R2, R3) különböző funkciókat láthat el, például hiba vagy működési sorrend jelzését.
A vezérlési lehetőségeket bővíti a beépített PID szabályozó, a 16 előre beállított sebesség, valamint a részletes motorvédelmi funkciók, mint például a termikus védelem, túláram elleni védelem, vagy a motor fáziskiesés figyelése. A 0,1-500 Hz közötti frekvenciatartomány és a lineáris gyorsítási/lassítási rámpák (0,01-9999 s) lehetővé teszik a motor precíz vezérlését. A kapcsolási frekvencia 2-12 kHz között állítható, ami segít a motorzaj optimalizálásában és a frekvenciaváltó termikus kezelésében.
Az ATV650D15N4 rendelkezik integrált EMC szűrővel, amely 50 méterig IEC 61800-3 C2 kategória és 150 méterig C3 kategória szerinti megfelelést biztosít. A kényszerített légáramlású hűtés gondoskodik a megfelelő termikus viszonyokról. Széles üzemi hőmérséklet tartománya (-15...40 °C derating nélkül, 40...50 °C derating mellett) tovább növeli a felhasználhatóságát különböző környezeti feltételek mellett.
Schneider Electric Altivar Process ATV650 - ATV650D15N4 műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Konkrét alkalmazás: Folyamatirányítás és közművek
Termék típusa: Frekvenciaváltó
Változat: Standard verzió
Eszköz rövid neve: ATV650
Szerelési mód: Falra szerelhető
IP védettségi fokozat: IP55 (IEC 60529 és IEC 61800-5-1 szerint)
Hűtés típusa: Kényszerített konvekció
Elektromos jellemzők
Névleges tápfeszültség: 380-480 V (-15%, +10%)
Relatív szimmetrikus hálózati feszültség tűrés: 10%
Hálózati frekvencia: 50-60 Hz (±5%)
Névleges kimeneti áram: 31,7 A
Motorteljesítmény: 11 kW (nagy terhelés), 15 kW (normál terhelés)
Motorteljesítmény LE-ben: 10 LE (nagy terhelés), 20 LE (normál terhelés)
Hálózati áram: 17 A 480 V-nál (normál terhelés), 14,1 A 380 V-nál (nagy terhelés), 12,5 A 480 V-nál (nagy terhelés), 27 A 380 V-nál (normál terhelés)
Folyamatos kimeneti áram: 16,5 A 4 kHz-nél (nagy terhelés), 31,7 A 4 kHz-nél (normál terhelés)
Frekvenciaváltó kimeneti frekvencia: 0,1-500 Hz
Biztonsági funkció: STO (safe torque off) SIL 3
Kommunikáció
Kommunikációs port protokoll: Modbus soros, Ethernet
Fizikai interfész: Ethernet, 2-vezetékes RS485
Hozzáférési módszer: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Átviteli keret: RTU
Adatformátum: 8 bit, konfigurálható páros, páratlan vagy paritás nélkül
Csatlakozó típus: RJ45 (a távoli grafikus terminálnál) Modbus és Ethernet/Modbus TCP esetén
I/O jellemzők
Digitális bemenetek száma: 8
Digitális bemenet típusa: DI7, DI8 impulzus bemenetként programozható: 0-30 kHz, 24 V DC
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség (0-10 V DC), áram (0-20 mA)
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Relé kimenet típusa: R1 (hibarelé NO/NC), R2 és R3 (sorrend relé NO)
Mechanikai jellemzők
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 299 mm
Nettó súly: 19,6 kg
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -15...40 °C (terheléscsökkentés nélkül), 40...50 °C (terheléscsökkentéssel)
Üzemi magasság: ≤1000 m terheléscsökkentés nélkül, 1000...4800 m terheléscsökkentéssel (1% / 100 m)
Üzemi pozíció: Függőleges ±10 fok
Relatív páratartalom: 5-95% kondenzáció nélkül (IEC 60068-2-3 szerint)
Vibráció ellenállás: 1 gn (f=13-200 Hz), 1,5 mm csúcstól-csúcsig (f=2-13 Hz) IEC 60068-2-6 szerint
Lökésállóság: 15 gn 11 ms-ig IEC 60068-2-27 szerint
