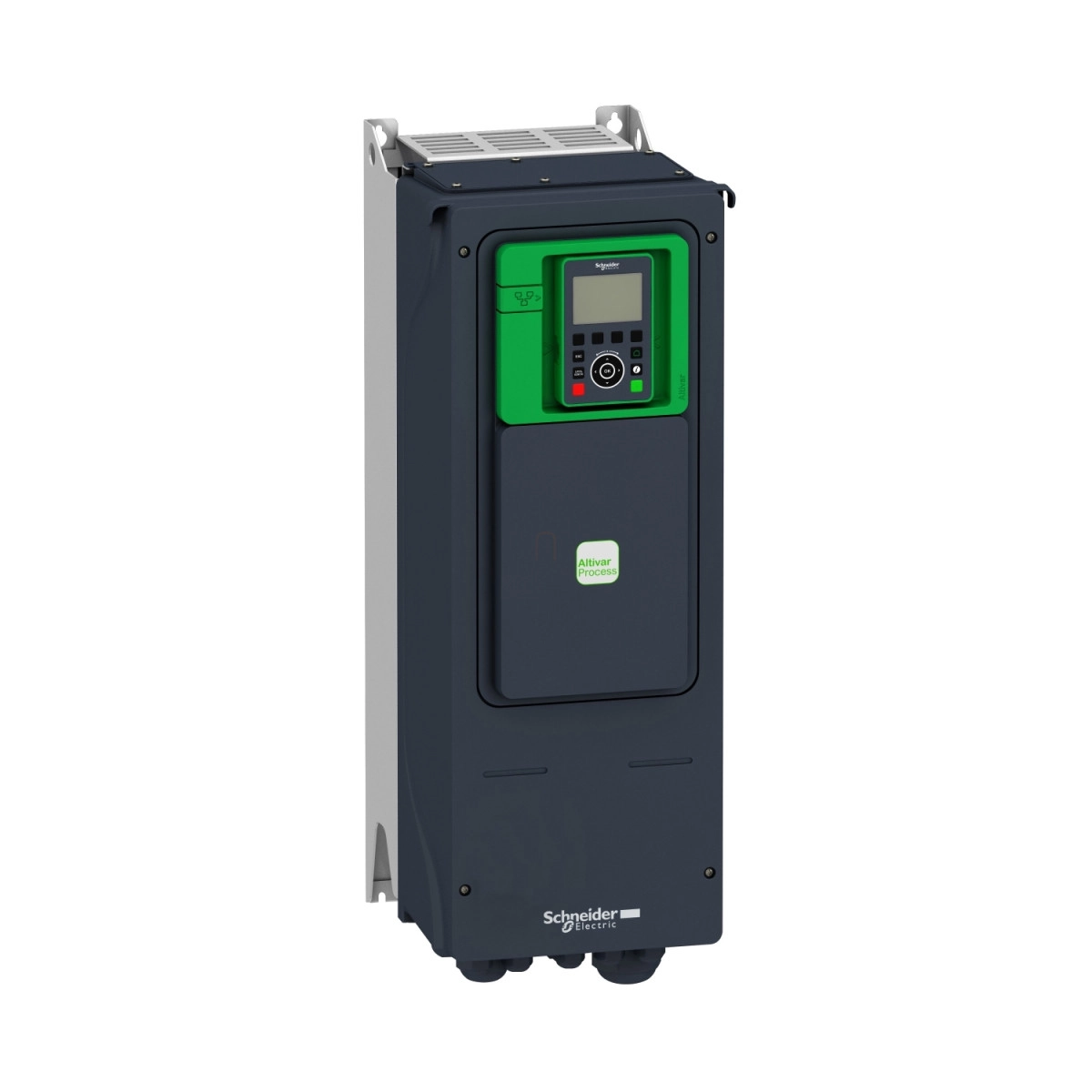

Schneider Electric Altivar Process ATV650 - ATV650D18N4 - frekvenciaváltó, 18,5kW, 3f, 400VAC, IP55, falra szerelhető
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Ez a falra szerelhető frekvenciaváltó számos fejlett funkciót kínál, többek között STO (Safe Torque Off) SIL 3 biztonsági funkcióval rendelkezik, amely megfelel a szigorú ipari biztonsági előírásoknak. A kommunikációs lehetőségek között megtalálható a Modbus TCP és Modbus soros protokoll, amely zökkenőmentes integrációt tesz lehetővé a modern ipari hálózatokba. Az eszköz kiválóan alkalmas mind aszinkron, mind szinkron motorok vezérlésére, ami sokoldalú felhasználást tesz lehetővé különböző alkalmazásokban.
Az ATV650D18N4 számos be- és kimeneti opcióval rendelkezik: 8 diszkrét bemenet (köztük DI7 és DI8, amelyek impulzusbemenetként programozhatók), 3 analóg bemenet és 2 analóg kimenet, valamint 3 relékimenet. A frekvenciaváltó széles üzemeltetési tartományt kínál, 0,1-től 500 Hz-ig terjedő kimeneti frekvenciával, valamint többféle vezérlési profilt biztosít az állandó vagy változó nyomatékú alkalmazásokhoz. A készülék kiemelkedő motorvezérlési képességekkel rendelkezik, beleértve a motorcsúszás-kompenzációt és a lineárisan állítható gyorsítási/lassítási rámpákat.
A Schneider Electric Altivar Process ATV650D18N4 frekvenciaváltó tervezésekor különös figyelmet fordítottak a védelmi funkciókra: rendelkezik többek között rövidzárlat elleni védelemmel, túláram és túlfeszültség elleni védelemmel, valamint hőmérséklet-szabályozással. Az integrált EMC szűrő (50 m-ig C2 kategória és 150 m-ig C3 kategória szerint) biztosítja az elektromágneses kompatibilitást, megfelelve az IEC 61800-3 szabvány követelményeinek. A készülék kényszerített légáramlással hűtött, és széles hőmérsékleti tartományban használható: -15°C és +40°C között teljesítménycsökkenés nélkül, valamint +40°C és +50°C között teljesítménycsökkenéssel.
Schneider Electric Altivar Process ATV650 - ATV650D18N4 - frekvenciaváltó, 18,5kW, 3f, 400VAC, IP55, falra szerelhető műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar Process ATV600
Specifikus alkalmazás: Folyamatok és közművek
Termék típusa: Változtatható frekvenciájú hajtás
Változat: Standard verzió
Eszköz rövid neve: ATV650
Szerelési mód: Falra szerelhető
Kommunikációs tulajdonságok
Kommunikációs port protokoll: Modbus TCP, Modbus soros
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Átviteli sebesség: 10, 100 Mbit/s; 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás
Villamos jellemzők
Névleges tápfeszültség: 380...480 V - 15...10%
Relatív szimmetrikus hálózati feszültségtűrés: 10%
Relatív szimmetrikus hálózati frekvenciatűrés: 5%
Névleges kimeneti áram: 39,2 A
Hálózati fázisok száma: 3 fázis
Motorteljesítmény kW: 15 kW (nehéz terhelés), 18,5 kW (normál terhelés)
Motorteljesítmény HP: 20 HP (nehéz terhelés), 25 HP (normál terhelés)
Vezérlési tulajdonságok
Diszkrét bemenet száma: 8
Diszkrét bemenet típusa: DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24 V DC
Analóg bemenet száma: 3
Analóg kimenet száma: 2
Relékimenet száma: 3
Biztonsági funkciók
Biztonsági funkció: STO (safe torque off) SIL 3
Teljesítmény
Frekvenciaváltó kimeneti frekvenciája: 0,1...500 Hz
Folyamatos kimeneti áram: 23,5 A 4 kHz-en nehéz terhelésre, 39,2 A 4 kHz-en normál terhelésre
Maximális átmeneti áram: 35,3 A 60 másodpercig (nehéz terhelés), 43,1 A 60 másodpercig (normál terhelés)
Fizikai jellemzők
IP védettségi fokozat: IP55 az IEC 60529 szerint, IP55 az IEC 61800-5-1 szerint
Hűtés típusa: Kényszerkonvekció
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 299 mm
Nettó tömeg: 20,6 kg
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15...40 °C (teljesítménycsökkenés nélkül), 40...50 °C (teljesítménycsökkenéssel)
Üzemi tengerszint feletti magasság: ≤ 1000 m teljesítménycsökkenés nélkül, 1000...4800 m 100 méterenként 1% áramerősség-csökkenéssel
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
