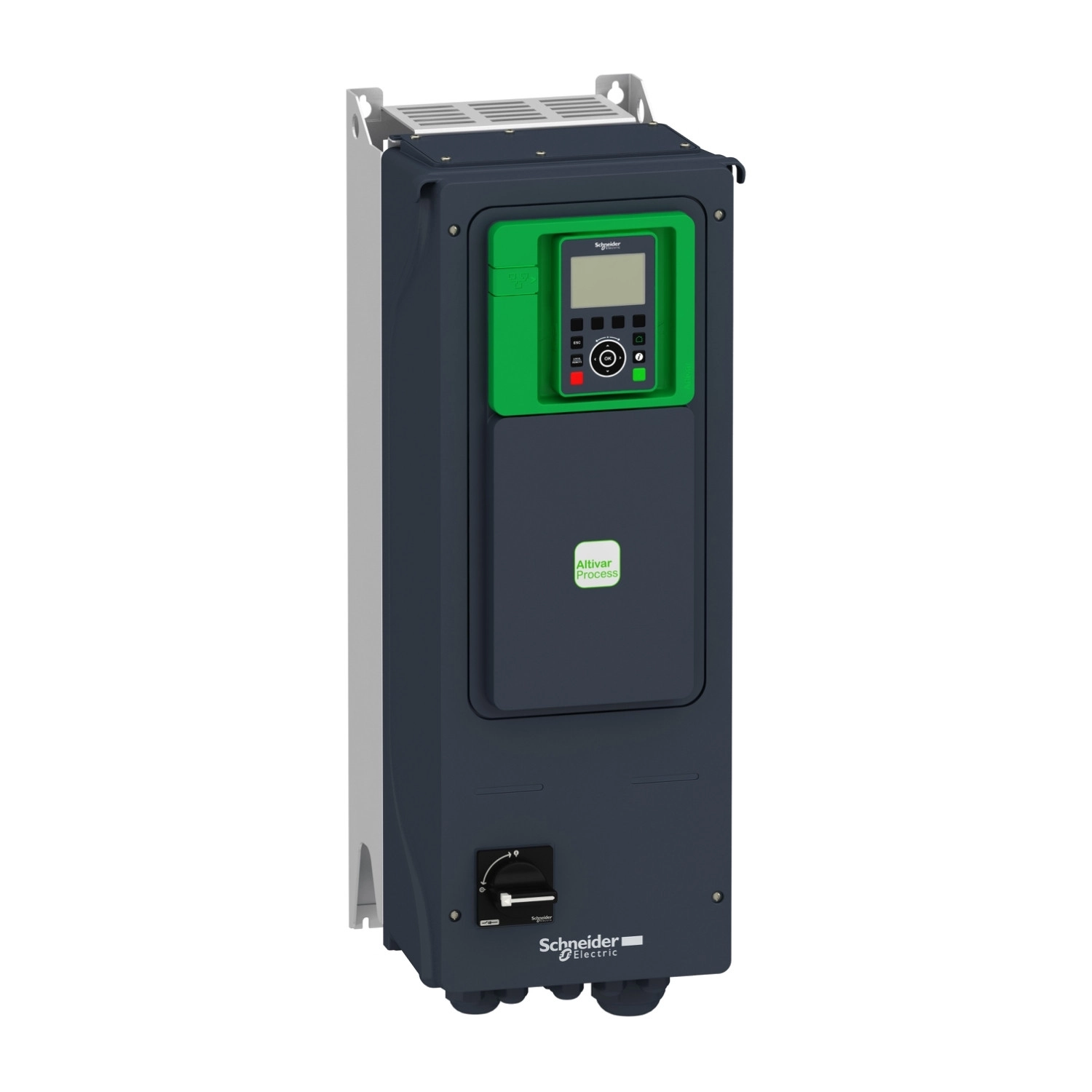

Schneider Electric Altivar Process ATV650 - ATV650D18N4E - frekvenciaváltó, 18,5kW, 3f, 400VAC, IP55, falra szerelhető, szakaszoló kapcsolóval
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Ez a frekvenciaváltó ideális választás aszinkron és szinkron motorok vezérlésére egyaránt. A beépített szakaszoló kapcsolóval rendelkező kivitel egyszerűsíti a telepítést és fokozza a biztonságot. Falra szerelhető kialakítása rugalmas elhelyezést tesz lehetővé, az integrált EMC szűrő pedig IEC 61800-3 C2 kategória szerint 50 méteres, C3 kategória szerint pedig akár 150 méteres kábelhosszig biztosítja az elektromágneses kompatibilitást.
Az ATV650D18N4E kommunikációs portjai között megtalálható a Modbus soros és Ethernet interfész, amely lehetővé teszi a készülék beillesztését modern ipari hálózatokba. A változó sebességű meghajtó számos különböző profilú alkalmazáshoz használható: állandó nyomaték, optimalizált nyomaték, változó nyomaték aszinkron motoroknál, valamint szinkron reluktancia motor és állandó mágneses motor üzemmódokkal rendelkezik. A motor teljesítménye normál üzemben 18,5 kW (25 LE), nagy terhelésnél 15 kW (20 LE).
A készülék kiemelkedő védelmi funkciókkal rendelkezik, többek között STO (Safe Torque Off) SIL 3 biztonsági funkcióval, túlmelegedés, rövidzárlat, túláram és számos egyéb védelem biztosítja a motor és a frekvenciaváltó hosszú élettartamát. Bemeneti oldalon a tápfeszültség 380-480 V, a tápfrekvencia 50-60 Hz, míg a kimeneti frekvencia 0,1-500 Hz között állítható, ami rendkívül széles szabályozási tartományt biztosít. A névleges kimeneti áram normál üzemben 39,2 A, nagy terhelés esetén 31,7 A 4 kHz kapcsolási frekvencián. Gyorsítási és lassítási rámpák lineárisan állíthatók 0,01-9999 másodperc tartományban, a kapcsolási frekvencia pedig 2-12 kHz között szabályozható, ami lehetővé teszi a motor zajszintjének optimalizálását és a teljesítményveszteségek minimalizálását.
Schneider Electric Altivar Process ATV650 - ATV650D18N4E - frekvenciaváltó műszaki adatok
Termék jellemzői
Termékcsalád: Altivar Process ATV600
Termék típus: Változó sebességű hajtás
Specifikus alkalmazás: Ipari folyamatok és közművek
Változat: Szakaszoló kapcsolóval
Készülék rövid neve: ATV650
Szerelési mód: Falra szerelhető
Kommunikáció
Kommunikációs protokollok: Modbus soros, Ethernet
Kommunikációs interfész: RJ45
Adatátviteli mód: Fél duplex, teljes duplex, autonegotiation Ethernet/Modbus TCP
Átviteli sebesség: 10, 100 Mbits, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Elektromos jellemzők
Névleges tápfeszültség: 380...480 V (-15...10%)
Hálózati frekvencia: 50...60 Hz (±5%)
Névleges kimeneti áram: 39.2 A
Motor teljesítmény kW: 15 kW (nagy terhelés), 18.5 kW (normál terhelés)
Motor teljesítmény LE: 20 LE (nagy terhelés), 25 LE (normál terhelés)
Hálózati áram: 28.9 A 480 V-nál (normál terhelés), 27.7 A 380 V-nál (nagy terhelés), 24.4 A 480 V-nál (nagy terhelés), 33.4 A 380 V-nál (normál terhelés)
Folyamatos kimeneti áram: 31.7 A 4 kHz-nél nagy terhelésre, 39.2 A 4 kHz-nél normál terhelésre
Frekvenciaváltó kimeneti frekvencia: 0.1…500 Hz
Biztonsági funkció: STO (safe torque off) SIL 3
Vezérlő rész
Diszkrét bemenet száma: 8
Diszkrét bemenet típus: DI7, DI8 programozható impulzusbemenetként: 0…30 kHz, 24 V DC (≤ 30 V)
Analóg bemenet száma: 3
Analóg kimenet száma: 2
Relé kimenet száma: 3
Fizikai jellemzők
IP védettségi fokozat: IP55 az IEC 60529 szerint, IP55 az IEC 61800-5-1 szerint
Hűtés típusa: Kényszerített konvekció
Méretek (SZxMxMé): 264 x 678 x 330 mm
Nettó tömeg: 20.6 kg
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15…40 °C (terheléscsökkentés nélkül), 40…50 °C (terheléscsökkentéssel)
Üzemi magasság: ≤ 1000 m terheléscsökkentés nélkül, 1000...4800 m 100 méterenként 1% áramcsökkentéssel
Relatív páratartalom: 5…95% kondenzáció nélkül
Üzemi pozíció: Függőleges ±10°
Zajszint: 53.7 dB
Védelmek
Védelmi típusok: Safe torque off (motorhoz), Motorfázis szakadás (motorhoz), Termikus védelem (hajtáshoz), Túlmelegedés (hajtáshoz), Túláram a kimeneti fázisok és a föld között (hajtáshoz), Kimeneti feszültség túlterhelés (hajtáshoz), Rövidzárlat védelem (hajtáshoz), Motorfázis szakadás (hajtáshoz), Túlfeszültség a DC buszon (hajtáshoz), Tápfeszültség túlfeszültség (hajtáshoz), Tápfeszültség alulfeszültség (hajtáshoz), Tápfeszültség fáziskimaradás (hajtáshoz), Túlsebesség (hajtáshoz), Szakadás a vezérlőkörben (hajtáshoz), Termikus védelem (motorhoz)
