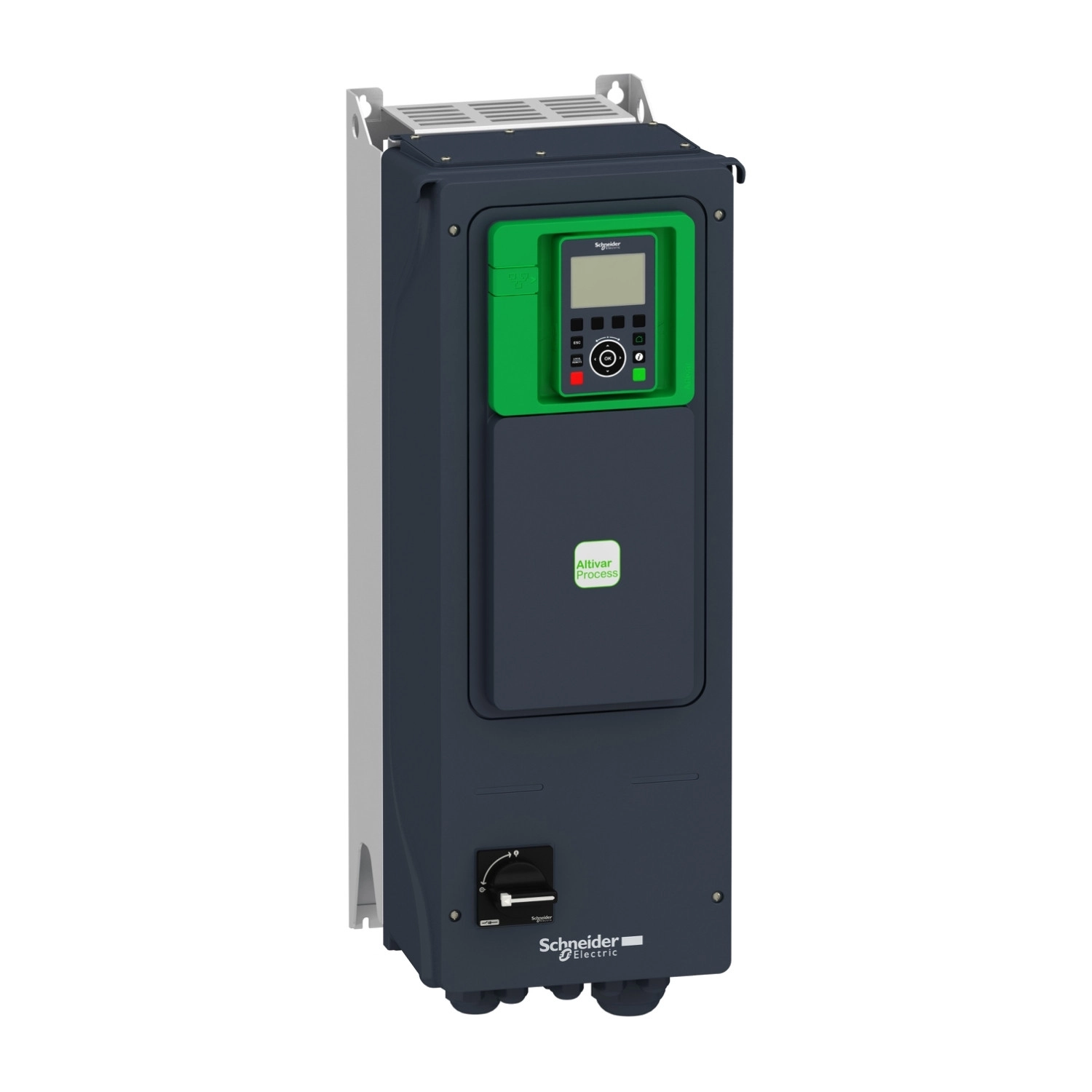

Schneider Electric Altivar Process ATV650 - ATV650D22N4E - frekvenciaváltó, 22kW, 3f, 400VAC, IP55, falra szerelhető, szakaszoló kapcsolóval
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az ATV650D22N4E készülék 22 kW teljesítményre képes normál terhelésnél, míg 18,5 kW-ot biztosít erős igénybevétel esetén. A robusztus, IP55 védettségű kivitel lehetővé teszi a változatos környezetben történő telepítést, miközben ellenáll a pornak és a nedvességnek. A beépített szakaszoló kapcsoló további biztonságot és kényelmet nyújt a telepítés és karbantartás során. A frekvenciaváltó falra szerelhető kivitelben készül, így rugalmasan telepíthető különböző helyzetekben.
Ez a típus 380-480 V háromfázisú tápellátással működik, és kimeneti árama 46,3 A normál terhelésnél, illetve 39,2 A nehéz terhelésnél. A készülék széles frekvenciatartományt (0,1-500 Hz) biztosít, ami lehetővé teszi a motorok rendkívül precíz szabályozását. Az ATV650D22N4E alkalmas mind aszinkron, mind szinkron motorok vezérlésére, beleértve az állandó mágneses és reluktancia szinkronmotorokat is. A beépített EMC szűrő megfelel az IEC 61800-3 szabvány C2 kategóriájának 50 méteres kábelhosszig, illetve C3 kategóriájának 150 méteres kábelhosszig, ami biztosítja az elektromágneses kompatibilitást ipari környezetben.
A kommunikációs lehetőségek terén az ATV650D22N4E rendkívül sokoldalú: beépített Ethernet, Modbus soros és Modbus TCP interfészekkel rendelkezik, valamint számos opcionális kommunikációs modullal bővíthető (PROFINET, DeviceNet, CANopen, BACnet, Ethernet Powerlink, Profibus DP). A készülék gazdag I/O készlete tartalmaz 8 digitális bemenetet (melyek közül kettő impulzus bemenetként is használható), 3 analóg bemenetet, 2 analóg kimenetet és 3 relés kimenetet. Ez a rugalmas be- és kimeneti konfigurálhatóság lehetővé teszi a komplex automatizálási feladatok megvalósítását.
A biztonság kiemelt fontosságú – az ATV650D22N4E beépített STO (Safe Torque Off – Biztonságos nyomaték kikapcsolás) funkcióval rendelkezik, amely SIL3 biztonsági szintnek felel meg. A készülék számos védelmi funkcióval van felszerelve a motor és a hajtás védelmére, beleértve a túlmelegedés, túláram, földzárlat, túlfeszültség, fáziskimaradás elleni védelmet. A kényelmes üzemeltetést segíti a beépített diagnosztikai LED-ek rendszere, amely egyértelmű visszajelzést ad a készülék állapotáról.
Schneider Electric Altivar Process ATV650 műszaki adatok
Termék specifikációk
Termékcsalád: Altivar Process ATV600
Konkrét alkalmazási terület: Folyamatirányítás és közműellátás
Termék típusa: Változtatható fordulatszámú hajtás
Változat: Szakaszoló kapcsolóval
Eszköz rövid neve: ATV650
Szerelési mód: Falra szerelhető
Kommunikációs jellemzők
Kommunikációs port protokoll: Ethernet, Modbus soros, Modbus TCP
Fizikai interfész: Ethernet, 2 vezetékes RS 485
Hozzáférési módszer: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Átviteli keret: RTU
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás
Villamos jellemzők
Névleges tápfeszültség: 380...480 V (±15...10%)
Relatív szimmetrikus hálózati feszültségtűrés: 10%
Relatív szimmetrikus hálózati frekvenciatűrés: 5%
Névleges kimeneti áram: 46,3 A
IP védettségi fokozat: IP55 az IEC 60529 és IEC 61800-5-1 szerint
Hűtési mód: Kényszerített légáramlás
Tápfeszültség frekvencia: 50...60 Hz (±5%)
Motor teljesítmények
Motorteljesítmény kW: 18,5 kW (nagy igénybevétel), 22 kW (normál igénybevétel)
Motorteljesítmény LE: 25 LE (nagy igénybevétel), 30 LE (normál igénybevétel)
Áramértékek
Hálózati áram: 34,4 A 480 V-nál (normál igénybevétel), 34,1 A 380 V-nál (nagy igénybevétel), 29,9 A 480 V-nál (nagy igénybevétel), 39,6 A 380 V-nál (normál igénybevétel)
Folyamatos kimeneti áram: 39,2 A 4 kHz-nél nagy igénybevételnél, 46,3 A 4 kHz-nél normál igénybevételnél
Frekvencia jellemzők
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Maximális kimeneti frekvencia: 500 kHz
Biztonsági funkciók
Biztonsági funkció: STO (Safe torque off - biztonságos nyomaték kikapcsolás) SIL 3
Védelmek
Védelmi típus: Safe torque off motor és hajtás, Motorfázis szakadás motor és hajtás, Túlmelegedés elleni védelem hajtás, Túláram a kimeneti fázisok és a föld között hajtás, Kimeneti túlfeszültség elleni védelem hajtás, Rövidzár elleni védelem hajtás, Túlfeszültség a DC buszon hajtás, Tápfeszültség túlfeszültség, túlterhelés és fáziskimaradás elleni védelem hajtás, Túlsebesség elleni védelem hajtás, Vezérlő áramkör szakadás hajtás, Termikus védelem motor
Méret és súly
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 330 mm
Nettó súly: 20,6 kg
Környezeti feltételek
Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig a föld felé
Zajszint: 53,7 dB a 86/188/EEC szerint
Szennyezési fokozat: 2 az IEC 61800-5-1 szerint
Rezgésállóság: 1 gn (f= 13...200 Hz) az IEC 60068-2-6 szerint, 1,5 mm csúcstól csúcsig (f= 2...13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
Környezeti hőmérséklet működés közben: 40...50 °C (derating faktorral), -15...40 °C (derating nélkül)
Üzemi magasság: 1000...4800 m áramcsökkentéssel 1% per 100 m, <= 1000 m áramcsökkentés nélkül
Üzemi pozíció: Függőleges +/- 10 fok
Tanúsítványok
Terméktanúsítványok: CSA, ATEX 2/22 zóna, TÜV, UL, DNV-GL
Jelölés: CE
