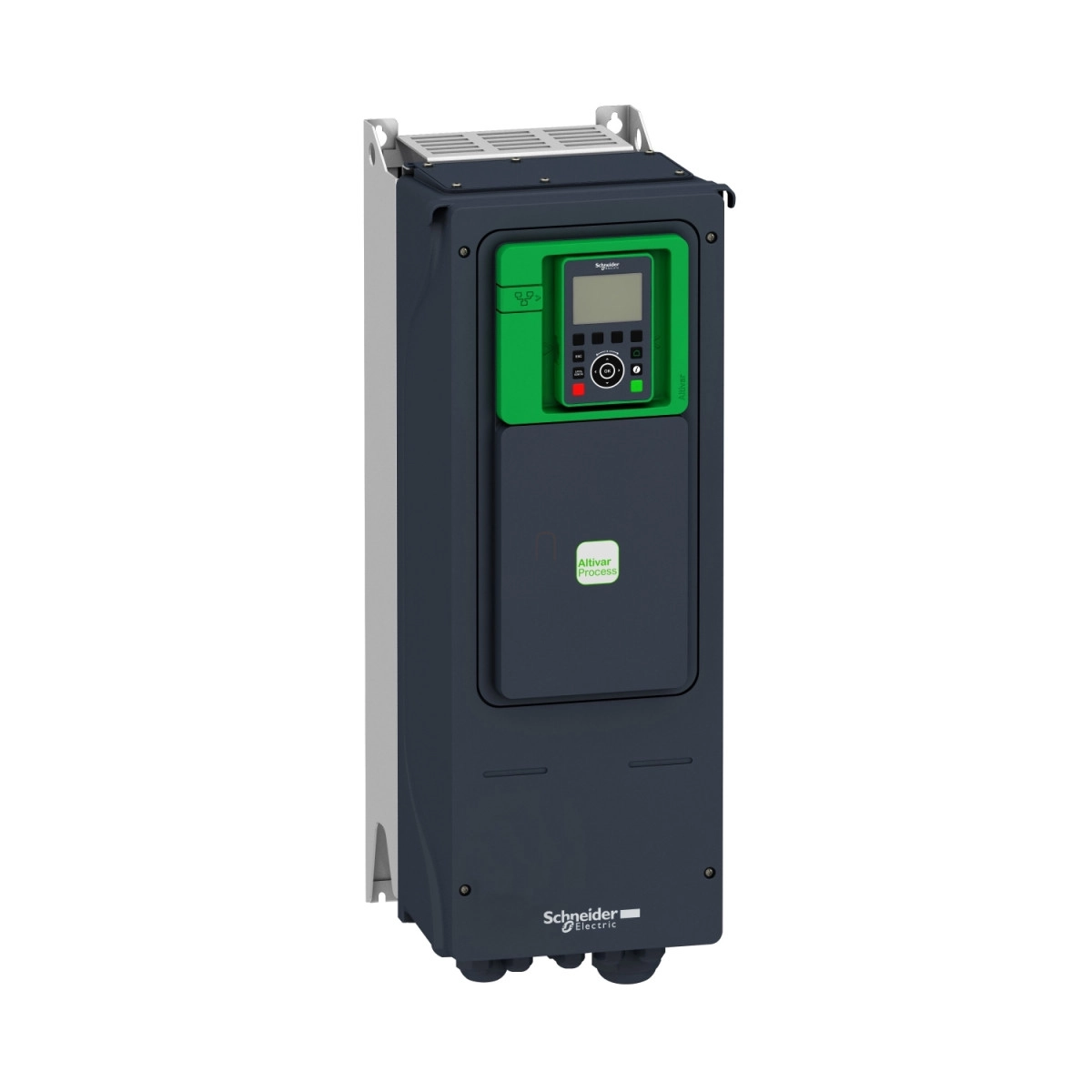

Schneider Electric Altivar Process ATV650 - ATV650U22N4 - frekvenciaváltó, 2,2kW, 3f, 400VAC, IP55, falra szerelhető
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A készülék IP55-ös védettséggel rendelkezik, így ellenáll a pornak és a vízsugaraknak, ami lehetővé teszi az ipari környezetben történő biztonságos használatot. A falra szerelhető kivitelű frekvenciaváltó 2,2 kW teljesítményt biztosít normál terhelés mellett, illetve 1,5 kW-ot erős terhelés esetén, ami megfelel 3 lóerőnek normál, illetve 2 lóerőnek nagy terhelés mellett. A 380-480 V-os háromfázisú táplálással rendelkező készülék 5,6 A névleges kimeneti áramot biztosít, ami ideális a legtöbb ipari alkalmazáshoz.
Kommunikációs lehetőségek tekintetében az ATV650U22N4 rendkívül rugalmas: beépített Modbus soros, Ethernet és Modbus TCP protokollokkal rendelkezik, amelyek a modern ipari automatizálási környezetekbe való integrációt teszik lehetővé. A készülék további bővítési lehetőségeket kínál: az A és B foglalatokba különféle kommunikációs modulok helyezhetők be, például PROFINET, DeviceNet, CANopen, BACnet MS/TP, Ethernet Powerlink vagy Profibus DP V1 interfészek. Ezenkívül analóg és digitális I/O bővítő modulok is telepíthetők a még szélesebb körű vezérlési lehetőségekért.
A frekvenciaváltó számos biztonsági funkcióval rendelkezik, köztük a SIL 3 szintű STO (Safe Torque Off) funkcióval, amely megakadályozza a motor nem kívánt elindulását. A készülék számos védelemmel van ellátva, mint például túlmelegedés, túláram, rövidzár és fáziskiesés ellen, valamint a motor és a hajtás teljes körű termikus védelméről is gondoskodik. Az ATV650 széles működési hőmérséklettartománya (-15°C-tól 40°C-ig derating nélkül, 40-50°C között teljesítménycsökkentéssel) és a nagy tengerszint feletti magasságon való működés képessége (akár 4800 m-ig derating mellett) garantálják a megbízható működést változatos környezeti feltételek mellett is.
A hajtás bemeneti oldala 8 digitális bemenettel rendelkezik, amelyek közül kettő (DI7, DI8) impulzusbemenetként is konfigurálható. A 3 analóg bemenet szoftveresen konfigurálható feszültség (0-10V DC) vagy áram (0-20mA) üzemmódra. Kimeneti oldalon 2 analóg kimenet és 3 relékimenet található. A frekvenciaváltó kimeneti frekvenciatartománya 0,1-500 Hz, ami rendkívül széles működési tartományt biztosít különböző alkalmazásokhoz. Az ATV650U22N4 különféle motorvezérlési üzemmódokat támogat: állandó nyomaték, optimalizált nyomatékvezérlés és változó nyomaték standard aszinkron motorokhoz, valamint szinkron reluktancia és állandó mágneses motorok vezérlése is lehetséges. A beépített EMC szűrő (50 m-ig C2 kategória, 150 m-ig C3 kategória szerint) biztosítja az elektromágneses kompatibilitást különböző ipari környezetekben.
Altivar Process ATV650 műszaki adatok
Általános információk
Termékcsalád: Altivar Process ATV600
Termék típusa: Változtatható sebességű hajtás
Változat: Standard verzió
Rövid terméknév: ATV650
Felszerelési mód: Falra szerelhető
Védelmi osztály: IP55 az IEC 60529 és IEC 61800-5-1 szerint
Hűtés típusa: Kényszerített konvekció
Elektromos jellemzők
Névleges tápfeszültség: 380...480 V (-15...+10%)
Szimmetrikus hálózati frekvenciatűrés: 5%
Tápfrekvencia: 50...60 Hz (-5...+5%)
Névleges kimeneti áram: 5,6 A
Motortáplálási teljesítmény: 1,5 kW (nagy terhelés), 2,2 kW (normál terhelés)
Motortáplálási teljesítmény: 2 LE (nagy terhelés), 3 LE (normál terhelés)
Hálózati áram: 4,3 A 380 V-nál (normál terhelés), 2,6 A 480 V-nál (normál terhelés), 1,7 A 380 V-nál (nagy terhelés), 1,5 A 480 V-nál (nagy terhelés)
Folyamatos kimeneti áram: 2,2 A 4 kHz-nél (nagy terhelés), 5,6 A 4 kHz-nél (normál terhelés)
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Kapcsolási frekvencia: 2...12 kHz állítható, 4 kHz névleges
Kommunikációs portok
Kommunikációs protokollok: Modbus soros, Ethernet, Modbus TCP
Fizikai interfész: Ethernet, 2-vezetékes RS485
Hozzáférési mód: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s (Ethernet), 4800, 9600, 19200, 38,4 kbit/s (soros)
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás
Be- és kimenetek
Digitális bemenetek száma: 8
Analóg bemenetek száma: 3 (AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC vagy áram: 0...20 mA)
Analóg kimenetek száma: 2 (szoftveresen konfigurálható feszültség: 0...10 V DC vagy áram: 0...20 mA)
Relékimenetek száma: 3 (konfigurálható relé logika R2, R3: sorrend relé, R1: hiba relé)
Biztonsági funkciók
Biztonsági funkció: STO (biztonságos nyomaték kikapcsolás) SIL 3
Védelmi típusok: Motor fázisvédelem, túlmelegedés elleni védelem, túláram védelem, rövidzár védelem, DC busz túlfeszültség, hálózati túl- és alulfeszültség, fáziskiesés, túlsebességvédelem
Működési környezet
Üzemi hőmérséklet: -15...40 °C (derating nélkül), 40...50 °C (derating mellett)
Üzemi tengerszint feletti magasság: <= 1000 m (derating nélkül), 1000...4800 m (1%-os áramcsökkentéssel 100 m-enként)
Relatív páratartalom: 5...95% kondenzáció nélkül
Rezgésállóság: 1 gn (f=13...200 Hz), 1,5 mm csúcstól csúcsig (f=2...13 Hz)
Ütésállóság: 15 gn 11 ms-ig
Mechanikai jellemzők
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 272 mm
Elektromos csatlakozás: Hálózati oldal: csavaros sorkapocs 4...6 mm²/AWG 12...10, Motor: csavaros sorkapocs 4...6 mm²/AWG 12...10, Vezérlés: levehető csavaros sorkapocs 0,5...1,5 mm²/AWG 20...16
Szabványok és tanúsítványok
Termék tanúsítványok: CSA, TÜV, UL, DNV-GL, ABS, Bureau Veritas
Jelölés: CE
Szabványok: IEC 61800-3 környezet 1 kategória C2, IEC 61800-3 környezet 2 kategória C3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1, UL 508C
