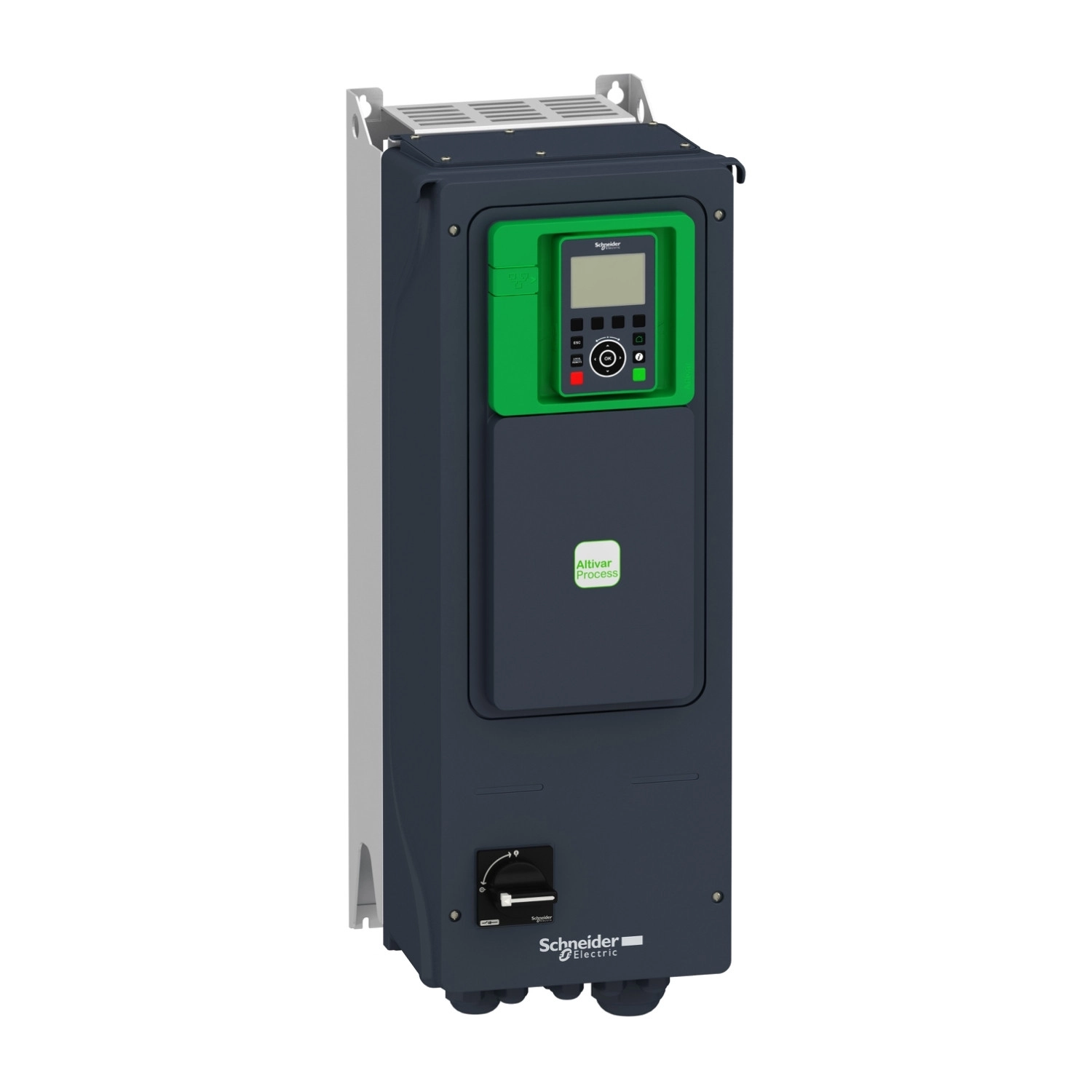

Schneider Electric Altivar Process ATV650 - ATV650U40N4E - frekvenciaváltó, 4kW, 3f, 400VAC, IP55, falra szerelhető, szakaszoló kapcsolóval
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A készülék 380-480V háromfázisú hálózatról üzemeltethető, és kiváló védelmi funkciókkal rendelkezik. Az eszköz sokoldalúságát jelzi, hogy mind aszinkron, mind szinkron motorok vezérlésére alkalmas, beleértve a szinkron reluktancia motorokat és állandó mágneses szinkronmotorokat is. A névleges kimeneti áram normál terhelésnél 9,3A, míg nehéz terhelésnél 7,2A, ami biztosítja a megfelelő teljesítményt különböző alkalmazási területeken.
A kommunikációs lehetőségek terén az ATV650U40N4E rendkívül rugalmas: beépített Modbus TCP, Ethernet és Modbus soros protokollokat támogat. A készülékhez további kommunikációs modulok is csatlakoztathatók, mint például PROFINET, DeviceNet, CANopen vagy Profibus DP V1 kártyák. A berendezés 8 digitális bemenettel rendelkezik, melyek közül kettő impulzus bemenetként is konfigurálható, továbbá 3 analóg bemenettel és 2 analóg kimenettel is el van látva a precíz vezérlés érdekében.
Biztonsági szempontból kiemelkedő a beépített STO (Safe Torque Off) funkció, amely SIL 3 biztonsági integritási szintet biztosít. A készülék számos védelmi funkcióval rendelkezik, többek között motor fázisszakadás, hőmegfutás, túláram, rövidzárlat, DC busz túlfeszültség, hálózati túl- és alulfeszültség, hálózati fáziskimaradás és túlsebesség elleni védelemmel.
A frekvenciaváltó 0,1-500 Hz kimeneti frekvenciatartománya rendkívül széles alkalmazási területet tesz lehetővé. A lineárisan, külön-külön állítható gyorsítási és lassítási rámpák 0,01-9999 másodperc között állíthatók, ami precíz vezérlést biztosít a folyamatok során. A beépített EMC szűrő 50 méteres kábelhosszig IEC 61800-3 C2 kategóriának, 150 méteres kábelhosszig pedig a C3 kategóriának felel meg, így minimalizálja az elektromágneses zavarokat.
A készülék fizikai méretei kompakt kialakítást mutatnak: 264 mm széles, 678 mm magas és 300 mm mély, 10,6 kg tömegű. Szereléskor fontos figyelembe venni a megfelelő távolságokat: felül és alul legalább 100 mm, oldalt pedig minimum 10 mm szabad helyet kell biztosítani a megfelelő szellőzés érdekében. A frekvenciaváltó kényszerkonvekciós hűtéssel rendelkezik, ami hatékony hőelvezetést biztosít még magasabb környezeti hőmérsékleten is.
Schneider Electric Altivar Process ATV650 - ATV650U40N4E - frekvenciaváltó, 4kW, 3f, 400VAC, IP55, falra szerelhető, szakaszoló kapcsolóval műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Termék típusa: Frekvenciaváltó
Alkalmazási terület: Ipari folyamatok és közművek
Változat: Szakaszoló kapcsolóval
Rövid terméknév: ATV650
Szerelési mód: Falra szerelhető
Villamos jellemzők
Tápfeszültség: 380-480V, -15%/+10%
Hálózati frekvencia: 50-60Hz, ±5%
Névleges kimeneti áram: 9.3A
Motorteljesítmény: 4kW (normál terhelés), 3kW (nehéz terhelés)
Motorteljesítmény HP-ben: 5HP (normál terhelés)
Hálózati áram:
6.7A 480V-nál (normál terhelés)
6.0A 380V-nál (nehéz terhelés)
5.4A 480V-nál (nehéz terhelés)
7.6A 380V-nál (normál terhelés)
Folyamatos kimeneti áram:
7.2A 4kHz-nél (nehéz terhelés)
9.3A 4kHz-nél (normál terhelés)
Kimeneti frekvencia tartomány: 0.1-500Hz
Kommunikációs lehetőségek
Kommunikációs protokollok: Modbus TCP, Ethernet, Modbus soros
Fizikai interfész: Ethernet, 2-vezetékes RS485
Átviteli sebesség: 10/100 Mbit/s (Ethernet), 4800/9600/19200/38400 bit/s (soros)
Védelmi és biztonsági funkciók
IP védettségi szint: IP55 (IEC 60529 és IEC 61800-5-1 szerint)
Biztonsági funkció: STO (Safe Torque Off) SIL 3
Védelmi típusok: Motor fázisszakadás, hőmegfutás, túláram, rövidzárlat, DC busz túlfeszültség, hálózati túl- és alulfeszültség, túlsebesség elleni védelem
Fizikai jellemzők
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 300 mm
Hűtés típusa: Kényszerkonvekció
Környezeti feltételek
Működési hőmérséklet tartomány: -15°C - +40°C (derating nélkül), 40°C - 50°C (derating faktorral)
Tengerszint feletti magasság: ≤1000m (derating nélkül), 1000-4800m (1% áramcsökkentés 100m-enként)
Relatív páratartalom: 5-95% kondenzáció nélkül
Zajszint: 52dB
Tanúsítványok
Minősítések: TÜV, UL, DNV-GL, ATEX zone 2/22, CSA, ATEX INERIS
Jelölés: CE
Szabványok: IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
