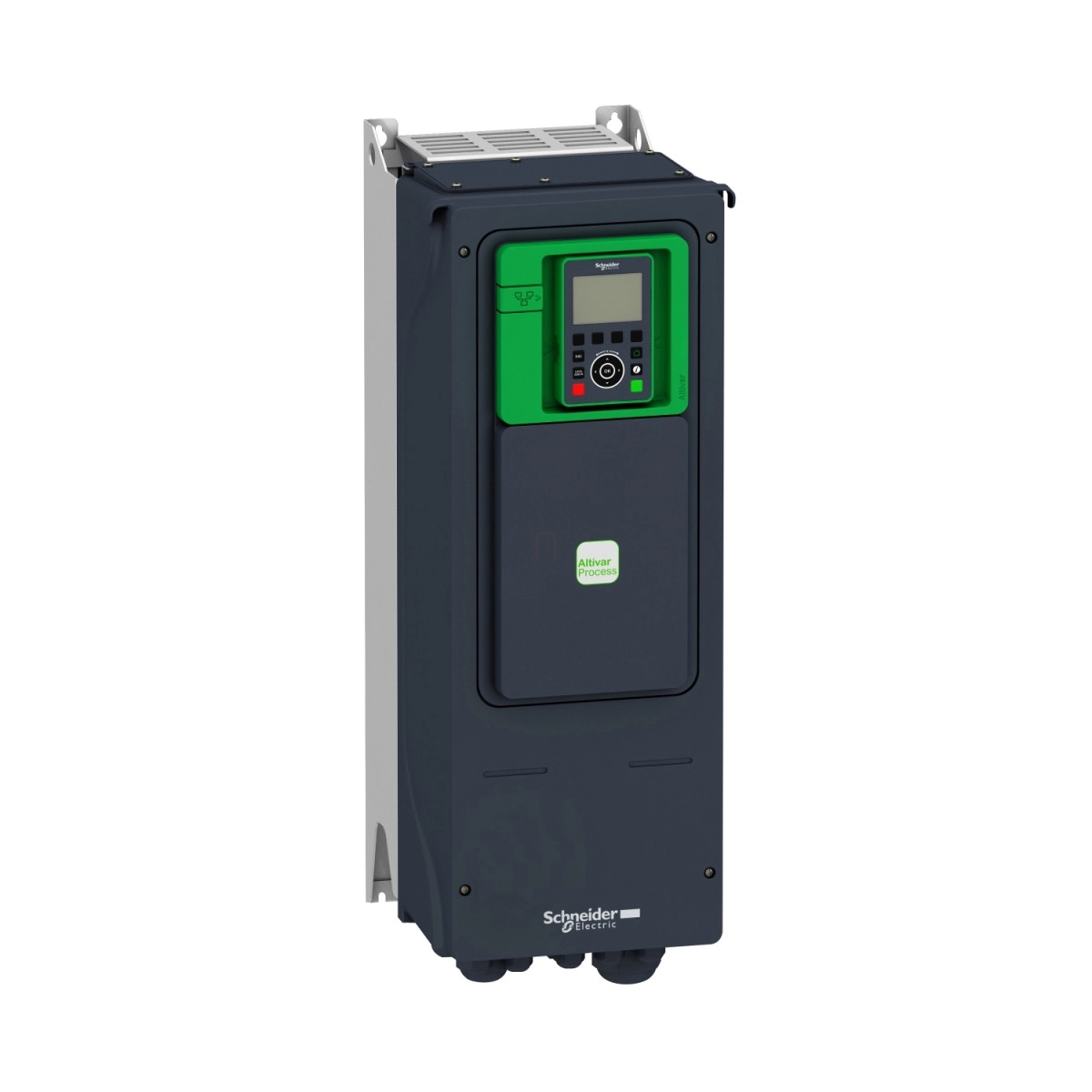

Schneider Electric Altivar Process ATV650 - ATV650U75N4 - frekvenciaváltó, 7,5kW, 3f, 400VAC, IP55, falra szerelhető
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A készülék falra szerelhető kivitelben készül, és 16,5 A névleges kimeneti áramot biztosít normál terhelés mellett. A Schneider Electric ATV650U75N4 frekvenciaváltó rugalmas motorvezérlési lehetőségeket kínál, egyaránt alkalmas aszinkron és szinkron motorok működtetésére, beleértve a szinkron reluktancia motorokat és az állandó mágneses motorokat is. A hajtás kimeneti frekvenciatartománya 0,1-500 Hz között állítható, ami rendkívül széles alkalmazási lehetőségeket biztosít különböző ipari folyamatokban.
A kommunikációs lehetőségek terén az ATV650U75N4 modell alapkiépítésben tartalmazza a Modbus soros és Ethernet portokat, valamint számos opcióval bővíthető, mint például PROFINET, DeviceNet, CANopen, BACnet MS/TP vagy Profibus DP V1 modulokkal. A beépített EMC szűrő 50 méteres kábelhosszúságig IEC 61800-3 category C2, míg 150 méteres kábelhosszúságig category C3 megfelelőséget biztosít, ami megkönnyíti az elektromágneses kompatibilitási előírások betartását. A hajtás biztonságtechnikai funkciókat is tartalmaz, köztük a SIL3 minősítésű STO (Safe Torque Off) funkciót.
A készülék analóg és digitális be- és kimeneti lehetőségei rendkívül sokoldalúak. Az ATV650U75N4 8 diszkrét bemenetet kínál, melyek közül kettő impulzus bemenetként is konfigurálható 0-30 kHz tartományban, 24V DC jelszinttel. Rendelkezik 3 analóg bemenettel (AI1, AI2, AI3), amelyek szoftveresen konfigurálhatók 0-10 V DC feszültség vagy 0-20 mA áramjel fogadására. Az AI2 bemenet -10...+10V DC jeltartományt is kezelni tud. A készülék 2 analóg kimenettel is rendelkezik (AQ1, AQ2), amelyek szintén konfigurálhatók feszültség (0-10V DC) vagy áramjel (0-20mA) kiadására. Emellett 3 relékimenet is elérhető különböző funkciókra.
Az ATV650U75N4 frekvenciaváltó fejlett motorvédelmi funkciókkal rendelkezik, beleértve a túlmelegedés, túláram, túlfeszültség, fáziskiesés és földzárlat elleni védelmet. A készülék méreteivel (264 mm széles, 678 mm magas, 299 mm mély) és 13,7 kg-os tömegével kompakt, de robusztus kialakítást biztosít. A hajtás környezeti működési hőmérséklet-tartománya -15°C és +40°C között van teljesítménycsökkentés nélkül, illetve 40-50°C között teljesítménycsökkentéssel. A maximális üzemi magasság 1000 méter teljesítménycsökkentés nélkül, illetve 1000-4800 méter 100 méterenként 1% áramcsökkentéssel.
Schneider Electric Altivar Process ATV650 - ATV650U75N4 - frekvenciaváltó műszaki adatok
Főbb tulajdonságok
Termékcsalád: Altivar Process ATV600
Típus: ATV650
Alkalmazási terület: Folyamatirányítás és közművek
Komponens típus: Változtatható sebességű hajtás
Változat: Standard verzió
Szerelési mód: Falra szerelhető
Villamos jellemzők
Névleges tápfeszültség: 380...480 V -15...10%
Relatív szimmetrikus hálózati feszültség tűrés: 10%
Relatív szimmetrikus hálózati frekvencia tűrés: 5%
Névleges kimeneti áram: 16,5 A
Védettségi fokozat: IP55 (IEC 60529 szerint)
Tápfrekvencia: 50...60 Hz -5...5%
Motorteljesítmény: 5,5 kW (heavy duty) / 7,5 kW (normal duty)
Motorteljesítmény LE: 7,5 LE (heavy duty) / 10 LE (normal duty)
Vonali áram: 9,1 A 480 V-nál (normal duty), 8 A 380 V-nál (heavy duty), 7,2 A 480 V-nál (heavy duty), 13,8 A 380 V-nál (normal duty)
Folyamatos kimeneti áram: 9,3 A 4 kHz-nél (heavy duty), 16,5 A 4 kHz-nél (normal duty)
Teljesítmény jellemzők
Hajtás kimeneti frekvencia: 0,1...500 Hz
Kapcsolási frekvencia: 4...12 kHz derating faktorral, 2...12 kHz állítható
Névleges kapcsolási frekvencia: 4 kHz
Gyorsítási és lassítási rámpák: Lineáris, külön állítható 0,01...9999 s
Motor slip kompenzáció: Állítható, elnyomható, automatikus a terheléstől függetlenül
Bemenet/Kimenet
Diszkrét bemenet száma: 8
Diszkrét bemenet típus: DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24 V DC
Analóg bemenet száma: 3
Analóg bemenet típus: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC vagy áram: 0...20 mA
Analóg kimenet száma: 2
Analóg kimenet típus: Szoftveresen konfigurálható feszültség AQ1, AQ2: 0...10 V DC vagy áram: 0...20 mA
Relékimenet száma: 3
Kommunikáció
Kommunikációs portprotokoll: Modbus soros, Ethernet
Fizikai interfész: Ethernet, 2-vezetékes RS485
Hozzáférés módja: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s (Ethernet), 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps (soros)
Védelmi funkciók
Biztonsági funkció: STO (safe torque off) SIL 3
Védelmi típus: Motor fázisszakadás, túlmelegedés, túláram, túlfeszültség, alulfeszültség, rövidzárlat
Mechanikai adatok
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 299 mm
Nettó tömeg: 13,7 kg
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15...40°C (derating nélkül), 40...50°C (derating faktorral)
Üzemi magasság: ≤1000 m derating nélkül, 1000...4800 m áramcsökkentéssel (1% per 100 m)
Relatív páratartalom: 5...95% kondenzáció nélkül
Védettségi szint: IP55
Rezgésállóság: 1 gn (f=13...200 Hz), 1,5 mm csúcstól csúcsig (f=2...13 Hz)
Ütésállóság: 15 gn 11 ms-ig
