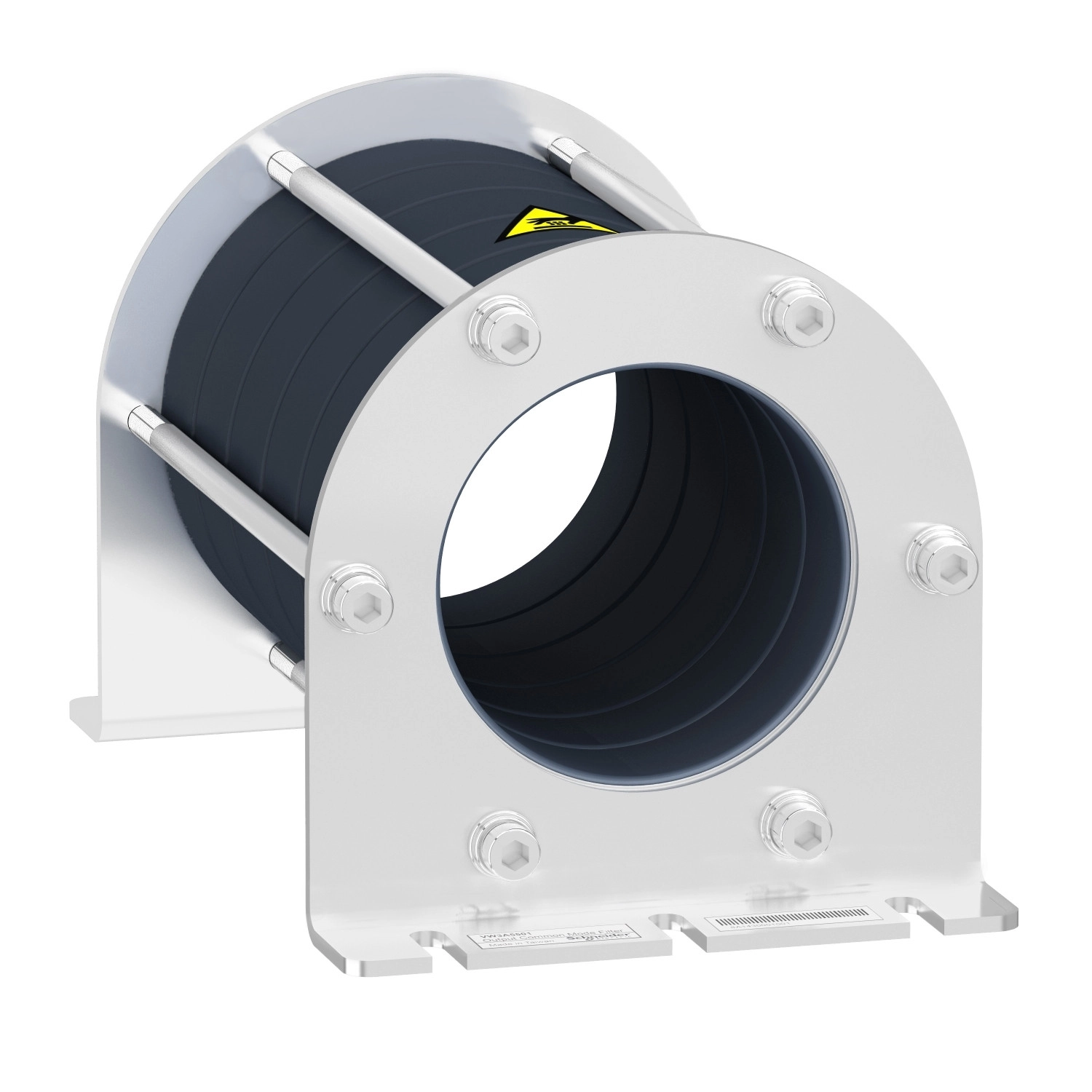

Schneider Electric Altivar Process ATV900 - VW3A5504 - frekvenciaváltó kiegészítő, Közös módusú fojtó, 180uH, ATV340 - 600 - 900 frekvenciaváltókhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A VW3A5504 közös módusú fojtó kompatibilis különböző teljesítményű változófrekvenciás hajtásokkal: az ATV630, ATV650, ATV930 és ATV950 falra szerelhető típusokkal. Konkrétan használható a 15-90 kW teljesítménytartományban a 380-480 V feszültségű, valamint a 7,5-45 kW tartományban a 200-240 V feszültségű hajtásokhoz. Ez a sokoldalúság lehetővé teszi, hogy különböző alkalmazási területeken használhasd a szűrőt, a gyártósoroktól kezdve az épületgépészeti rendszerekig.
A VW3A5504 közös módusú szűrő egyik legfontosabb előnye a megnövelt motorkábel hosszúságok kezelésének képessége. Az alkalmazott kábelezéstől és a rendszerkonfigurációtól függően akár 1000 méteres kábelhosszúságot is támogathat. Árnyékolt kábel esetén egy szűrővel 150 méter hosszúság érhető el (15-90 kW, 380-480 V tartományban), míg árnyékolatlan kábel esetén ez 300 méterre növekszik. Két szűrő használatával vagy a VW3A5503 kiegészítővel kombinálva ez az érték akár 1000 méterre is növelhető. A 200-240 V feszültségtartományban hasonló értékek érhetők el, ami rendkívüli rugalmasságot biztosít a telepítés során, különösen olyan alkalmazásoknál, ahol a motor és a hajtás közötti távolság jelentős.
A műszaki paraméterek tekintetében a VW3A5504 szűrő 2,2 A telítési árammal rendelkezik, és belső átmérője 76 mm a 3-fázisú kábel számára, illetve szintén 76 mm a külső PE kábel számára. Az I. osztályú elektromos szigetelésű eszköz megfelel az IEC 60721-3-3 szerinti 3M4 osztályú mechanikai robusztussági követelményeknek, mind a rázkódások, mind a rezgések tekintetében. Maximálisan 10 kHz-es kapcsolási frekvenciával és legfeljebb 100 Hz kimeneti frekvenciával használható. Méretei kompaktnak mondhatók: 210 mm magasság, 127,5 mm szélesség és 127,5 mm mélység, miközben nettó tömege 2,96 kg. Üzemi környezeti hőmérséklet-tartománya -15°C és +60°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között van, relatív páratartalom tekintetében pedig 5-95% között használható, kondenzáció nélkül.
Schneider Electric Altivar Process ATV900 - VW3A5504 - frekvenciaváltó kiegészítő, Közös módusú fojtó, 180uH, ATV340 - 600 - 900 frekvenciaváltókhoz műszaki adatok
Fő jellemzők
Termék vagy komponens típusa: Közös módusú kimeneti szűrő
Kompatibilitási tartomány: Altivar Process ATV600, Altivar Process ATV900
Induktivitás értéke: 180 µH
Kompatibilis termékek: ATV630 falra szerelhető változófrekvenciás hajtás, 15-90 kW, 380-480 V; ATV650 falra szerelhető változófrekvenciás hajtás, 15-90 kW, 380-480 V; ATV930 falra szerelhető változófrekvenciás hajtás, 15-90 kW, 380-480 V; ATV950 falra szerelhető változófrekvenciás hajtás, 15-90 kW, 380-480 V; ATV630 falra szerelhető változófrekvenciás hajtás, 7.5-45 kW, 200-240 V; ATV930 falra szerelhető változófrekvenciás hajtás, 7.5-45 kW, 200-240 V
Kiegészítő információk
Maximális motorkábel hosszúság:
- 150 m (árnyékolt kábel) motor: 30-90 kW 380-480 V, 1 szűrővel
- 300 m (árnyékolatlan kábel) motor: 15-90 kW 380-480 V, 1 szűrővel
- 300 m (árnyékolt kábel) motor: 30-90 kW 380-480 V, 1 szűrő + VW3A5503
- 500 m (árnyékolatlan kábel) motor: 30-90 kW 380-480 V, 1 szűrő + VW3A5503
- 500 m (árnyékolt kábel) motor: 15-22 kW 380-480 V, 1 szűrő + VW3A5503
- 500 m (árnyékolt kábel) motor: 30-90 kW 380-480 V, 2 szűrő
- 1000 m (árnyékolatlan kábel) motor: 15-22 kW 380-480 V, 1 szűrő + VW3A5503
- 1000 m (árnyékolatlan kábel) motor: 30-90 kW 380-480 V, 2 szűrő
- 150 m (árnyékolt kábel) motor: 15-45 kW 200-240 V, 1 szűrővel
- 300 m (árnyékolatlan kábel) motor: 7.5-45 kW 200-240 V, 1 szűrővel
- 300 m (árnyékolt kábel) motor: 15-45 kW 200-240 V, 1 szűrő + VW3A5503
- 500 m (árnyékolatlan kábel) motor: 15-45 kW 200-240 V, 1 szűrő + VW3A5503
- 500 m (árnyékolt kábel) motor: 7.5-11 kW 200-240 V, 1 szűrő + VW3A5503
- 500 m (árnyékolt kábel) motor: 15-45 kW 200-240 V, 2 szűrő
- 1000 m (árnyékolatlan kábel) motor: 7.5-11 kW 200-240 V, 1 szűrő + VW3A5503
- 1000 m (árnyékolatlan kábel) motor: 15-45 kW 200-240 V, 2 szűrő
Műszaki jellemzők
Telítési áram: 2,2 A
Belső átmérő: 76 mm a 3-fázisú kábel számára belül, 76 mm a PE kábel számára kívül
Elektromos szigetelési osztály: I. osztály
Mechanikai robusztusság: 3M4 osztályú rázkódás az IEC 60721-3-3 szerint, 3M4 osztályú rezgés az IEC 60721-3-3 szerint
Kapcsolási frekvencia: <= 10 kHz
Maximális kimeneti frekvencia: 100 Hz
Magasság: 210 mm
Szélesség: 127,5 mm
Mélység: 127,5 mm
Nettó tömeg: 2,96 kg
Környezet
Relatív páratartalom: 5-95% kondenzáció nélkül
Üzemi környezeti hőmérséklet: -15...60 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Méretek (mm-ben)
A: 210, A1: 187, B1: 45, Ø1: 13, Ø2: 6,5, B: 127,5, C: 127,5, D: 75
