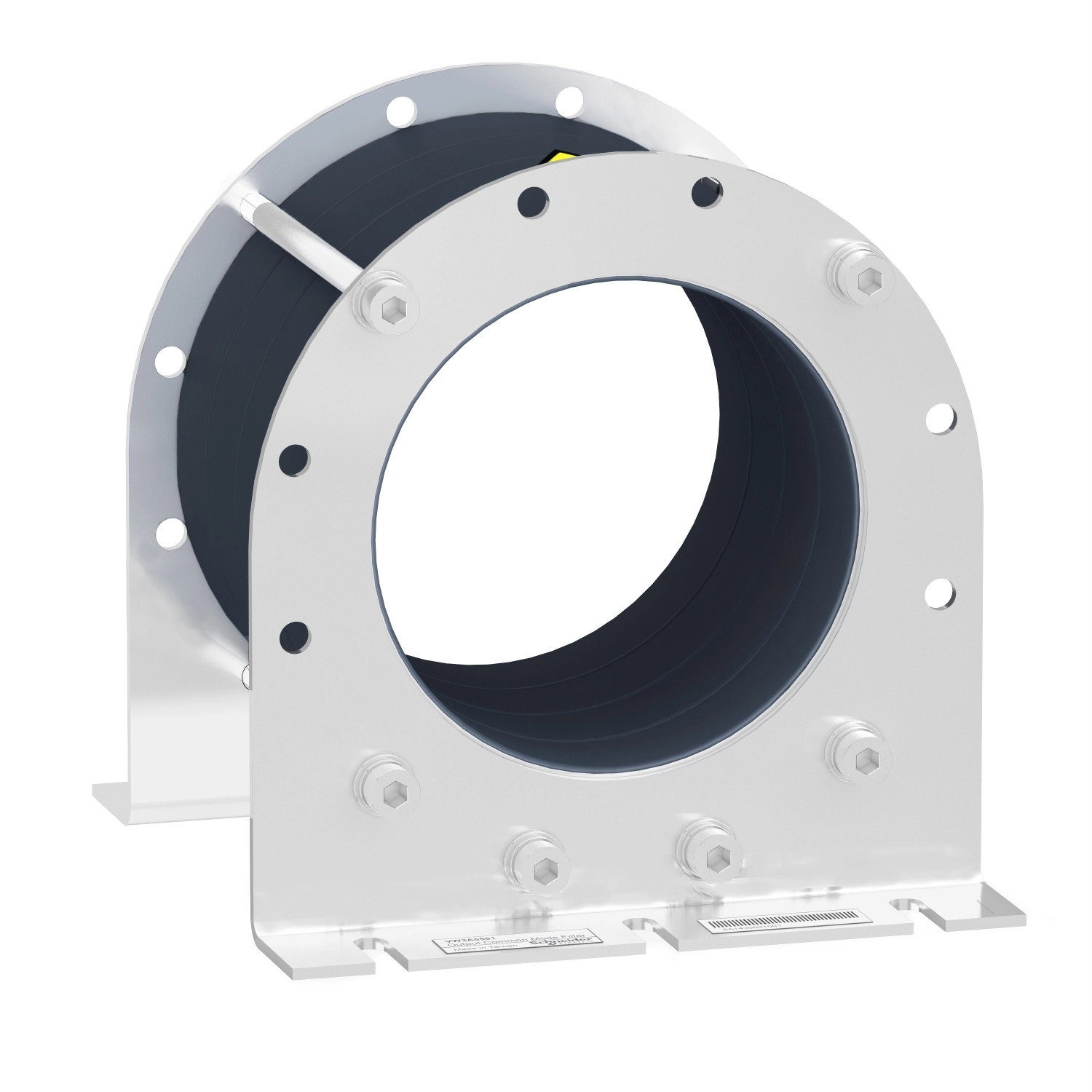

Schneider Electric Altivar Process ATV900 - VW3A5505 - frekvenciaváltó kiegészítő, Közös módusú fojtó, 183,2uH, ATV340 - 600 - 900 frekvenciaváltókhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A VW3A5505 modell kifejezetten kompatibilis több változattal, beleértve az ATV630, ATV650, ATV930 és ATV950 frekvenciaváltókat. Specifikusan a 110-160 kW teljesítményű, 380-480 V-os, valamint az 55-75 kW teljesítményű, 200-240 V-os frekvenciaváltókhoz ajánlott. A szűrő rendkívül hatékony a motorkábel hosszának kiterjesztésében, amely alapvető fontosságú olyan ipari környezetekben, ahol a motort nagyobb távolságra kell elhelyezni a frekvenciaváltótól. Egyetlen szűrővel akár 150 méter hosszú árnyékolt vagy árnyékolatlan kábel is használható, míg két szűrő alkalmazásával ez a távolság 300-500 méterre növelhető, a motor teljesítményétől függően.
A VW3A5505 szűrő robusztus kialakítású, belső átmérője 123,9 mm, ami lehetővé teszi a 3 fázisú kábel belső és a PE kábel külső elvezetését. A komponens I. elektromos szigetelési osztályba tartozik, és megfelel az IEC 60721-3-3 szabvány szerinti 3M4 osztályú mechanikai robusztussági követelményeknek mind ütés, mind rezgés szempontjából. Ez biztosítja a megbízható működést még a legzordabb ipari környezetekben is. A maximális kapcsolási frekvencia 10 kHz, míg a maximális kimeneti frekvencia 100 Hz, ami lefedi a legtöbb ipari alkalmazás igényeit. A 3,6 A telítési árammal rendelkező szűrő széles körű felhasználást tesz lehetővé.
A szűrő fizikai méretei kompakt kialakítást biztosítanak: magassága 197 mm, szélessége 191 mm, mélysége pedig 196 mm, míg nettó tömege mindössze 6 kg. Üzemeltetési hőmérséklet-tartománya -15 és +60 °C között van, tárolási hőmérséklete pedig -40 és +70 °C között, így szélsőséges környezeti feltételek mellett is alkalmazható. A relatív páratartalom tekintetében 5-95% között működőképes, kondenzáció nélkül. A Schneider Electric VW3A5505 közös módusú szűrő ideális választás olyan ipari felhasználók számára, akik hosszabb motorkábellel rendelkező rendszereket üzemeltetnek, és fontos számukra a motorok csapágyainak védelme, ezáltal a rendszer hosszabb élettartama és megbízhatóbb működése.
Schneider Electric Altivar Process ATV900 - VW3A5505 - frekvenciaváltó kiegészítő műszaki adatok
Általános jellemzők
Termék típusa: Közös módusú kimeneti szűrő
Kompatibilis sorozatok: Altivar Process ATV600, Altivar Process ATV900
Induktivitás értéke: 183,2 µH
Termék kompatibilitás
Kompatibilis a következő frekvenciaváltókkal:
- ATV630 fali kivitel, 110…160 kW, 380...480 V
- ATV650 fali kivitel, 110…160 kW, 380...480 V
- ATV930 fali kivitel, 110…160 kW, 380...480 V
- ATV950 fali kivitel, 110…160 kW, 380...480 V
- ATV630 fali kivitel, 55…75 kW, 200...240 V
- ATV930 fali kivitel, 55…75 kW, 200...240 V
Kábelezési jellemzők
Maximális motorkábel hossz:
- 150 m (árnyékolatlan kábel) motor: 110…160 kW 380...480 V, 1 szűrővel
- 150 m (árnyékolt kábel) motor: 110 kW 380...480 V, 1 szűrővel
- 300 m (árnyékolt kábel) motor: 130…160 kW 380...480 V, 2 szűrővel
- 500 m (árnyékolatlan kábel) motor: 110…160 kW 380...480 V, 2 szűrővel
- 500 m (árnyékolt kábel) motor: 110 kW 380...480 V, 1 szűrő + VW3A5506
- 150 m (árnyékolatlan kábel) motor: 55…75 kW 200...240 V, 1 szűrővel
- 150 m (árnyékolt kábel) motor: 55 kW 200...240 V, 1 szűrővel
- 300 m (árnyékolt kábel) motor: 75 kW 200...240 V, 2 szűrővel
- 500 m (árnyékolatlan kábel) motor: 55…75 kW 200...240 V, 2 szűrővel
- 500 m (árnyékolt kábel) motor: 55 kW 200...240 V, 1 szűrő + VW3A5506
Elektromos jellemzők
Telítési áram: 3,6 A
Belső átmérő: 123,9 mm 3-fázisú kábelhez belül, 123,9 mm PE kábelhez kívül
Elektromos szigetelési osztály: I. osztály
Kapcsolási frekvencia: <= 10 kHz
Maximális kimeneti frekvencia: 100 Hz
Mechanikai jellemzők
Mechanikai robusztusság:
- Ütésállóság: 3M4 osztály az IEC 60721-3-3 szerint
- Rezgésállóság: 3M4 osztály az IEC 60721-3-3 szerint
Fizikai jellemzők
Magasság: 197 mm
Szélesség: 191 mm
Mélység: 196 mm
Nettó tömeg: 6 kg
Környezeti jellemzők
Relatív páratartalom: 5…95% kondenzáció nélkül
Üzemi környezeti hőmérséklet: -15…60 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Méretek
Méretek mm-ben:
A: 197,2 mm | A1: 167,8 mm | B1: 70 mm | Ø1: 16 mm | Ø2: 8,5 mm | B: 191 mm | C: 196 mm | D: 123,9 mm
