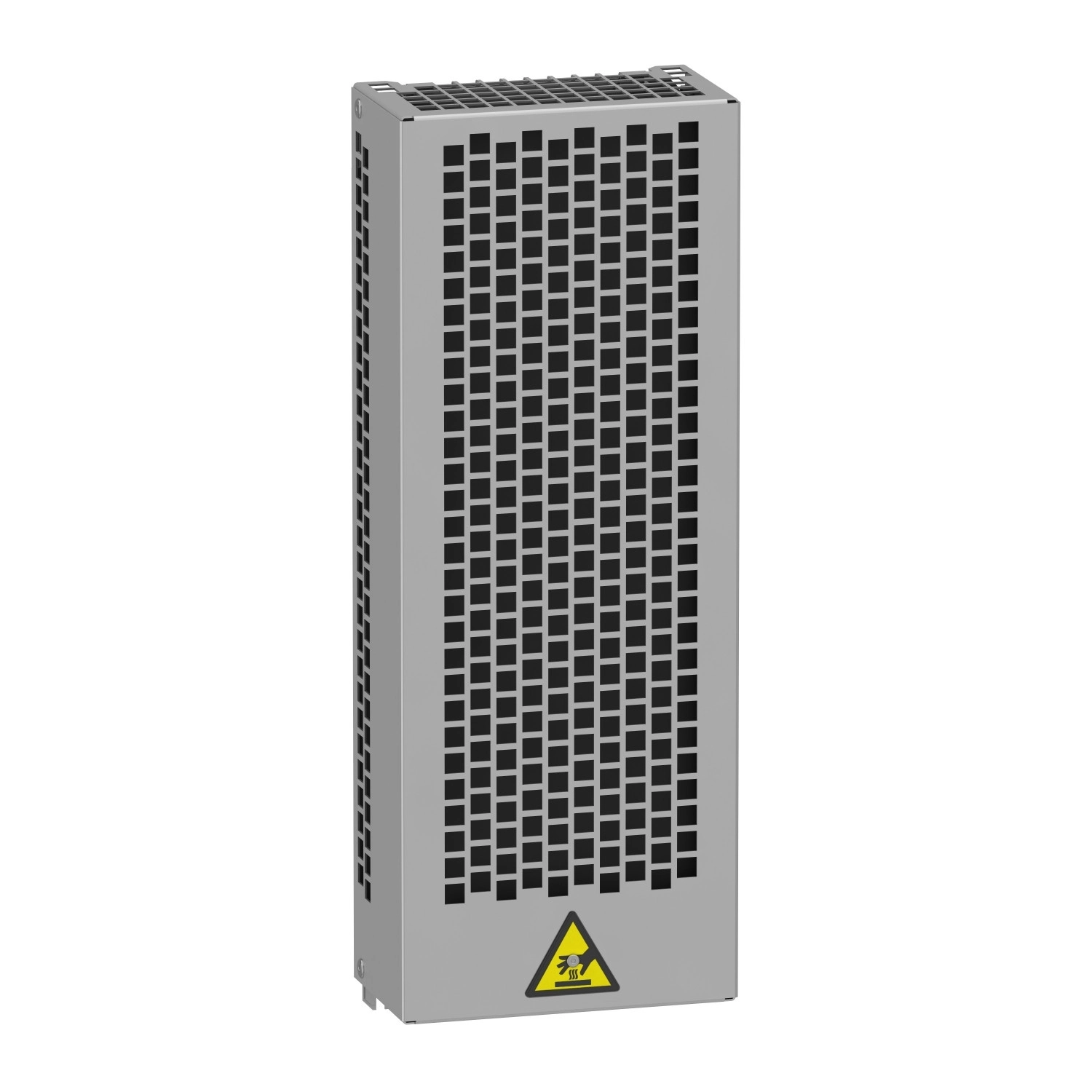

A Schneider Electric VW3A7741 fékellenállás egy kiváló minőségű kiegészítő komponens, amelyet kifejezetten az Altivar Process ATV900 és Altivar Machine ATV340 frekvenciaváltó családokhoz terveztek. Ez a 60 Ohm ellenállású, 0,5 kW teljesítményű egység optimális megoldást kínál olyan alkalmazásokhoz, ahol szükség van a motor fékezési energiájának hatékony elvezetésére és hővé alakítására.
A VW3A7741 fékellenállás számos Schneider Electric frekvenciaváltó típussal kompatibilis, beleértve az ATV930 és ATV950 fali rögzítésű modelleket különböző teljesítménykategóriákban (1,5 kW-tól 11 kW-ig), valamint az ATV340 sorozat 4 kW és 5,5 kW-os változatait. Az eszköz különböző feszültségtartományokban működő hajtásokkal használható: 200-240 V, 380-480 V, 500-690 V, illetve 600 V-os rendszerekben. A fékellenállás különböző terhelési ciklusokban alkalmazható: támogatja a közepes ciklusú normál és nehéz üzemet, valamint a nagy terhelésű súlyos üzemmódot is. Ezek a ciklusok pontosan definiáltak a fékezési időtartam, a fékezési nyomaték és a teljes ciklus idő tekintetében, így könnyen kiválasztható a megfelelő alkalmazási terület.
A VW3A7741 fékellenállás átlagos rendelkezésre álló teljesítménye 0,5 kW 50°C környezeti hőmérsékletig, ami biztosítja a megbízható működést ipari környezetben. Az elektromos csatlakozás terminálblokkokkal történik, amelyek maximum 10 mm²/AWG 8 keresztmetszetű vezetékeket fogadnak a frekvenciaváltóhoz való csatlakoztatáshoz. A védelmi funkciók tekintetében a fékellenállás termikus védelmét maga a frekvenciaváltó biztosítja, ami egyszerűsíti a telepítést és fokozza a biztonságot. Az IP20 védelmi fokozattal rendelkező fékellenállás megfelel az ipari alkalmazások követelményeinek, miközben kompakt méretei (175 mm szélesség, 465 mm magasság, 100 mm mélység) megkönnyítik a telepítést különböző környezetekben.
A VW3A7741 fékellenállás üzemi környezeti hőmérséklet-tartománya 0-50°C, tárolási hőmérséklet-tartománya pedig -25-70°C, ami széles körű felhasználást tesz lehetővé különböző klimatikus viszonyok között. A szerelési útmutató világos irányelveket ad a megfelelő elhelyezéshez és a szükséges minimális távolságokhoz (minden irányban legalább 50 mm/1,97 inch és 100 mm/3,93 inch). A készülék csatlakoztatására vonatkozó kapcsolási rajzok részletes útmutatást nyújtanak mind egyetlen fékellenállás, mind pedig két párhuzamosan kapcsolt ellenállás esetére, ahol a PA és PB jelölések a DC busz csatlakozási pontjait jelölik, az A1 a frekvenciaváltót vagy külső fékezőegységet, az A2 pedig magát a fékellenállást. Ezt a robusztus kialakítású fékellenállást úgy tervezték, hogy hosszú élettartamot és megbízható teljesítményt biztosítson ipari motoros alkalmazások fékezési igényeinek kielégítésére, különösen olyan esetekben, ahol gyakori vagy intenzív fékezésre van szükség.
Schneider Electric Altivar Process ATV900 - VW3A7741 frekvenciaváltó kiegészítő műszaki adatok
Fő jellemzők
Kompatibilitási tartomány: Altivar Process ATV900, Altivar Machine ATV340
Termék típusa: Fékellenállás
Ohmos érték: 60 Ohm
Termékkompatibilitás
Variable speed drive ATV930 wall mount 5.5 kW 380...480 V medium cycle
Variable speed drive ATV930 wall mount 7.5 kW 380...480 V medium cycle
Variable speed drive ATV950 wall mount 5.5 kW 380...480 V medium cycle
Variable speed drive ATV950 wall mount 7.5 kW 380...480 V medium cycle
Variable speed drive ATV930 wall mount 1.5 kW 200...240 V severe cycle
Variable speed drive ATV340 4 kW 380...480 V medium cycle
Variable speed drive ATV340 5.5 kW 380...480 V medium cycle
Variable speed drive ATV930 7.5 kW 500...690 V medium cycle
Variable speed drive ATV930 11 kW 500...690 V medium cycle
Variable speed drive ATV930 10 hp 600 V medium cycle
Variable speed drive ATV930 15 hp 600 V medium cycle
Működési ciklus
Súlyos ciklus (nehéz terhelés): <54 s fékezés 100% fékezési nyomatékkal 120 s ciklushoz
Közepes ciklus (normál terhelés): <4 s fékezés 135% fékezési nyomatékkal 40 s ciklushoz
Közepes ciklus (nehéz terhelés): <4 s fékezés 165% fékezési nyomatékkal 40 s ciklushoz
Súlyos ciklus (nehéz terhelés): <6 s fékezés 165% fékezési nyomatékkal 120 s ciklushoz
Műszaki paraméterek
Átlagos rendelkezésre álló teljesítmény: 0.5 kW 50 °C hőmérsékleten
Elektromos csatlakozás: terminál, csatlakozási kapacitás: <= 10 mm² / AWG 8 a meghajtóhoz
Védelem típusa: Termikus védelem a meghajtón keresztül
Méretek
Szélesség: 175 mm
Magasság: 465 mm
Mélység: 100 mm
Környezeti feltételek
IP védelmi fokozat: IP20
Környezeti hőmérséklet tároláshoz: -25...70 °C
Környezeti hőmérséklet működéshez: 0...50 °C
