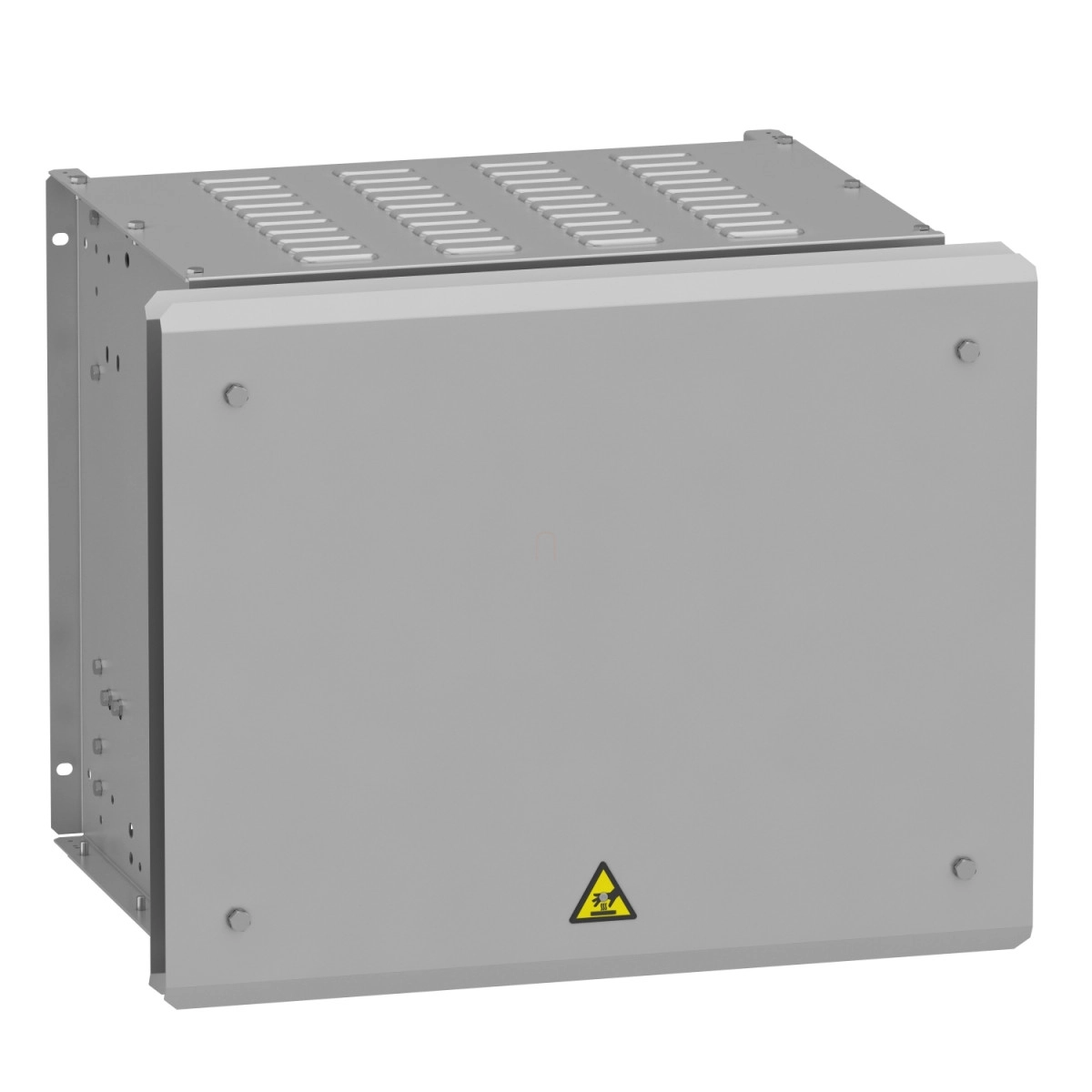

Schneider Electric Altivar Process ATV900 - VW3A7746 - frekvenciaváltó kiegészítő, fékellenállás ATV340 - 900 frekvenciaváltóhoz, 5 Ohm, 6,9kW, IP23
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A VW3A7746 fékellenállás 5 Ohm ellenállási értékkel és 6,9 kW átlagos teljesítménnyel rendelkezik 50 °C környezeti hőmérsékleten. IP23 védettségi fokozata lehetővé teszi a megbízható működést ipari környezetben is. A készülék mind 24 V DC, mind 250 V AC névleges üzemi feszültséggel képes működni, biztosítva a rugalmas felhasználhatóságot különböző alkalmazási területeken.
A VW3A7746 fékellenállás kompatibilis számos Altivar frekvenciaváltóval, beleértve az ATV930 fali 75 kW és 90 kW 380...480 V közepes ciklusú változatait, az ATV950 fali 75 kW és 90 kW 380...480 V közepes ciklusú változatait, az ATV930 fali 18,5 kW 200...240 V nehéz ciklusú változatát, valamint az ATV340 55 kW és 75 kW 380...480 V közepes ciklusú változatait. Ez a széleskörű kompatibilitás teszi a VW3A7746-ot ideális választássá különböző teljesítményigényű alkalmazásokhoz. A termék különféle üzemi ciklusokban használható, beleértve a nehéz ciklust (maximum 54 másodperc fékezés 100% fékezőnyomatékkal egy 120 másodperces ciklusban), közepes ciklust (normál üzemmód) (maximum 4 másodperc fékezés 135% fékezőnyomatékkal egy 40 másodperces ciklusban), közepes ciklust (nehéz üzemmód) (maximum 4 másodperc fékezés 165% fékezőnyomatékkal egy 40 másodperces ciklusban), valamint nehéz ciklust (maximum 6 másodperc fékezés 165% fékezőnyomatékkal egy 120 másodperces ciklusban).
A VW3A7746 fékellenállás elektromos csatlakozása kapocson keresztül történik, ahol a csatlakozási kapacitás legfeljebb 2,5 mm² / AWG 12 a hőmérséklet-szabályozó kapcsolóhoz, valamint M10 sínvezetékkel a meghajtóhoz. Védelmi típusa hővédelem a meghajtón vagy hőmérséklet-szabályozó kapcsolón keresztül 120 °C-on, ami maximális biztonságot nyújt a túlmelegedés ellen. A fékellenállás fizikai méretei: 540 mm szélesség, 485 mm magasság és 650 mm mélység, ami megfelelő térközt biztosít a telepítéskor. A telepítési útmutatás szerint minden oldalról legalább 500 mm (19,7 hüvelyk) távolságot kell biztosítani a megfelelő szellőzés érdekében. A csatlakoztatáshoz a dokumentációban részletes kapcsolási rajzok találhatók mind egyetlen, mind két fékellenállás párhuzamos bekötéséhez, ahol az A1 a meghajtó vagy külső fékegység, az A2 a fékellenállás, a PA és PB pedig az egyenáramú busz csatlakozási pontjai.
Schneider Electric Altivar Process ATV900 - VW3A7746 - frekvenciaváltó kiegészítő, fékellenállás ATV340 - 900 frekvenciaváltóhoz, 5 Ohm, 6,9kW, IP23 műszaki adatok
Fő tulajdonságok
Kompatibilitási tartomány: Altivar Machine ATV340, Altivar Process ATV900
Termék vagy komponens típusa: Fékellenállás
Ohmikus érték: 5 Ohm
Névleges üzemi feszültség [Ue]: 24 V DC, 250 V AC
Terméktámogatás
Termék kompatibilitás:
Variable speed drive ATV930 fali szerelésű 75 kW 380...480 V közepes ciklus
Variable speed drive ATV930 fali szerelésű 90 kW 380...480 V közepes ciklus
Variable speed drive ATV950 fali szerelésű 75 kW 380...480 V közepes ciklus
Variable speed drive ATV950 fali szerelésű 90 kW 380...480 V közepes ciklus
Variable speed drive ATV930 fali szerelésű 18.5 kW 200...240 V súlyos ciklus
Variable speed drive ATV340 55 kW 380...480 V közepes ciklus
Variable speed drive ATV340 75 kW 380...480 V közepes ciklus
Működési ciklusok
Üzemciklus:
Súlyos ciklus (nagy igénybevétel) <54 s fékezés 100% fékezőnyomatékkal 120 s ciklusra
Közepes ciklus (normál igénybevétel) <4 s fékezés 135% fékezőnyomatékkal 40 s ciklusra
Közepes ciklus (nagy igénybevétel) <4 s fékezés 165% fékezőnyomatékkal 40 s ciklusra
Súlyos ciklus (nagy igénybevétel) <6 s fékezés 165% fékezőnyomatékkal 120 s ciklusra
Elektromos és fizikai jellemzők
Átlagos rendelkezésre álló teljesítmény: 6.9 kW 50 °C-on
Elektromos csatlakozás: terminál, csatlakozási kapacitás: <= 2.5 mm² / AWG 12 a hőmérsékletszabályozó kapcsolóhoz; M10 sínvezeték a meghajtóhoz
Védelem típusa: Hővédelem a meghajtón vagy hőmérsékletszabályozó kapcsolón keresztül 120 °C-on
Fizikai méretek
Szélesség: 540 mm
Magasság: 485 mm
Mélység: 650 mm
Nettó súly: 30.5 kg
Környezeti feltételek
IP védettségi fokozat: IP23
Környezeti levegő hőmérséklet tároláshoz: -25...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: 0...50 °C
