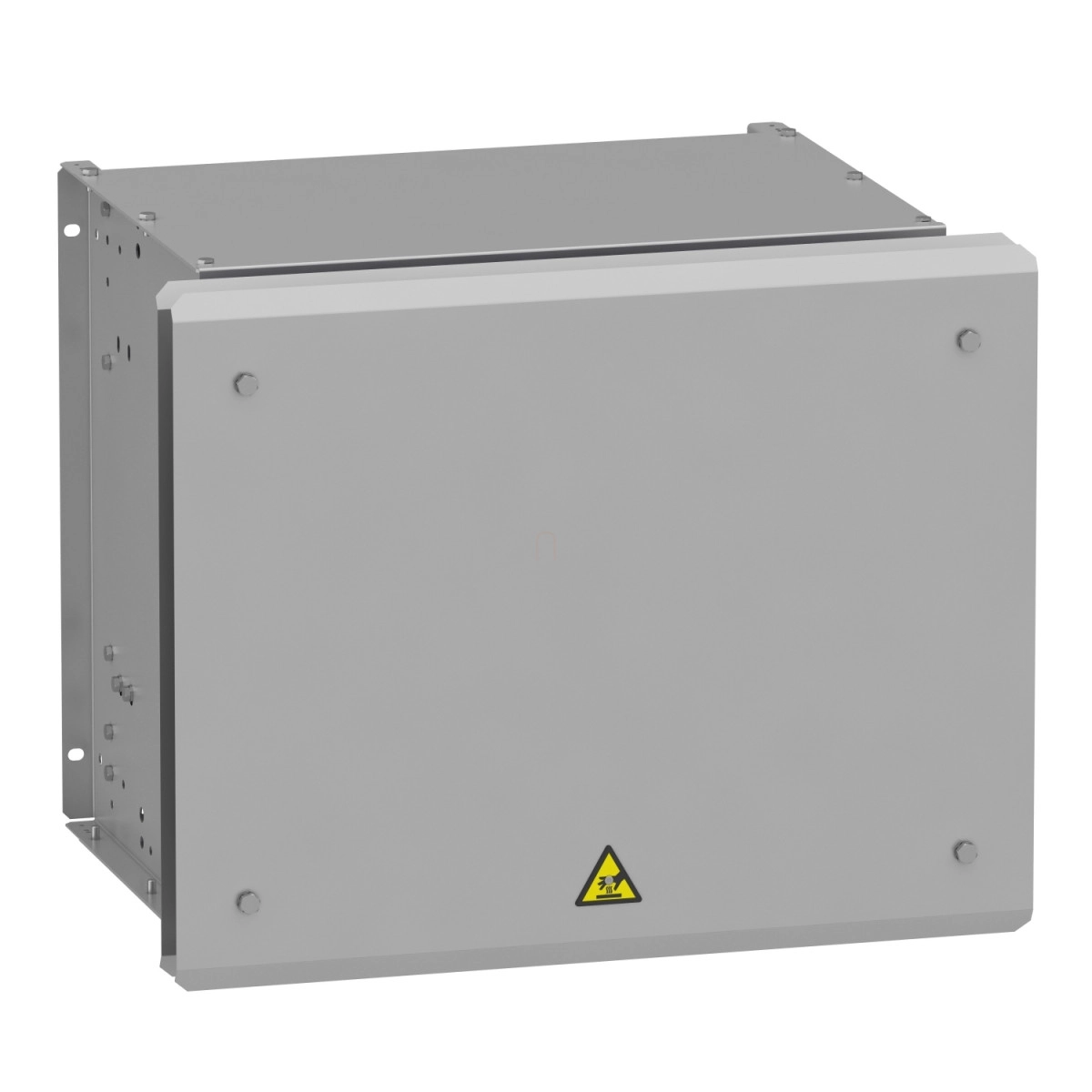

Schneider Electric Altivar Process ATV900 - VW3A7752 - frekvenciaváltó kiegészítő, fékellenállás ATV340 - 900 frekvenciaváltóhoz, 28 Ohm, 5,1kW, IP23
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A VW3A7752 fékellenállás 5,1 kW átlagos teljesítményt képes kezelni 50°C környezeti hőmérsékleten. Ez a robusztus komponens két különböző fékezési üzemmódban is használható: nehéz ciklusú (heavy duty) üzemben akár 54 másodperces fékezést is lehetővé tesz 100%-os fékezőnyomatékkal 120 másodperces ciklusidőn belül, vagy alternatív módon akár 6 másodperces fékezést 165%-os fékezőnyomatékkal ugyancsak 120 másodperces ciklusidőn belül. Ez a rugalmasság lehetővé teszi a berendezés változatos alkalmazási területeken történő használatát, legyen szó akár nagy tehetetlenségű rendszerekről vagy gyakori megállás-indítást igénylő folyamatokról.
A VW3A7752 fékellenállás széles kompatibilitási spektrummal rendelkezik a változtatható sebességű hajtások terén. Használható többek között az ATV930 fali kivitelű 11 kW és 15 kW 380...480 V-os változataival, az ATV930 fali kivitelű 4 kW 200...240 V-os típusával, az ATV950 fali kivitelű 11 kW és 15 kW 380...480 V-os frekvenciaváltóival, valamint az ATV340 7,5 kW és 11 kW 380...480 V-os modelljeivel. Ezenfelül kompatibilis az ATV930 15 kW és 18,5 kW 500...690 V-os változataival, valamint az ATV930 20 és 25 lóerős 600 V-os frekvenciaváltóival is. Mindezek a kompatibilitási opciók kizárólag a nehéz ciklusú (severe cycle) alkalmazásokra vonatkoznak, ahol különösen fontos a megbízható fékezési képesség.
A VW3A7752 fékellenállás IP23 védettségi fokozattal rendelkezik, ami megfelelő védelmet biztosít a 12,5 mm-nél nagyobb szilárd testek behatolása és a függőlegestől 60°-os szögben érkező vízpermet ellen. Fizikai méreteit tekintve 540 mm szélességgel, 485 mm magassággal és 650 mm mélységgel rendelkezik. A felszerelés során érdemes figyelembe venni, hogy minden irányban legalább 500 mm (19,7 inch) szabad helyet kell biztosítani körülötte a megfelelő szellőzés érdekében. Az elektromos csatlakoztatás tekintetében a fékellenállás M6-os csatlakozó sínnel rendelkezik a frekvenciaváltó felé, míg a hőmérséklet-szabályozó kapcsolóhoz legfeljebb 2,5 mm²/AWG 12 keresztmetszetű vezetékek csatlakoztathatók. A termék védelméről beépített hőkapcsoló gondoskodik, amely 120°C-nál aktiválódik, és a frekvenciaváltón vagy külön hőmérséklet-szabályozó kapcsolón keresztül biztosítja a védelmet túlmelegedés esetén.
Schneider Electric Altivar Process ATV900 - VW3A7752 - frekvenciaváltó kiegészítő, fékellenállás ATV340 - 900 frekvenciaváltóhoz, 28 Ohm, 5,1kW, IP23 műszaki adatok
Fő jellemzők
Kompatibilis sorozatok: Altivar Process ATV900, Altivar Machine ATV340
Terméktípus: Fékellenállás
Ohmos érték: 28 Ohm
Névleges működési feszültség: 24 V DC, 250 V AC
Kompatibilitás
Kompatibilis változtatható sebességű hajtásokkal:
ATV930 fali kivitel 11 kW 380...480 V nehéz ciklus
ATV930 fali kivitel 15 kW 380...480 V nehéz ciklus
ATV930 fali kivitel 4 kW 200...240 V nehéz ciklus
ATV950 fali kivitel 11 kW 380...480 V nehéz ciklus
ATV950 fali kivitel 15 kW 380...480 V nehéz ciklus
ATV340 7,5 kW 380...480 V nehéz ciklus
ATV340 11 kW 380...480 V nehéz ciklus
ATV930 15 kW 500...690 V nehéz ciklus
ATV930 18,5 kW 500...690 V nehéz ciklus
ATV930 20 LE 600 V nehéz ciklus
ATV930 25 LE 600 V nehéz ciklus
Műszaki paraméterek
Működési ciklus: Nehéz ciklus (heavy duty) <54 s fékezés 100% fékezőnyomatékkal 120 s ciklusra, Nehéz ciklus (heavy duty) <6 s fékezés 165% fékezőnyomatékkal 120 s ciklusra
Átlagos rendelkezésre álló teljesítmény: 5,1 kW 50 °C-nál
Elektromos csatlakozás: kapocs, csatlakozási kapacitás: <= 2,5 mm² / AWG 12 hőmérséklet-szabályozó kapcsolóhoz, M6 sínes vezeték a hajtáshoz
Védelem típusa: Hővédelem a hajtáson vagy hőmérséklet-szabályozó kapcsolón keresztül 120 °C-on
Fizikai jellemzők
Szélesség: 540 mm
Magasság: 485 mm
Mélység: 650 mm
Környezeti feltételek
IP védettségi fokozat: IP23
Környezeti hőmérséklet tároláshoz: -25…70 °C
Környezeti hőmérséklet működéshez: 0…50 °C
Méretek és telepítés
Szükséges szerelési távolság: minden irányban ≥ 500 mm (≥ 19,7 hüvelyk)
Méretek mm-ben (A×B×C×A1×C1×A2×C2): 530×485×485×510×380×650×540, Furatméret: 9×12
Méretek hüvelykben (A×B×C×A1×C1×A2×C2): 20.87×19.09×19.09×20.08×14.96×25.59×21.26, Furatméret: 0.35×0.47
Kapcsolási útmutató
A termék kapcsolódhat egyetlen fékellenállásként vagy két párhuzamos ellenállással is.
Csatlakoztatási pontok: PA, PB (DC busz)
