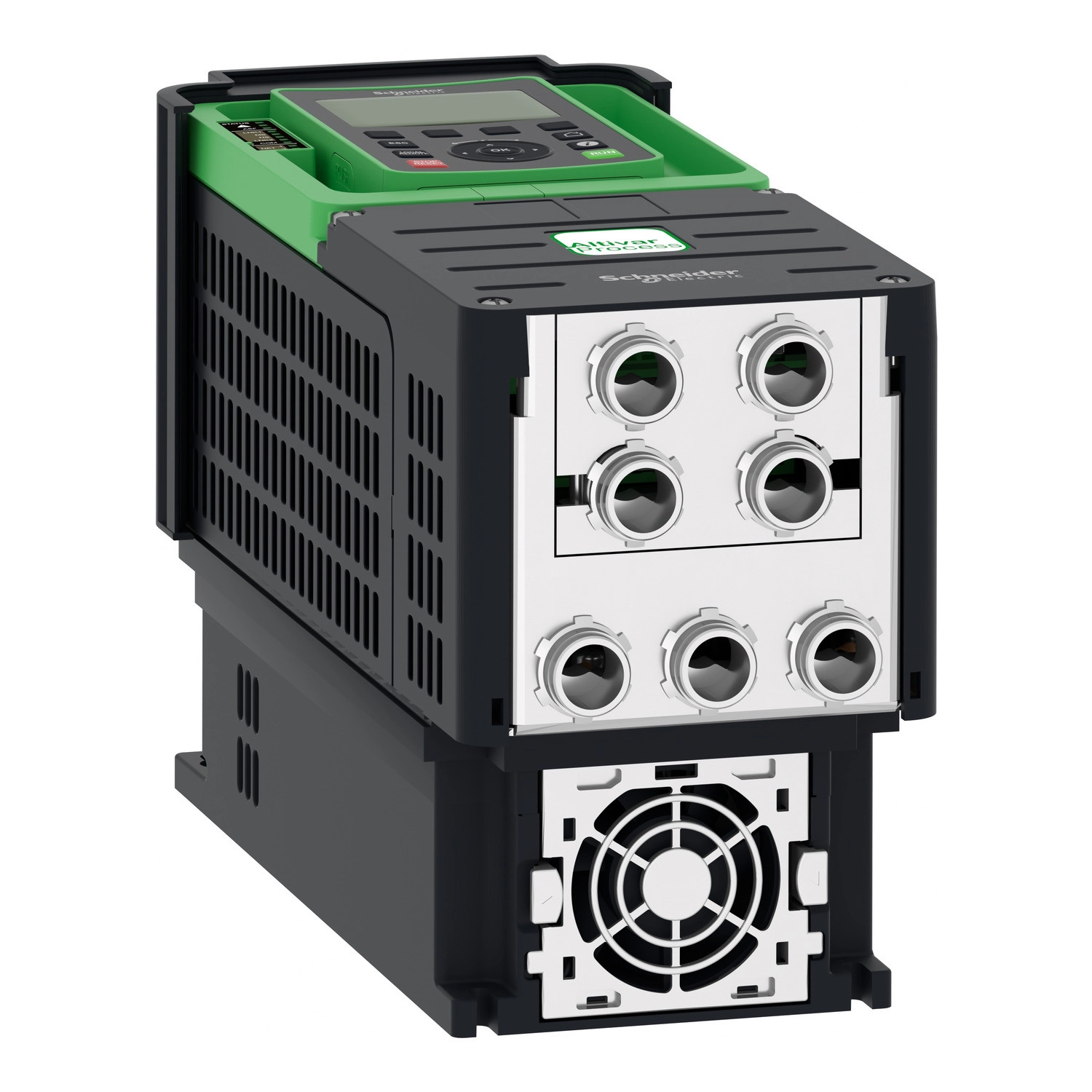

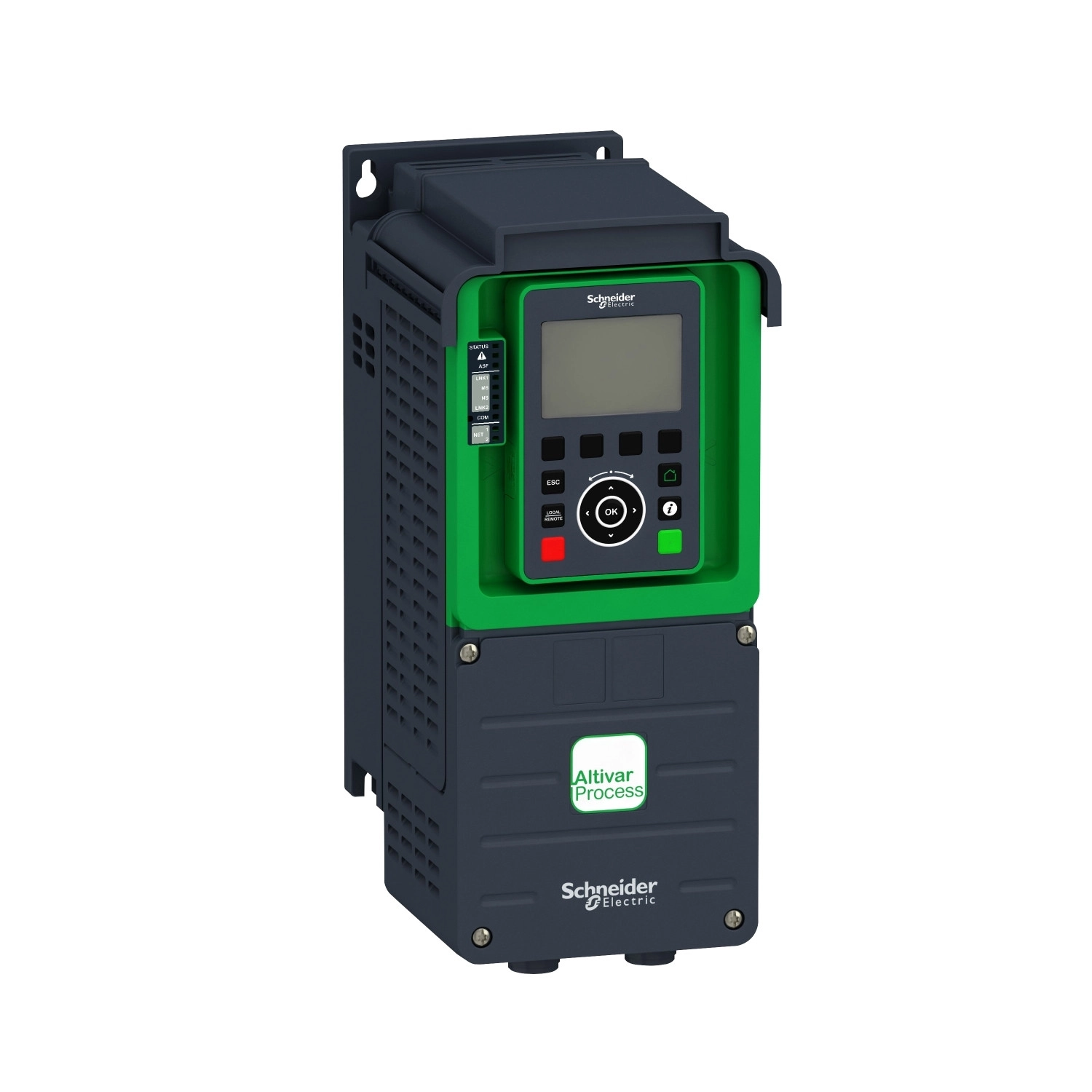

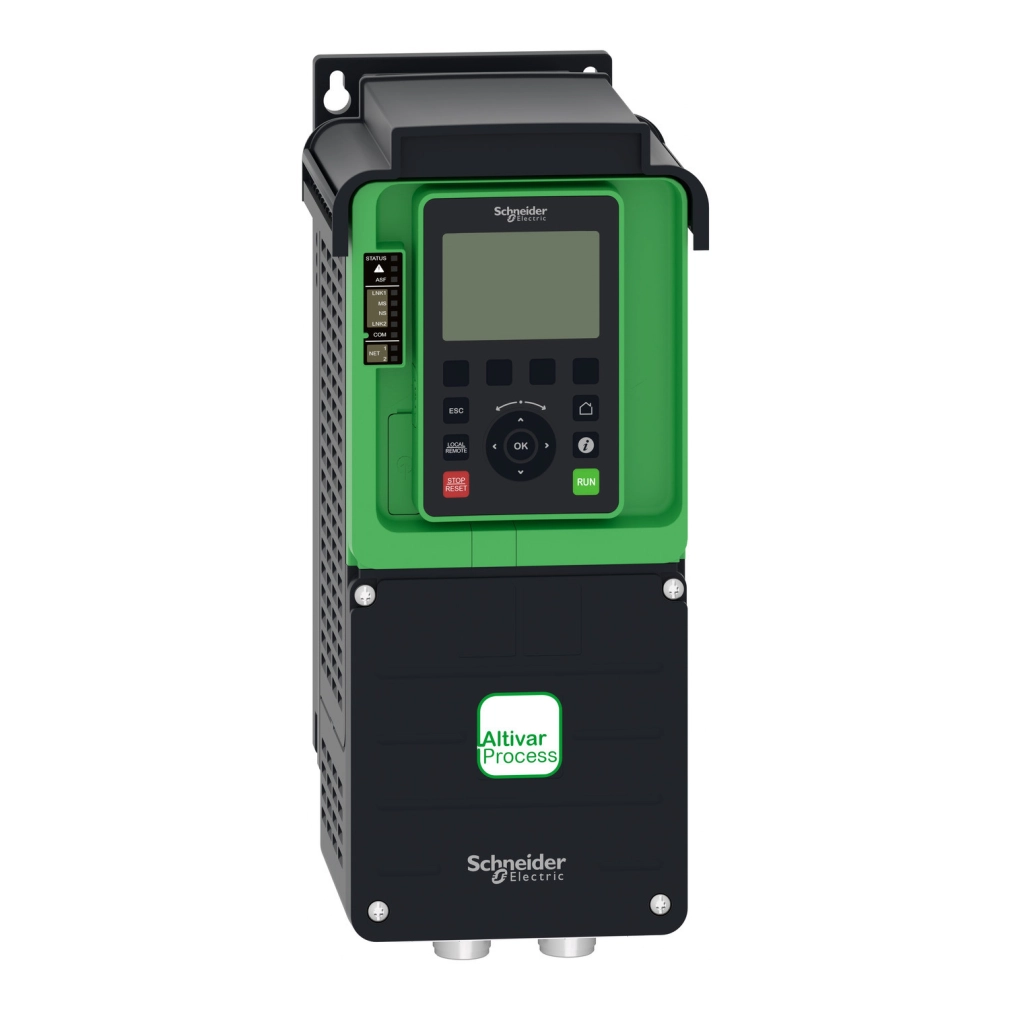

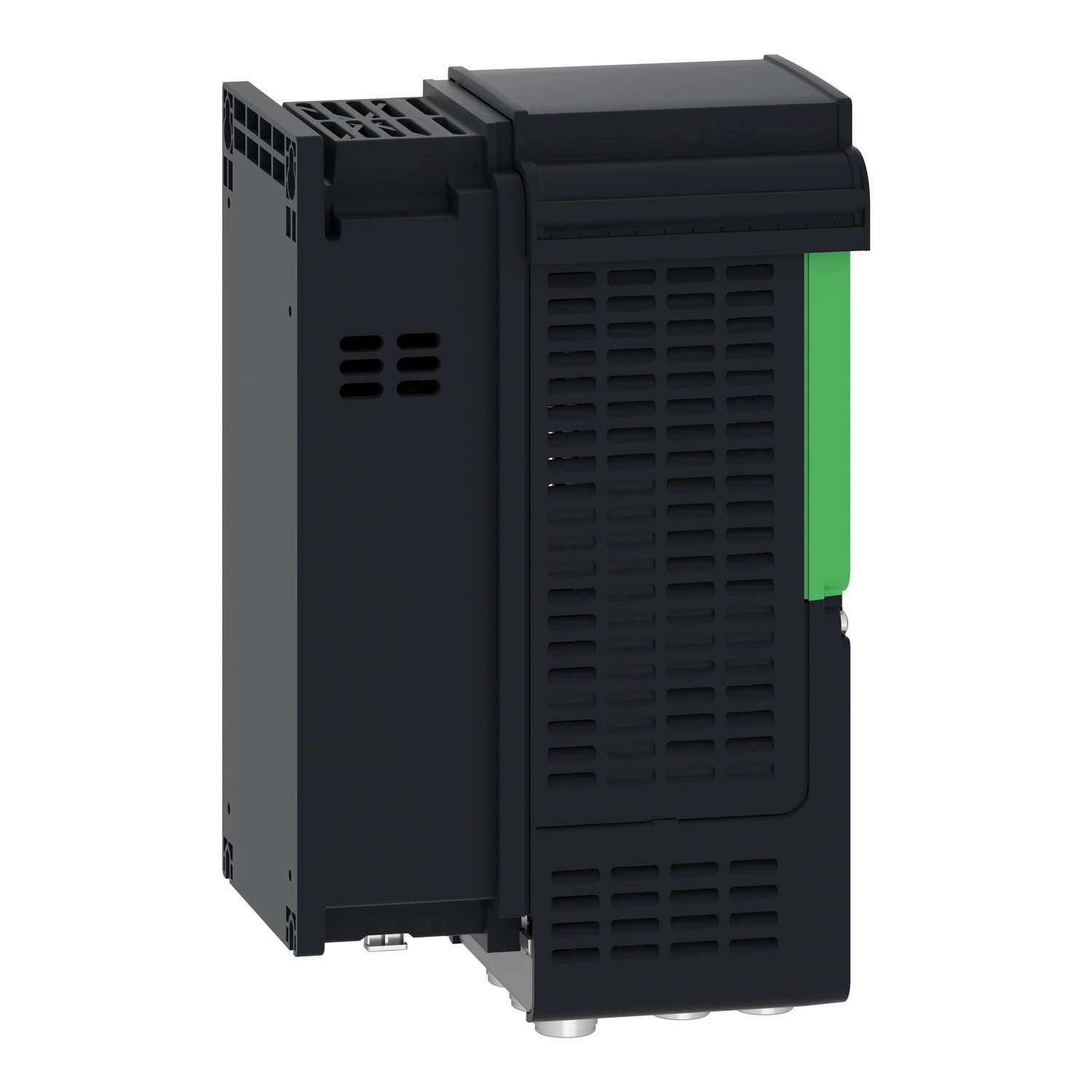

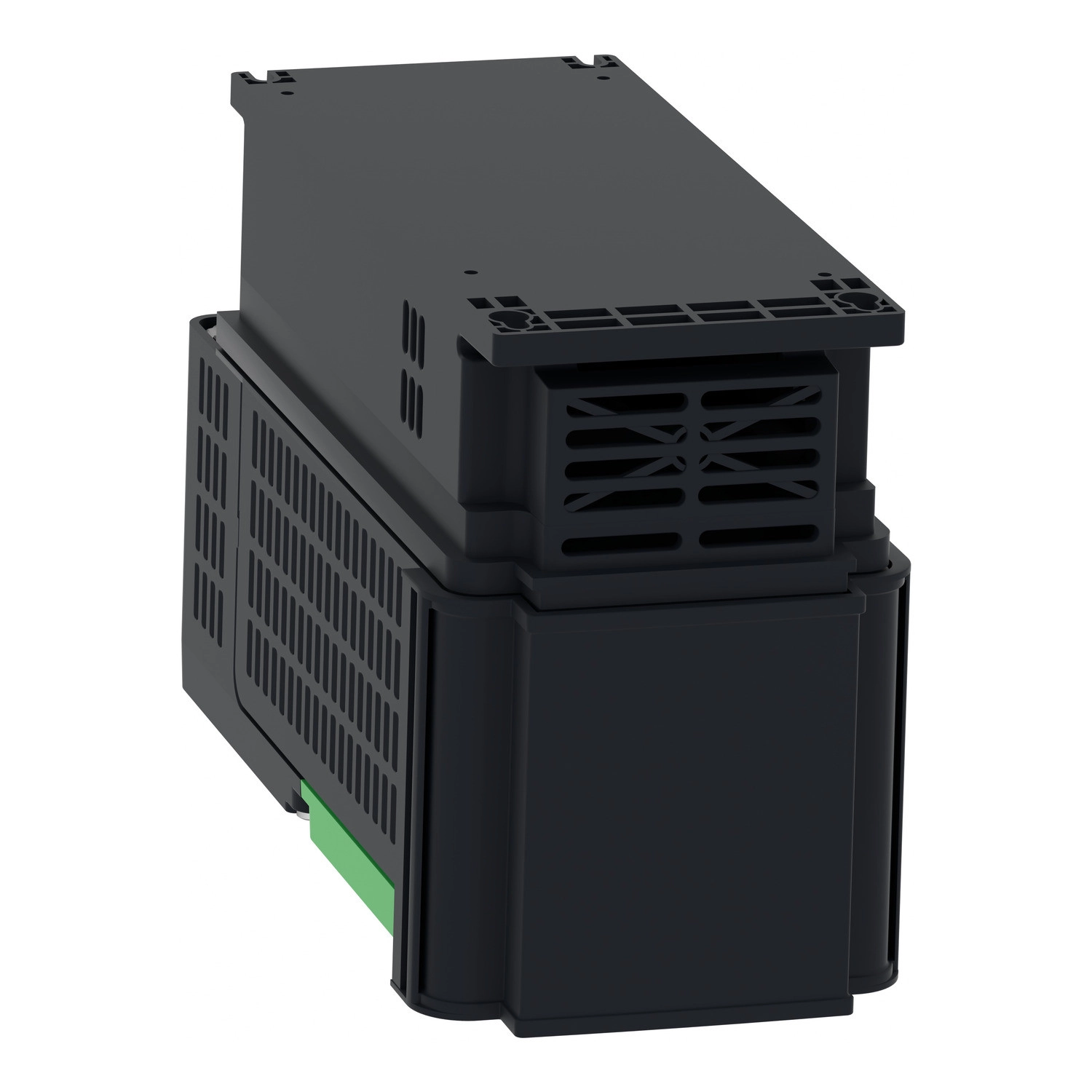

Schneider Electric Altivar Process ATV930 - ATV930U30N4 - frekvenciaváltó, 3kW, 3f, 400VAC, IP21, falra szerelhető, fékező egységgel
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Schneider Electric ATV930U30N4 frekvenciaváltó sokoldalúságát bizonyítja, hogy egyaránt alkalmazható aszinkron és szinkron motorokhoz is. Falra szerelhető kivitele és kompakt méretei (144 x 350 x 206 mm) miatt könnyen integrálható különböző ipari környezetekbe. A 4,6 kg tömegű készülék normál terhelésnél 7,2A, míg nagy terhelésnél 5,6A folyamatos kimeneti áramot biztosít, ezzel optimális működést garantálva a különböző alkalmazásokhoz.
A kommunikációs lehetőségek terén az ATV930U30N4 számos protokollt támogat, beleértve a Modbus soros, EtherNet/IP és Modbus TCP megoldásokat. Opcionálisan bővíthető Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink kommunikációs modulokkal. Ezek a lehetőségek garantálják a zökkenőmentes integrációt a meglévő ipari hálózatokba és rendszerekbe. A digitális és analóg bemenetek/kimenetek széles választéka még tovább növeli a frekvenciaváltó sokoldalúságát.
Az ATV930U30N4 fejlett motorvezérlési profilokat kínál, beleértve a változó nyomaték, állandó nyomaték és optimalizált nyomaték üzemmódokat aszinkron motorokhoz, valamint a permanens mágneses és szinkron reluktancia motorok vezérlését. A maximális kimeneti frekvencia 599 Hz, a gyorsítási és lassítási rámpák pedig lineárisan, 0,01-9999 másodperc között állíthatók. A készülék 4 kvadránsos üzemmódra is képes, valamint a DC injektálásos fékezésre, a beépített fékchopper pedig biztosítja a hatékony energiavisszanyerést fékezéskor. A kapcsolási frekvencia 2-16 kHz között állítható, a névleges kapcsolási frekvencia pedig 4 kHz.
A biztonság kiemelkedően fontos szempont, ezért az ATV930U30N4 számos védelmi funkcióval van ellátva, beleértve a motor hővédelmét, biztonságos nyomatékkikapcsolást, motor fázistörés elleni védelmet, hajtás hővédelmét, túláramvédelmet, rövidzárlat elleni védelmet, DC busz túlfeszültség elleni védelmet és még sok más védelmi mechanizmust. A berendezés biztonságos sebességkorlátozás (SLS), biztonságos fékkezelés (SBC/SBT) és biztonságos leállás 1 (SS1) biztonsági funkciókkal is rendelkezik, ami lehetővé teszi a gépek biztonságos üzemeltetését és karbantartását.
Schneider Electric Altivar Process ATV930 - ATV930U30N4 -frekvenciaváltó, 3kW, 3f, 400VAC, IP21, falra szerelhető, fékező egységgel műszaki adatok
Alap tulajdonságok
Termékcsalád: Altivar Process ATV900
Termékváltozat: ATV930
Specifikus alkalmazás: Ipari folyamatok
Készülék típusa: Változtatható sebességű hajtás
Változat: Standard verzió fékezőegységgel
Alkalmazás: Ipari alkalmazások
Motor típusok: Aszinkron motorok, Szinkron motorok
Elektromos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...480 V - 15...10 %
Hálózati frekvencia: 50...60 Hz
Hálózati frekvencia tűrés: ± 5%
Szimmetrikus hálózati feszültség tűrés: 10%
Kimeneti áram: 7,2 A normál terhelésnél, 5,6 A nagy terhelésnél
Motor teljesítmény: 3,0 kW normál terhelésnél, 2,2 kW nagy terhelésnél
Névleges bemenő áram: 5,8 A (380V normál terhelés), 4,5 A (380V nagy terhelés), 5,1 A (480V normál terhelés), 4,0 A (480V nagy terhelés)
Maximális bemeneti áram: 5,8 A
Maximális tranziens áram: 8,6 A 60 másodpercig (normál terhelés), 8,4 A 60 másodpercig (nagy terhelés)
Látszólagos teljesítmény: 4,2 kVA 480V-nál (normál terhelés), 3,3 kVA 480V-nál (nagy terhelés)
Kommunikáció
Kommunikációs protokollok: Modbus soros, EtherNet/IP, Modbus TCP
Opcionális modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (különböző változatok), Ethernet Powerlink
Átviteli sebesség: 10/100 Mbit/s (Ethernet IP/Modbus TCP), 4,8/9,6/19,2/38,4 kbit/s (Modbus soros)
Be- és kimenetek
Digitális bemenetek: 10 db (DI1...DI8 programozható, DI7,DI8 impulzus bemenetként használható, STOA,STOB biztonsági nyomaték lekapcsolás)
Analóg bemenetek: 3 db (AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, vagy áram: 0...20 mA / 4...20 mA)
Digitális kimenetek: 2 db (DQ+, DQ- logikai kimenetek, DQ+ impulzus kimenetként konfigurálható)
Analóg kimenetek: 2 db (AQ1, AQ2 szoftveresen konfigurálható feszültség: 0...10 V DC vagy áram: 0...20 mA)
Relékimenetek: 3 db (R1: hibarelé NO/NC, R2, R3: szekvencia relék NO)
Motorvezérlési jellemzők
Aszinkron motorvezérlési profilok: Változó nyomaték, Állandó nyomaték, Optimalizált nyomaték mód
Szinkron motorvezérlési profilok: Állandó mágneses motor, Szinkron reluktancia motor
Maximális kimeneti frekvencia: 599 Hz
Gyorsítási/lassítási rámpák: Lineárisan állítható 0,01...9999 s
Kapcsolási frekvencia: 2...16 kHz (állítható), 4...16 kHz (derating faktorral), Névleges: 4 kHz
Motorcsúszás kompenzáció: Automatikus bármilyen terhelésnél, Állítható, Kikapcsolható
Mechanikai jellemzők
Szerelési mód: Falra szerelhető
IP védettség: IP21
UL védettség: UL type 1
Méretek (Sz x Ma x Mé): 144 x 350 x 206 mm
Tömeg: 4,6 kg
Környezeti jellemzők
Működési hőmérséklet: -15...50 °C (derating nélkül), 50...60 °C (derating faktorral)
Tengerszint feletti magasság: <= 1000 m derating nélkül, 1000...4800 m 1% derating/100 m
Üzemi pozíció: Függőleges ±10°
Relatív páratartalom: 5...95% (kondenzáció nélkül)
Zaj szint: 54,5 dB
Biztonsági funkciók
Biztonságos nyomaték lekapcsolás (STO): Van
Biztonságos leállás 1 (SS1): Van
Biztonságos sebességkorlátozás (SLS): Van
Biztonságos fékkezelés (SBC/SBT): Van
Tanúsítványok
Minősítések: TÜV, CSA, UL
Jelölés: CE
Szabványok: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
