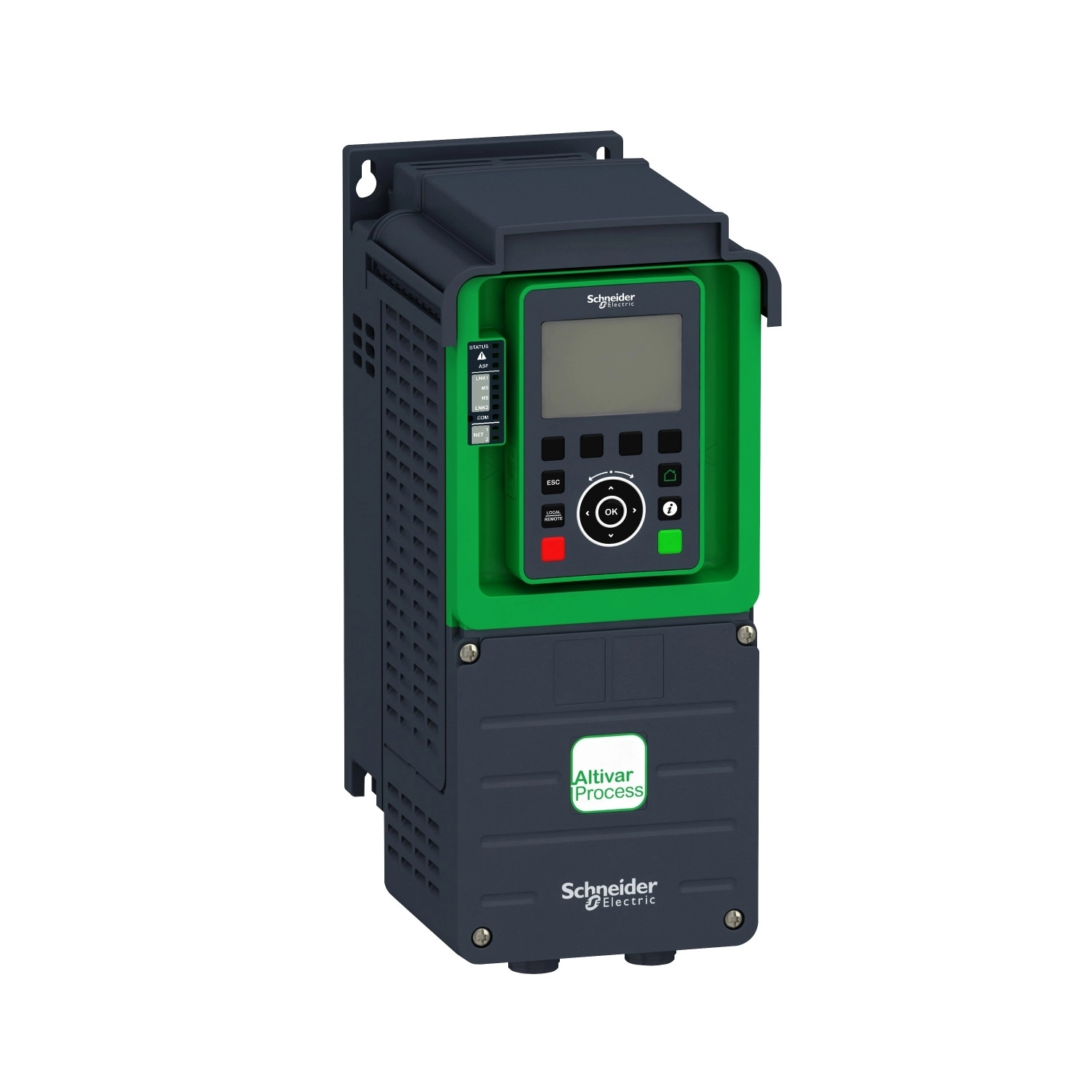

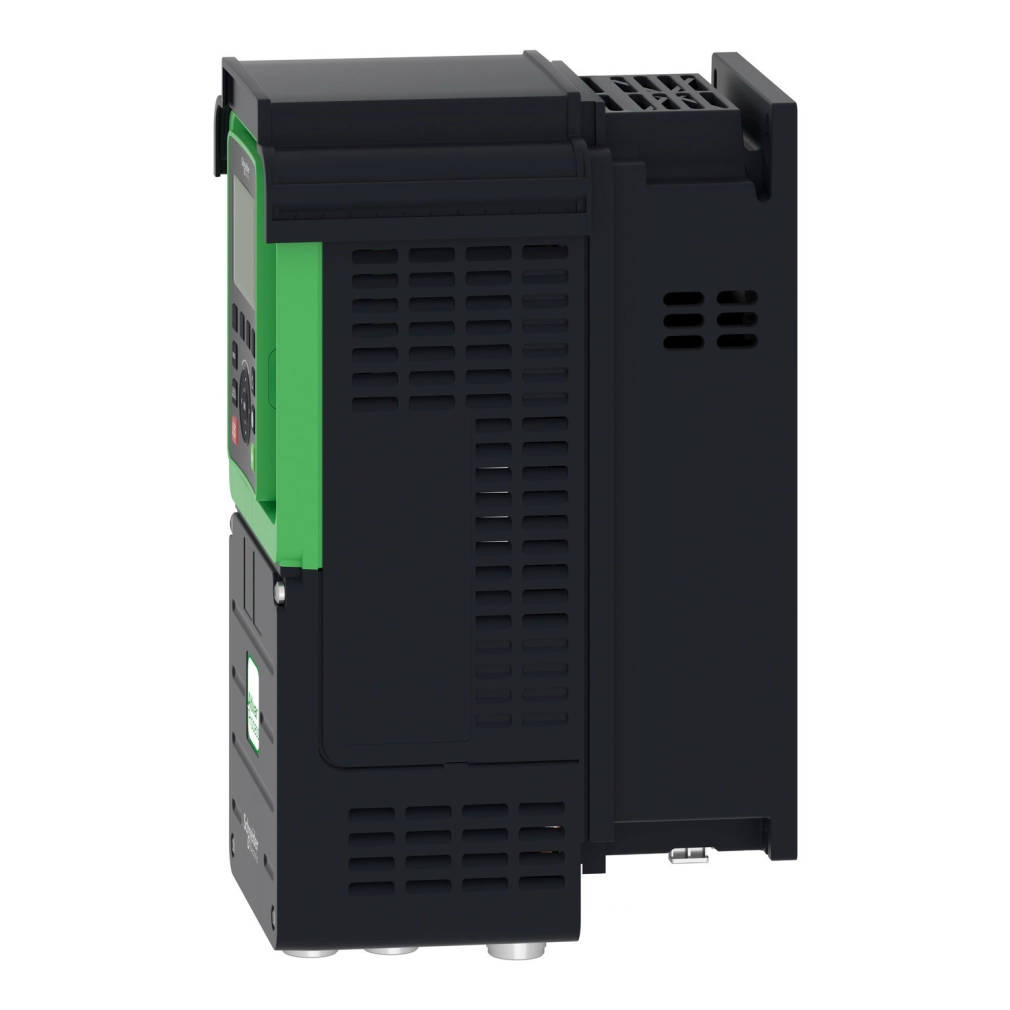

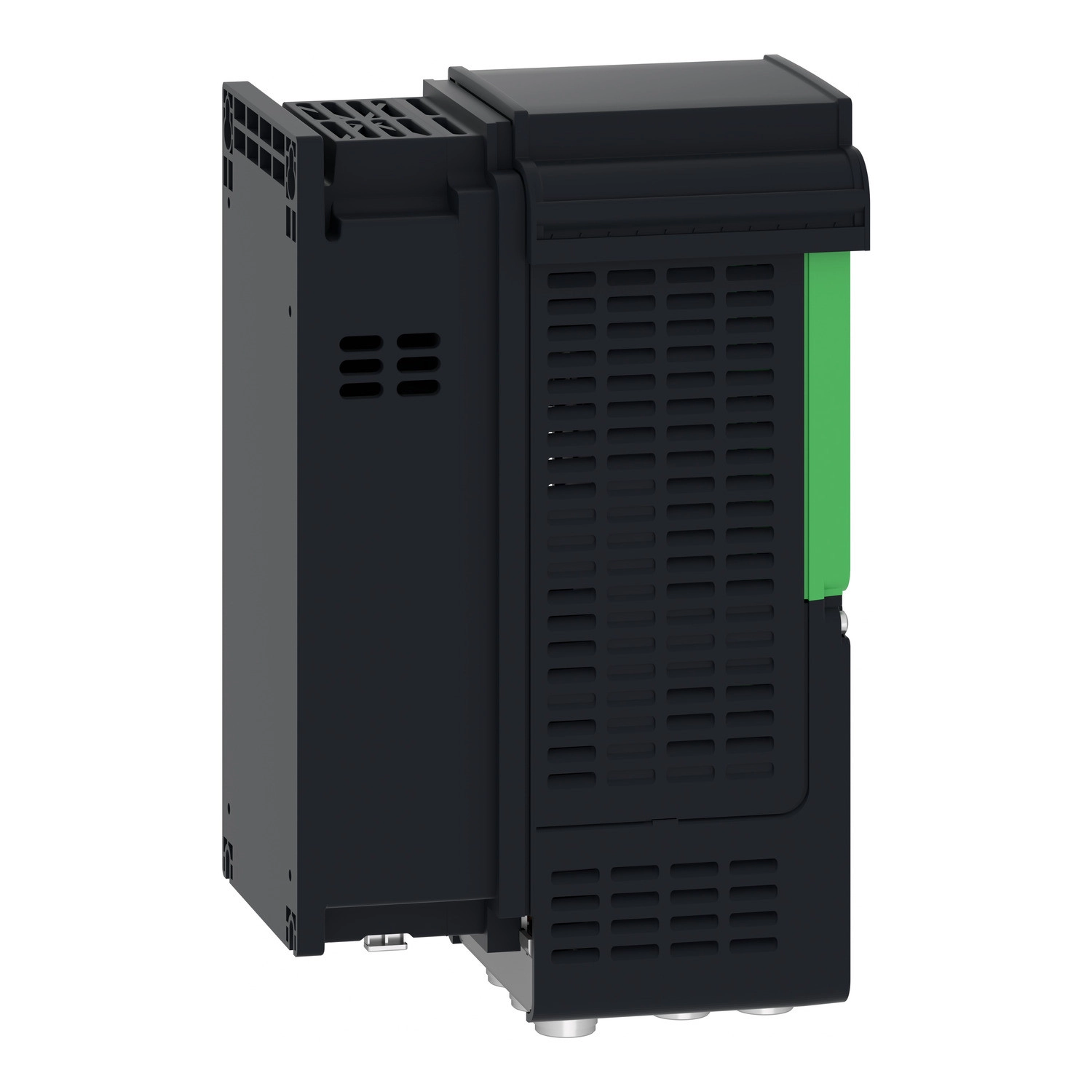

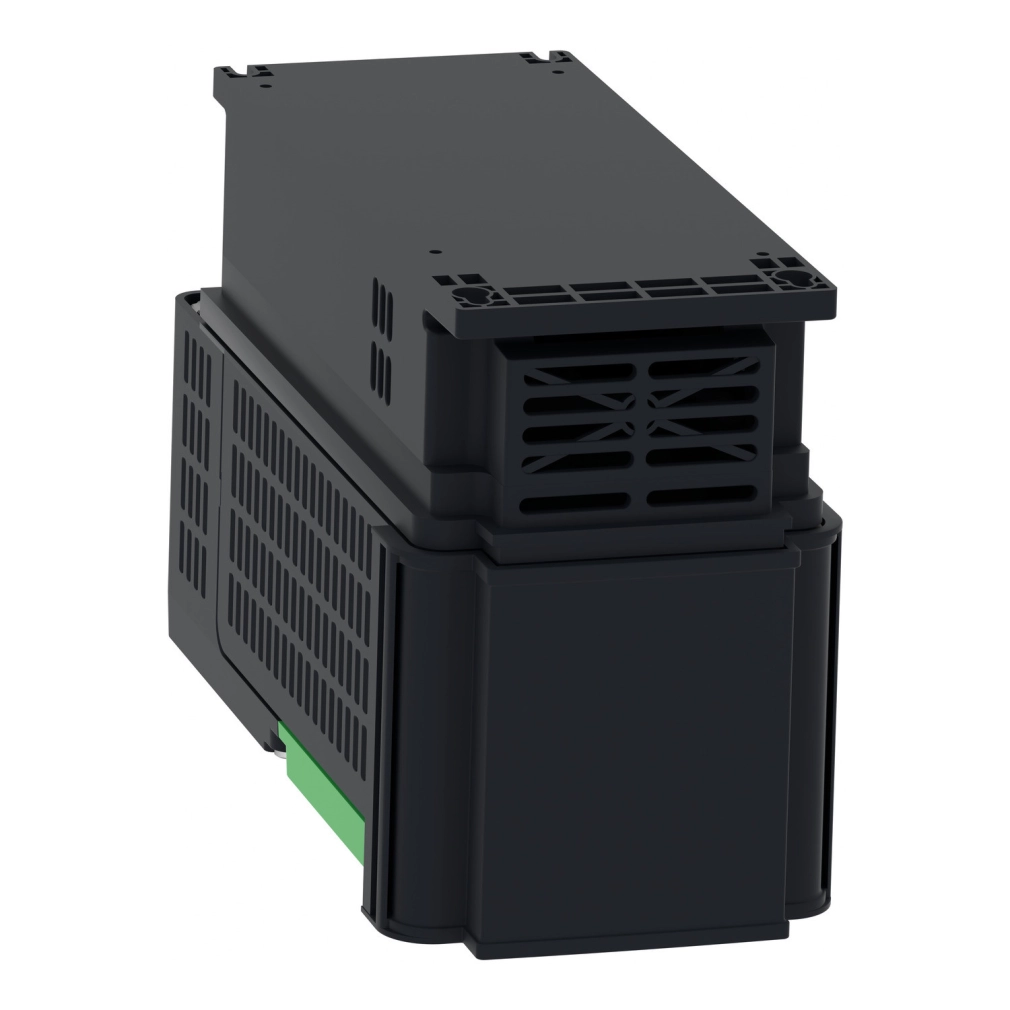

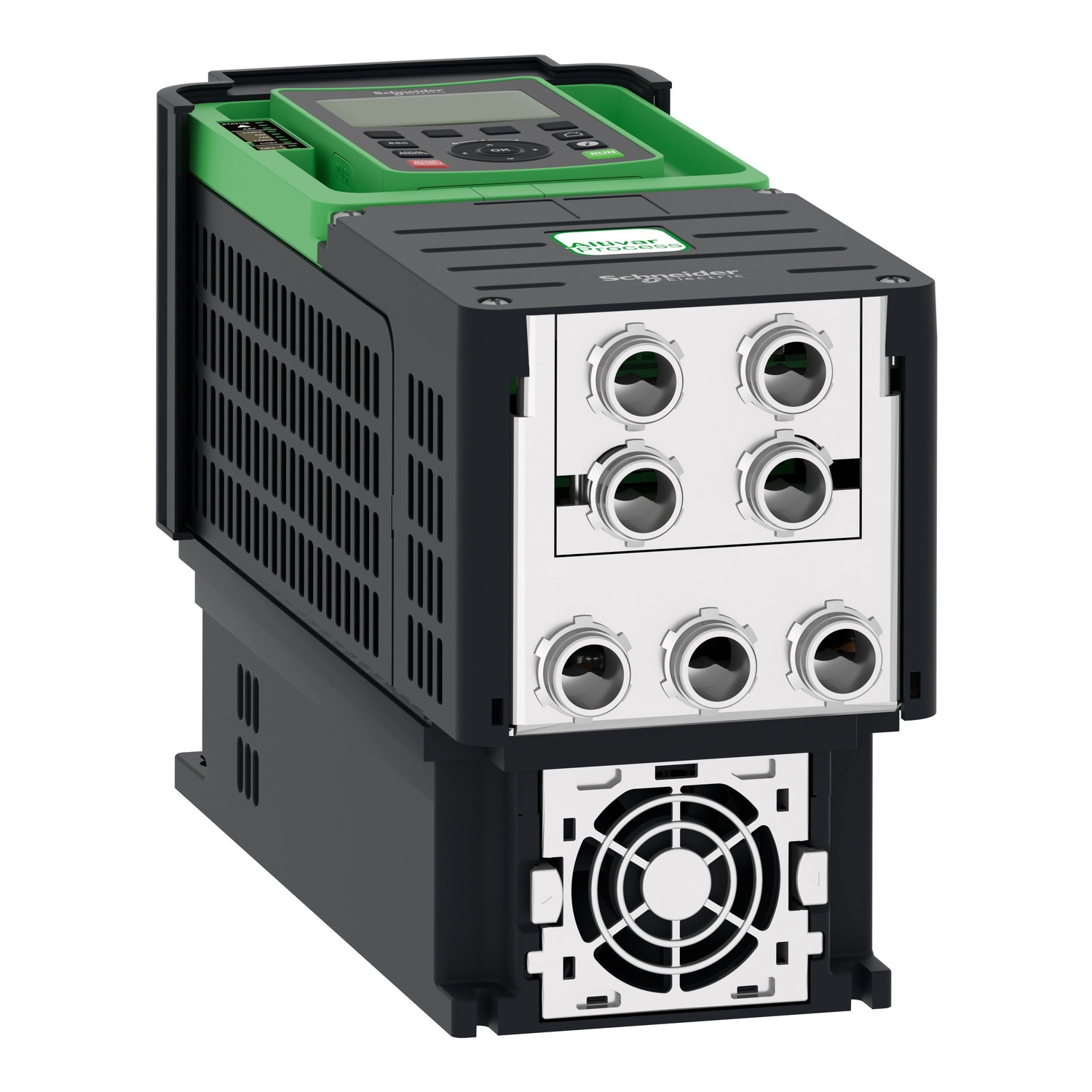

Schneider Electric Altivar Process ATV930 - ATV930U55N4 - frekvenciaváltó, 5,5kW, 3f, 400VAC, IP21, falra szerelhető, fékező egységgel
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Az ATV930U55N4 modell standard verzióban, integrált fékező egységgel (brake chopper) kerül forgalomba, amely lehetővé teszi a hatékony és pontos fékezést. Az IP21 védettségi szint biztosítja a megfelelő védelmet a por és folyadékok ellen, így ideális választás olyan ipari környezetben, ahol ezek a tényezők jelen vannak. A hajtás falra szerelhető kivitelben készül, kompakt méretének (144 mm szélesség, 350 mm magasság, 206 mm mélység) köszönhetően nem foglal sok helyet, és a telepítése is egyszerű.
Műszaki paramétereiben kiemelkedő: normál terhelés mellett 12,7 A névleges kimeneti áramot, míg nagy terhelés mellett 9,3 A értéket biztosít 4 kHz kapcsolási frekvencián. Tápfeszültség tartománya 380-480 V, 15% alul- és 10% túlfeszültség tűréssel. A hajtás többféle kommunikációs protokollt támogat alapkiépítésben, beleértve az EtherNet/IP-t, Modbus TCP-t és Modbus soros kommunikációt. A csatlakozási lehetőségek tovább bővíthetők különböző opcionális kommunikációs modulokkal (Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és több más interfész). A készülék rendelkezik beépített EMC szűrővel, mely az elektromágneses kompatibilitást biztosítja.
Teljesítményelektronikai jellemzőit tekintve a készülék rendkívül rugalmas: a maximális kimeneti frekvencia elérheti az 599 Hz-et, ami széles alkalmazási spektrumot tesz lehetővé. A kapcsolási frekvencia 2-16 kHz között állítható, 4 kHz névleges értékkel. A hajtás támogatja mind az aszinkron, mind a szinkron motorok vezérlését, különböző vezérlési profilokkal: optimalizált nyomaték üzemmód, változó nyomaték standard, állandó nyomaték standard az aszinkron motorokhoz, valamint állandó mágneses motor és szinkron reluktancia motor vezérlési profil a szinkron motorokhoz. Az ATV930U55N4 négy kvadránsos működésre képes, és rendelkezik DC injektálással történő megállításra. Az integrált biztonsági funkciók közül kiemelendő a Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Limited Speed (SLS) és Safe brake management (SBC/SBT), amelyek megfelelnek a modern ipari biztonsági követelményeknek.
Schneider Electric Altivar Process ATV930 - ATV930U55N4 - frekvenciaváltó, 5,5kW, 3f, 400VAC, IP21, falra szerelhető, fékező egységgel műszaki adatok
Általános adatok
Termékcsalád: Altivar Process ATV900
Termék típusa: ATV930
Alkalmazási terület: Ipari alkalmazások
Motorteljesítmény: 5,5 kW normál terhelés esetén, 4,0 kW nagy terhelés esetén
Változat: Standard verzió beépített fékezőegységgel
Védettség: IP21, UL 1-es típusú védettség
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Hálózati feszültség: 380...480 V AC (-15%...+10%)
Hálózati fázisok száma: 3 fázis
Hálózati frekvencia: 50...60 Hz (±5%)
Névleges kimeneti áram: 12,7 A normál terhelés esetén, 9,3 A nagy terhelés esetén
Hálózati áram: 10,4 A (380 V normál terhelés esetén), 8,0 A (380 V nagy terhelés esetén)
Max. átmeneti áram: 15,2 A 60 s alatt normál terhelés esetén
Maximális kimeneti feszültség: 480 V
Látszólagos teljesítmény: 7,6 kVA (480 V, normál terhelés esetén)
Kommunikációs lehetőségek
Beépített protokollok: EtherNet/IP, Modbus TCP, Modbus soros
Bővítőmodul lehetőségek: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (több változat), Ethernet Powerlink
Átviteli sebesség: 10/100 Mbit/s (Ethernet), 4,8-38,4 kbit/s (Modbus soros)
Be- és kimenetek
Digitális bemenetek száma: 10
Analóg bemenetek száma: 3 (feszültség: 0...10V DC, áram: 0...20mA/4...20mA)
Digitális kimenetek száma: 2
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Motorszabályozás
Aszinkron motor vezérlési profilok: Optimalizált nyomaték mód, Változó nyomaték standard, Állandó nyomaték standard
Szinkron motor vezérlési profilok: Állandómágneses motor, Szinkron reluktancia motor
Maximum kimeneti frekvencia: 599 Hz
Kapcsolási frekvencia: 2...16 kHz állítható (4 kHz névleges)
Fékezési lehetőségek: DC injektálással, beépített fékchopper
Biztonsági funkciók
Safe Torque Off (STO): Igen
Safe Stop 1 (SS1): Igen
Safely Limited Speed (SLS): Igen
Safe brake management (SBC/SBT): Igen
Mechanikai jellemzők
Méretek (Sz x Ma x Mé): 144 x 350 x 206 mm
Nettó tömeg: 4,7 kg
Környezeti feltételek
Üzemi hőmérséklet: -15...50°C (terheléscsökkentés nélkül), 50...60°C (terheléscsökkentéssel)
Üzemi magasság: ≤ 1000 m (terheléscsökkentés nélkül), 1000...4800 m (1% terheléscsökkentés 100 m-enként)
Relatív páratartalom: 5...95% (kondenzáció nélkül)
Zaj szint: 54,5 dB
Rezgésállóság: 1,5 mm peak-to-peak (f= 2...13 Hz), 1 gn (f= 13...200 Hz)
Ütésállóság: 15 gn 11 ms-ig
