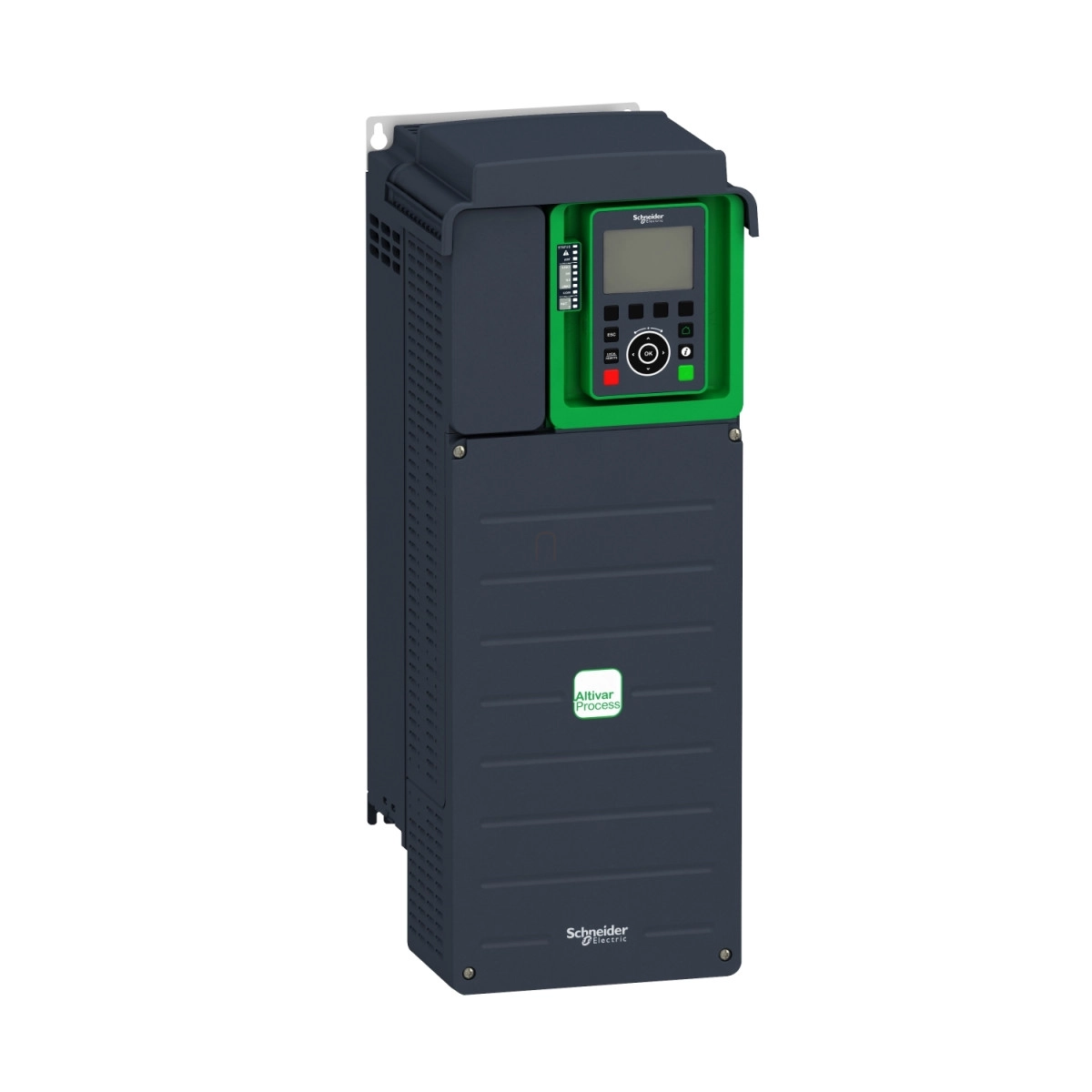

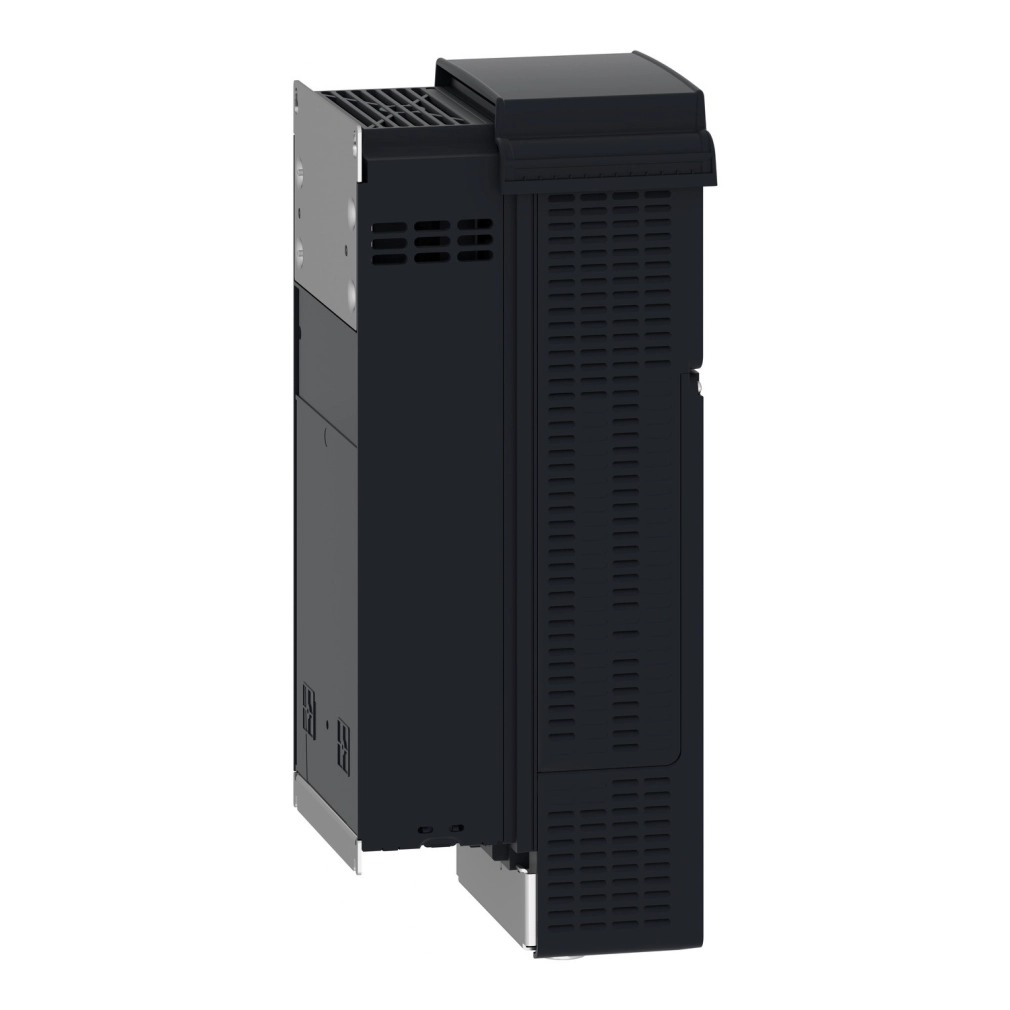

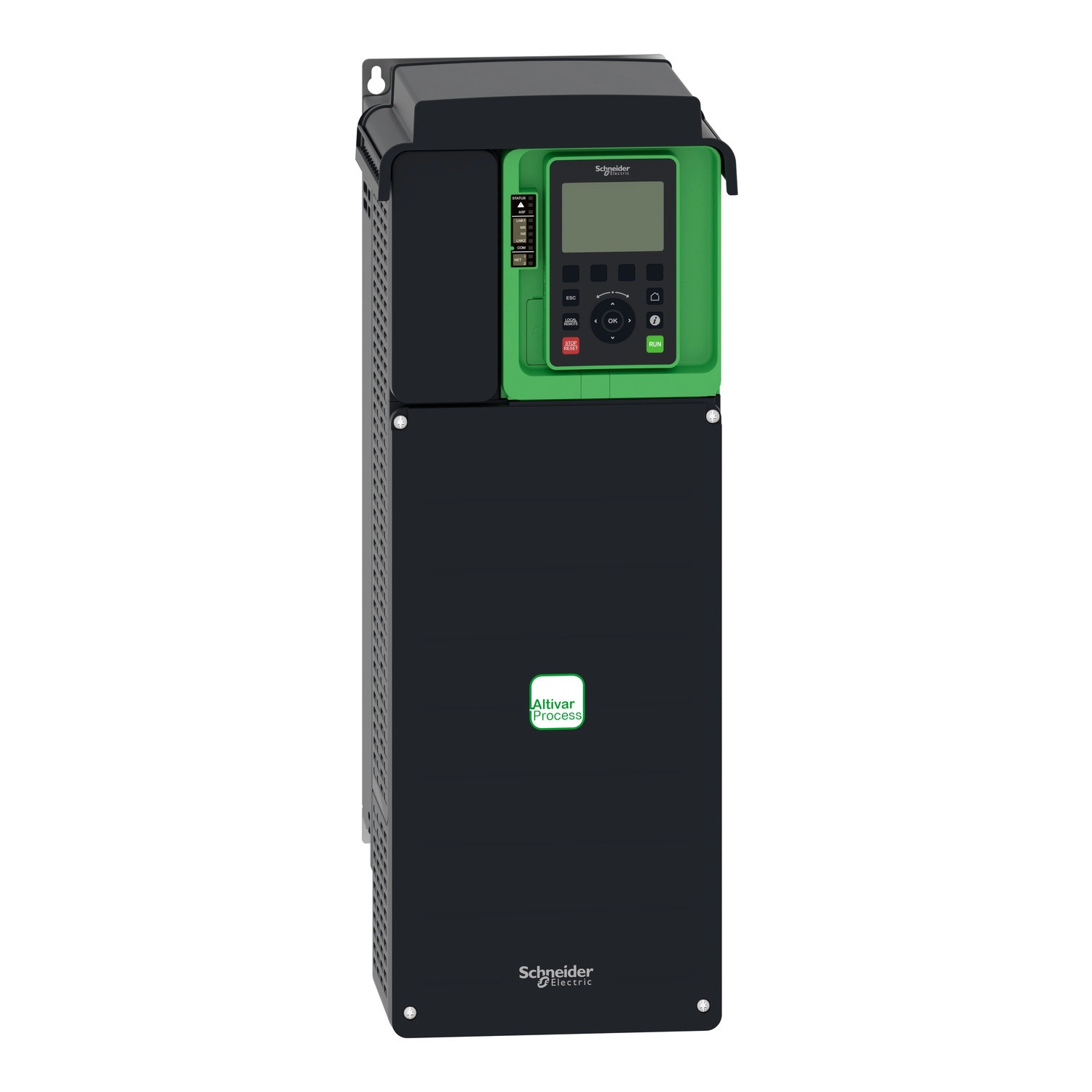

Schneider Electric Altivar Process ATV930 - ATV930U75M3 - frekvenciaváltó, 7,5kW, 3f, 230VAC, IP21, falra szerelhető, fékező egységgel
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Az ATV930U75M3 frekvenciaváltó rendkívül sokoldalú eszköz, amely mind szinkron, mind aszinkron motorok vezérlésére alkalmas. A beépített fékezőegységnek köszönhetően hatékonyan kezeli a motor regeneratív energiáját, így gyorsabb megállást és pontosabb pozicionálást tesz lehetővé. Az IP21 védettségi szint megfelelő védelmet biztosít por és csepegő víz ellen, miközben a falra szerelhető kivitel rugalmas telepítési lehetőségeket kínál. A kompakt méretei (211 × 545,9 × 235 mm) ellenére kimagasló teljesítményt nyújt, maximális kimeneti árama normál terhelésnél 32,7 A, nehéz terhelésnél pedig 25,4 A.
A kommunikációs lehetőségek terén az ATV930U75M3 kiemelkedően gazdag funkcionalitást kínál. Alapkiépítésben tartalmazza a Modbus soros, EtherNet/IP és Modbus TCP protokollokat, emellett számos opcionális kommunikációs modullal bővíthető, például Profibus DP V1, PROFINET, DeviceNet, EtherCAT vagy különböző CANopen interfészekkel. A bővíthetőségét tovább fokozzák a digitális és analóg I/O bővítőmodulok, valamint a különböző enkóder interfészek, amelyek szinte bármilyen automatizálási környezetbe való integrációt lehetővé tesznek. Az eszköz 10 digitális bemenettel, 2 digitális kimenettel, 3 analóg bemenettel és 2 analóg kimenettel rendelkezik, valamint 3 programozható relékimenettel is el van látva.
A biztonságtechnikai funkciók tekintetében az ATV930U75M3 több beépített biztonsági funkcióval rendelkezik, beleértve a Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS) és Safe brake management (SBC/SBT) funkciókat. Ezek a funkciók megfelelnek a legmagasabb biztonsági előírásoknak, és lehetővé teszik a frekvenciaváltó használatát olyan alkalmazásokban is, ahol fokozott személyi és gépi biztonságra van szükség. A komplex védelmi rendszer részeként számos motor- és hajtásvédelmi funkciót is tartalmaz, például túlmelegedés, túláram, fáziskiesés, túl- és alulfeszültség, földzárlat elleni védelem.
A készülék kiemelkedő műszaki paraméterei közé tartozik a maximum 599 Hz-es kimeneti frekvencia, a 0,01-9999 s között állítható gyorsítási és lassítási rámpák, a 2-16 kHz között állítható kapcsolási frekvencia, valamint a négynegyedes üzemeltetési képesség. Az eszköz megfelel a legfontosabb ipari szabványoknak és rendelkezik UL, CSA, TÜV és CE tanúsítványokkal. Az üzemi hőmérséklettartománya -15°C és +50°C között van (derating nélkül), illetve +50°C és +60°C között teljesítménycsökkentéssel. 1000 m-es tengerszint feletti magasságig teljes teljesítménnyel üzemeltethető, efölött pedig 4800 m-ig használható megfelelő teljesítménycsökkentés mellett.
Schneider Electric Altivar Process ATV930 - ATV930U75M3 műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Terméktípus: Frekvenciaváltó
Változat: Fékezőegységgel, standard verzió
Alkalmazási terület: Ipari alkalmazások
Motortípus: Szinkron motorok, aszinkron motorok
Elektromos jellemzők
Hálózati fázisszám: 3 fázis
Névleges tápfeszültség: 200-240 V (-15%...+10%)
Hálózati frekvencia: 50-60 Hz (±5%)
Névleges kimeneti áram: 32,7 A (normál terhelés esetén), 25,4 A (nehéz terhelés esetén)
Motorteljesítmény: 7,5 kW (normál terhelés), 5,5 kW (nehéz terhelés)
Maximális kimeneti feszültség: 240 V
Maximális kimeneti frekvencia: 599 Hz
Látszólagos teljesítmény: 9,9 kVA 240 V-on (normál terhelés), 7,6 kVA 240 V-on (nehéz terhelés)
Kapcsolási frekvencia: 2-16 kHz (állítható), névleges 4 kHz
Kommunikáció
Beépített kommunikációs protokollok: Modbus soros, EtherNet/IP, Modbus TCP
Opcionális kommunikációs modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen
Átviteli sebesség: 10/100 Mbit/s (Ethernet), 4,8-38,4 kbit/s (Modbus soros)
Be- és kimenetek
Digitális bemenetek száma: 10
Digitális kimenetek száma: 2
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Biztonsági funkciók
Safe Torque Off (STO): Van
Safe Stop 1 (SS1): Van
Safely Limited Speed (SLS): Van
Safe brake management (SBC/SBT): Van
Mechanikai jellemzők
Szerelési mód: Falra szerelhető
IP védettség: IP21
UL védettségi fokozat: UL type 1
EMC szűrő: Beépített (opcionálisan EMC lemezzel)
Szélesség: 211 mm
Magasság: 545,9 mm
Mélység: 235 mm
Nettó tömeg: 13,8 kg
Környezeti feltételek
Üzemi hőmérséklet: -15...50 °C (teljesítménycsökkentés nélkül), 50...60 °C (teljesítménycsökkentéssel)
Tárolási hőmérséklet: -40...70 °C
Relatív páratartalom: 5...95% (kondenzáció nélkül)
Működési magasság: Max. 1000 m (teljesítménycsökkentés nélkül), 1000-4800 m (1%-os teljesítménycsökkentés 100 m-enként)
Zajszint: 59,5 dB
Rezgésállóság: 1,5 mm csúcstól csúcsig (f=2-13 Hz), 1 gn (f=13-200 Hz)
Ütésállóság: 15 gn 11 ms-ig
Tanúsítványok
Termék tanúsítványok: UL, CSA, TÜV
Jelölés: CE
Szabványok: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
