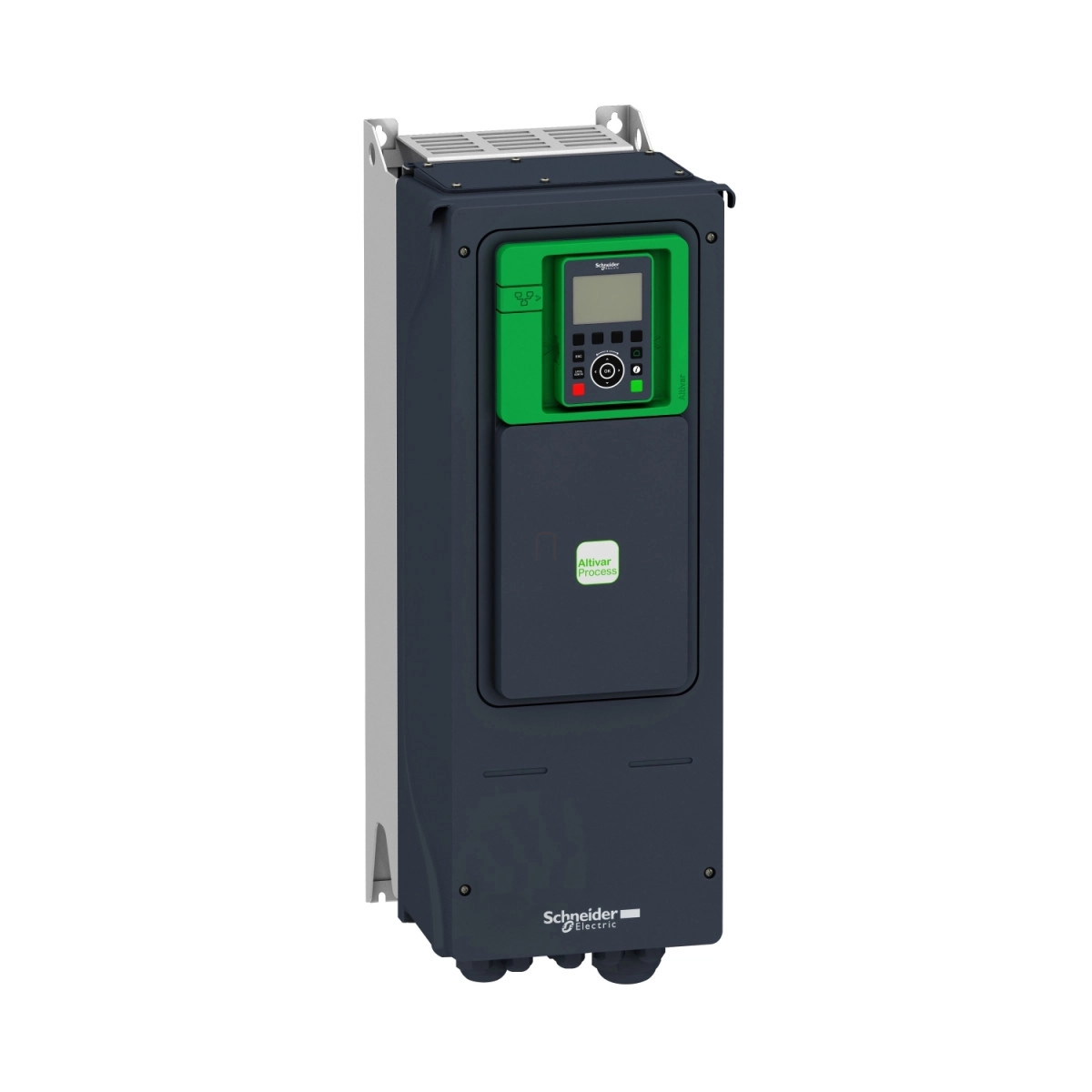

Az Altivar Process ATV900 termékcsaládba tartozó ATV950D18N4 frekvenciaváltó egy sokoldalú, ipari folyamatokhoz tervezett, nagy teljesítményű eszköz, amely tökéletes megoldást nyújt komplex motorvezérlési feladatokhoz. Ez a Schneider Electric által gyártott 18,5 kW-os változtatható fordulatszámú hajtás optimális választás mind aszinkron, mind szinkronmotorok meghajtására, különösen ipari környezetben.
Az ATV950D18N4 modell 400-480V-os háromfázisú tápellátással működik, és IP55 védettségi szinttel rendelkezik, ami kiválóan alkalmassá teszi poros és nedves környezetben történő használatra is. A beépített fékezőegység különösen hasznos olyan alkalmazásoknál, ahol gyors lassítás vagy pontos pozícionálás szükséges. A frekvenciaváltó 39,2 A folyamatos kimeneti áramot biztosít normál terhelés mellett 4 kHz-es kapcsolási frekvencián, míg nagy terhelés esetén 31,7 A áramerősséget képes szolgáltatni.
Kommunikációs képességei kiemelkedőek: alapkiépítésben támogatja az EtherNet/IP, Modbus TCP és soros Modbus protokollokat. Emellett számos kommunikációs modul opcióként telepíthető, például Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink interfészek. A készülék bővíthető digitális és analóg I/O bővítőmodulokkal, kimeneti relé bővítőmodullal, valamint különféle enkóder interfész modulokkal is, ami rendkívüli rugalmasságot biztosít a rendszerintegrációban. A berendezés fali szerelésre tervezték, méretei 264 mm széles, 678 mm magas és 299 mm mély, nettó tömege 20,6 kg.
Az ATV950D18N4 fejlett motorvezérlési profilokkal rendelkezik, amelyek lehetővé teszik aszinkron motorok esetén az optimalizált nyomaték módot, állandó nyomaték és változó nyomaték szabályozást, míg szinkronmotoroknál támogatja a permanens mágneses és a szinkron reluktancia motorokat is. Maximális kimeneti frekvenciája 599 Hz, a gyorsítási és lassítási rámpák lineárisan állíthatók 0,01-9999 másodperc között. A négynegyedes üzemelés lehetősége, az automatikus motorcsúszás-kompenzáció és a DC injektálással történő fékezés tovább növeli a készülék sokoldalúságát.
Schneider Electric Altivar Process ATV950 - ATV950D18N4 műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Termék specifikus alkalmazás: Ipari folyamatirányítás
Termék vagy komponens típusa: Változtatható fordulatszámú hajtás
Változat: Fékezőegységgel, standard verzió
Eszköz alkalmazása: Ipari alkalmazás
Termék rendeltetése: Aszinkron motorok, szinkronmotorok
Elektromos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...480 V (-15...+10%)
Relatív szimmetrikus hálózati feszültség tűrés: 10%
Relatív szimmetrikus hálózati frekvencia tűrés: 5%
Névleges kimeneti áram: 39,2 A
Folyamatos kimeneti áram: 39,2 A 4 kHz-en normál terheléshez, 31,7 A 4 kHz-en nagy terheléshez
Motor teljesítmény: 18,5 kW normál terheléshez, 15,0 kW nagy terheléshez
Látszólagos teljesítmény: 24 kVA 480 V-nál (normál terhelés), 20,3 kVA 480 V-nál (nagy terhelés)
Kommunikációs portok
Kommunikációs port protokoll: EtherNet/IP, Modbus TCP, Modbus soros
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén, 4,8, 9,6, 19,2, 38,4 kbit/s Modbus soros esetén
Adatcsere mód: Fél duplex, teljes duplex, autonegociáció Ethernet IP/Modbus TCP
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy nincs paritás a Modbus soros esetén
Bemenetek és kimenetek
Diszkrét bemenetek száma: 10
Diszkrét kimenetek száma: 2
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Védelem és biztonság
EMC szűrő: Integrált, EMC lemez opcióval
IP védettségi fokozat: IP55
Védelmi fokozat: UL 1-es típus
Biztonsági funkciók: Biztonságosan korlátozott sebesség (SLS), Biztonságos fék menedzsment (SBC/SBT), Biztonságos Stop 1 (SS1), Biztonságos nyomaték kikapcsolás (STO)
Fizikai jellemzők
Szerelési mód: Fali szerelés
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 299 mm
Környezeti jellemzők
Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig földhöz képest
Zajszint: 53,7 dB
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 2...13 Hz), 1 gn (f= 13...200 Hz)
Ütésállóság: 15 gn 11 ms-ig
Relatív páratartalom: 5...95% kondenzáció nélkül
Környezeti levegő hőmérséklet működés közben: -15...40°C (teljesítménycsökkentés nélkül), 40...50°C (teljesítménycsökkentéssel)
Tengerszint feletti magasság: <= 1000 m teljesítménycsökkentés nélkül, 1000...4800 m 1% áramcsökkentéssel 100 méterenként
