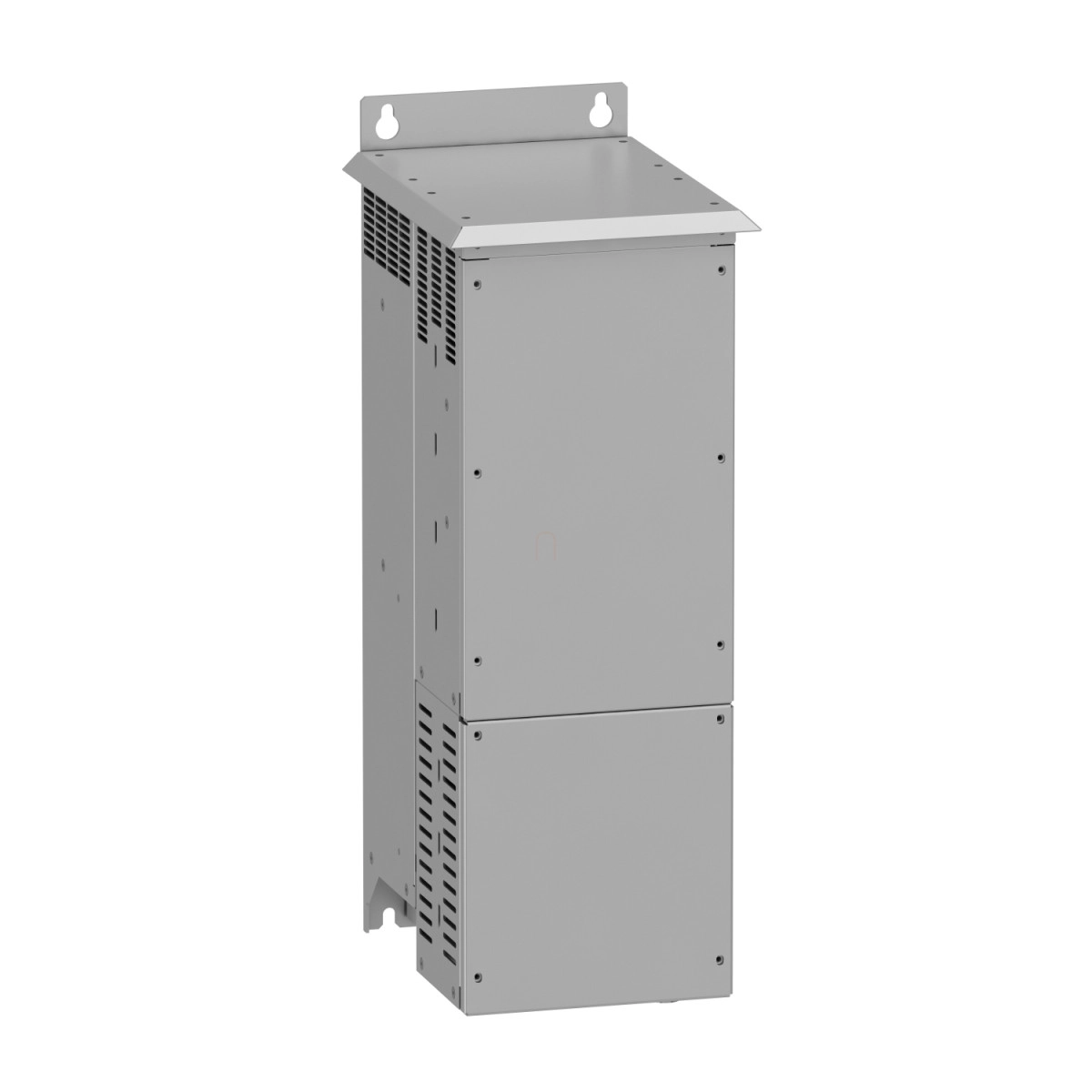

Schneider Electric Altivar Process ATV960 - VW3A7105 - frekvenciaváltó kiegészítő, fékvezérlő egység ATV900 frekvenciaváltóhoz, 2,5 Ohm, 100kW, IP20, 400VAC
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A VW3A7105 fékezőegység kifejezetten az olyan ATV930 típusú változtatható sebességű meghajtásokkal való együttműködésre lett optimalizálva, amelyek nem rendelkeznek beépített fékvágó egységgel. A kompatibilis modellek közé tartoznak a 110 kW, 130 kW és 160 kW teljesítményű, 380...480 V feszültségtartományú változatok. A termék tehát ideális választás olyan ipari környezetben, ahol ezekkel a frekvenciaváltó típusokkal találkozhatunk és hatékony fékezési megoldásra van szükség.
A VW3A7105 modell maximális fékezési teljesítménye 160 kW, állandó fékezési teljesítménye pedig 100 kW a bekapcsolási küszöbértéknél és állandó teljesítmény mellett. A terhelési tényező rugalmasan alkalmazható: 0,05 terhelési tényező mellett 320 kW, 0,15 terhelési tényező mellett 250 kW, 0,5 terhelési tényező mellett 200 kW, valamint 1,0 terhelési tényező mellett 160 kW állandó teljesítmény érhető el a bekapcsolási küszöbnél. Ez a sokoldalúság lehetővé teszi, hogy a fékezőegységet különböző követelményű alkalmazásokhoz igazítsuk, az ideiglenes nagy teljesítményű fékezési igényektől a folyamatos, alacsonyabb teljesítményű fékezési követelményekig.
A technikai specifikációkat tekintve a VW3A7105 aktiválási küszöbértéke 780 V DC ±1%, maximális DC busz feszültsége pedig 850 V. A minimum ellenállás érték, amelyet a fékezőegységhez kell csatlakoztatni, 2,5 Ohm. Az egység integrált hőmérsékletvédelemmel rendelkezik, amely hőérzékelő szondán keresztül biztosítja a megfelelő védelmet túlmelegedés ellen. A hőveszteség mindössze 400 W, ami hatékony energiafelhasználást jelez.
Fizikai jellemzőit tekintve a VW3A7105 fékezőegység méretei: 216 mm szélesség, 658 mm magasság és 303 mm mélység, nettó tömege pedig 17 kg. Az egység hűtéséhez 166 m³/h térfogatú hűtőlevegő szükséges. Üzemelési pozícióját tekintve a készüléket függőlegesen kell felszerelni, legfeljebb ±10 fokos eltéréssel. Mechanikai robusztusságát tekintve megfelel az IEC 60721-3-3 szerinti 3M4 rezgési osztálynak.
Környezeti szempontból a VW3A7105 IP20-as védelmi fokozattal rendelkezik, a tetején pedig IP21 védettséggel. Üzemelési magassága legfeljebb 1000 méter lehet teljesítménycsökkenés nélkül, 1000-4000 méter között pedig 100 méterenként 1% áramerősség-csökkentés szükséges. A készülék -10 és +50 °C közötti környezeti hőmérsékleten használható, tárolási hőmérséklet-tartománya pedig -40 és +70 °C között van.
Schneider Electric Altivar Process ATV960 - VW3A7105 -frekvenciaváltó kiegészítő, fékvezérlő egység ATV900 frekvenciaváltóhoz, 2,5 Ohm, 100kW, IP20, 400VAC műszaki adatok
Fő adatok
Terméknév: VW3A7105 fékvezérlő egység
Kompatibilitás: Altivar Process ATV900 sorozat
Termék kompatibilitás: Változtatható sebességű meghajtás ATV930 fékvágó nélkül 110 kW 380...480 V, Változtatható sebességű meghajtás ATV930 fékvágó nélkül 130 kW 380...480 V, Változtatható sebességű meghajtás ATV930 fékvágó nélkül 160 kW 380...480 V
Hőveszteség: 400 W
Minimális ellenállás érték: 2,5 Ohm
Védelmi típus: Integrált hővédelem hőérzékelő szondán keresztül
Kiegészítő információk
Maximális fékezési teljesítmény: 160 kW
Állandó fékezési teljesítmény: 100 kW (állandó teljesítménynél és bekapcsolási küszöbnél)
Terhelési tényező: 0,05 esetén 320 kW állandó teljesítménynél és bekapcsolási küszöbnél, 0,15 esetén 250 kW állandó teljesítménynél és bekapcsolási küszöbnél, 0,5 esetén 200 kW állandó teljesítménynél és bekapcsolási küszöbnél, 1 esetén 160 kW állandó teljesítménynél és bekapcsolási küszöbnél
Aktiválási küszöb: 780 V DC +/- 1%
Maximális DC busz feszültség: 850 V
Szélesség: 216 mm
Magasság: 658 mm
Mélység: 303 mm
Hűtőlevegő térfogata: 166 m³/h
Üzemelési pozíció: Függőleges +/- 10 fok
Mechanikai robusztusság: Rezgési osztály 3M4 az IEC 60721-3-3 szerint
Környezeti feltételek
IP védelmi fokozat: IP20, IP21 (felül)
Üzemelési magasság: <= 1000 m teljesítménycsökkenés nélkül, 1000...4000 m áramerősség-csökkentéssel 1% / 100 m
Üzemi környezeti hőmérséklet: -10...50 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Kapcsolási séma
Ajánlott séma: A1: Frekvenciaváltó, A2: Fékezőegység, A3: Fékező ellenállás, PA, PB, PC: DC busz, T2, T3: Hőrelé
