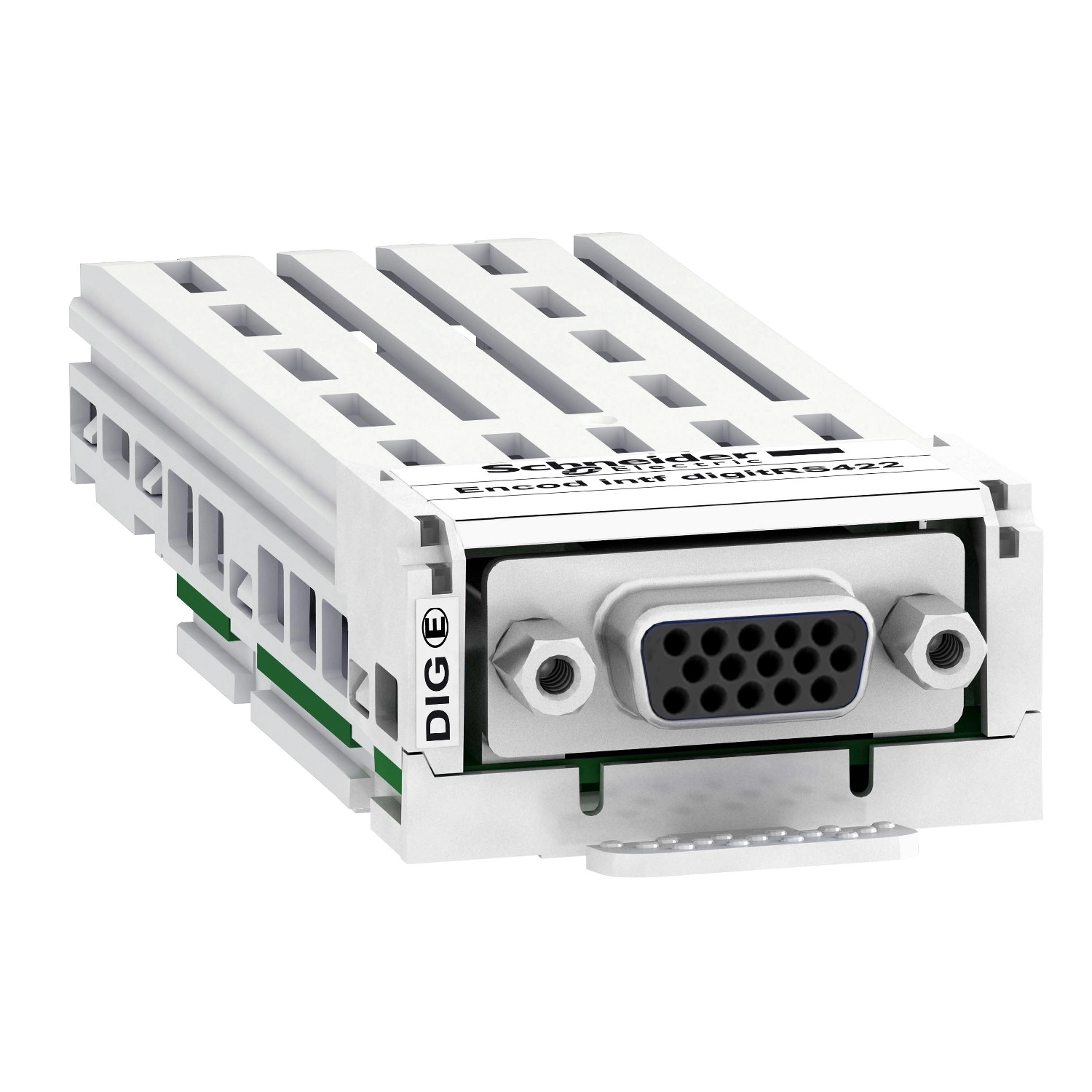

Schneider Electric Altivar Process - VW3A3420 - frekvenciaváltó kiegészítő, Interfész modul, digitális enkóder, ATV340 - 900 frekvenciaváltókhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A VW3A3420 modul számos enkóder típust támogat, ami rendkívüli rugalmasságot biztosít a felhasználásban. Kezeli az EnDat 2.2 protokollt, különböző A/B/I inkrementális enkóder típusokat (XCC1 típus R és X), valamint SSI abszolút enkódereket (XCC2 típus SG és XCC3 típus SB). Az RS422 kommunikációs protokoll használatával megbízható adatátvitelt biztosít. A modul különböző tápfeszültség-igényekhez alkalmazkodik: működtethető 5V DC (feszültség határok: 4,75-5,25V), 12V DC (feszültség határok: 11,4-12,6V) vagy 24V DC (feszültség határok: 22,8-25,2V) tápfeszültséggel, így különböző alkalmazási környezetekben rugalmasan használható. A maximális áramfelvétel 0,25A 5V DC esetén, illetve 0,1A 12V DC és 24V DC esetén.
A VW3A3420 modul kiváló műszaki jellemzőkkel rendelkezik, amelyek tovább növelik használhatóságát különböző ipari környezetekben. Az eszköz beépített védelmi funkciókkal rendelkezik, beleértve a rövidzárlat és túlterhelés elleni védelmet. A maximális működési frekvencia 1000 kHz, ami biztosítja a gyors és pontos adatfeldolgozást. Az eszközök közötti maximális kábelhosszúságok az enkóder típusától függően változnak: A/B/I típusoknál 100 méter, SSI típusoknál 50 méter, illetve 100 méter 300 kHz-nél, valamint EnDat 2.2 esetén 50 méter, vagy 100 méter terjedéskésleltetés kompenzációval. A bemeneti impedancia 121 Ohm. A modul 1 db nagy sűrűségű SUB-D 15 anya csatlakozóval rendelkezik, amely biztosítja a biztonságos és stabil kapcsolatot az enkóderekkel. A VW3A3420 modulon TTL jelszintek alkalmazhatók, és különböző jeltípusokkal kompatibilis: Data+, Data- (EnDat 2.2 és SSI), valamint Temp+, Temp-, A+, A-, B+, B-, I+, I- (A/B/I). A kimeneti jelek között szerepelnek a Clock+, Clock- (SSI) és Data+, Data-, Clock+, Clock- (EnDat 2.2).
A Schneider Electric VW3A3420 digitális enkóder interfész modul tökéletes választás olyan ipari alkalmazásokban, ahol pontos pozíció- vagy sebességmérésre van szükség. Ideális megoldás gyártósorokhoz, automatizált rendszerekhez, anyagmozgatási feladatokhoz, és minden olyan területen, ahol a precíz mozgásvezérlés kulcsfontosságú. A kompakt kialakítás (nettó súlya mindössze 0,15 kg) és a széles körű kompatibilitás különböző enkóder típusokkal lehetővé teszi a modulnak különböző meglévő rendszerekbe való egyszerű integrálását, miközben az RS422 kommunikációs protokoll biztosítja az adatátvitel megbízhatóságát és zavarállóságát. A Schneider Electric VW3A3420 használatával jelentősen növelhető a frekvenciaváltós rendszerek pontossága és hatékonysága.
Schneider Electric Altivar Process - VW3A3420 - frekvenciaváltó kiegészítő, Interfész modul, digitális enkóder, ATV340 - 900 frekvenciaváltókhoz műszaki adatok
Fő jellemzők
Termékcsalád: Altivar
Komponens típusa: Digitális enkóder interfész modul
Kompatibilitás: Altivar Process ATV900, Altivar Process Modular, Altivar Machine ATV340
Kommunikációs port protokoll: RS422
Enkóder specifikációk
Támogatott enkóder típusok:
- EnDat 2.2
- A/B/I inkrementális XCC1 típus R
- A/B/I inkrementális XCC1 típus X
- SSI abszolút enkóder XCC2 típus SG
- SSI abszolút enkóder XCC3 típus SB
Elektromos jellemzők
Névleges tápfeszültség:
- 5 V DC (feszültség határok: 4,75...5,25 V)
- 12 V DC (feszültség határok: 11,4...12,6 V)
- 24 V DC (feszültség határok: 22,8...25,2 V)
Maximális áramfelvétel:
- 0,25 A 5 V DC esetén
- 0,1 A 12 V DC esetén
- 0,1 A 24 V DC esetén
Védelmi funkciók: Rövidzárlat elleni védelem, Túlterhelés elleni védelem
Teljesítmény jellemzők
Maximális működési frekvencia: 1000 kHz
Eszközök közötti maximális kábelhosszúság:
- 100 m (A/B/I)
- 50 m (SSI)
- 100 m (SSI) 300 kHz esetén
- 50 m (EnDat 2.2)
- 100 m (EnDat 2.2) terjedéskésleltetés kompenzációval
Bemeneti impedancia: 121 Ohm
Jelek és csatlakozók
Bemeneti jelek:
- Data+, Data- (EnDat 2.2)
- Data+, Data- (SSI)
- Temp+, Temp-, A+, A-, B+, B-, I+, I- (A/B/I)
- TTL
Kimeneti jelek:
- Clock+, Clock- (SSI)
- Data+, Data-, Clock+, Clock- (EnDat 2.2)
Csatlakozó típus: 1 db nagy sűrűségű SUB-D 15 anya
Fizikai jellemzők
Nettó súly: 0,15 kg
