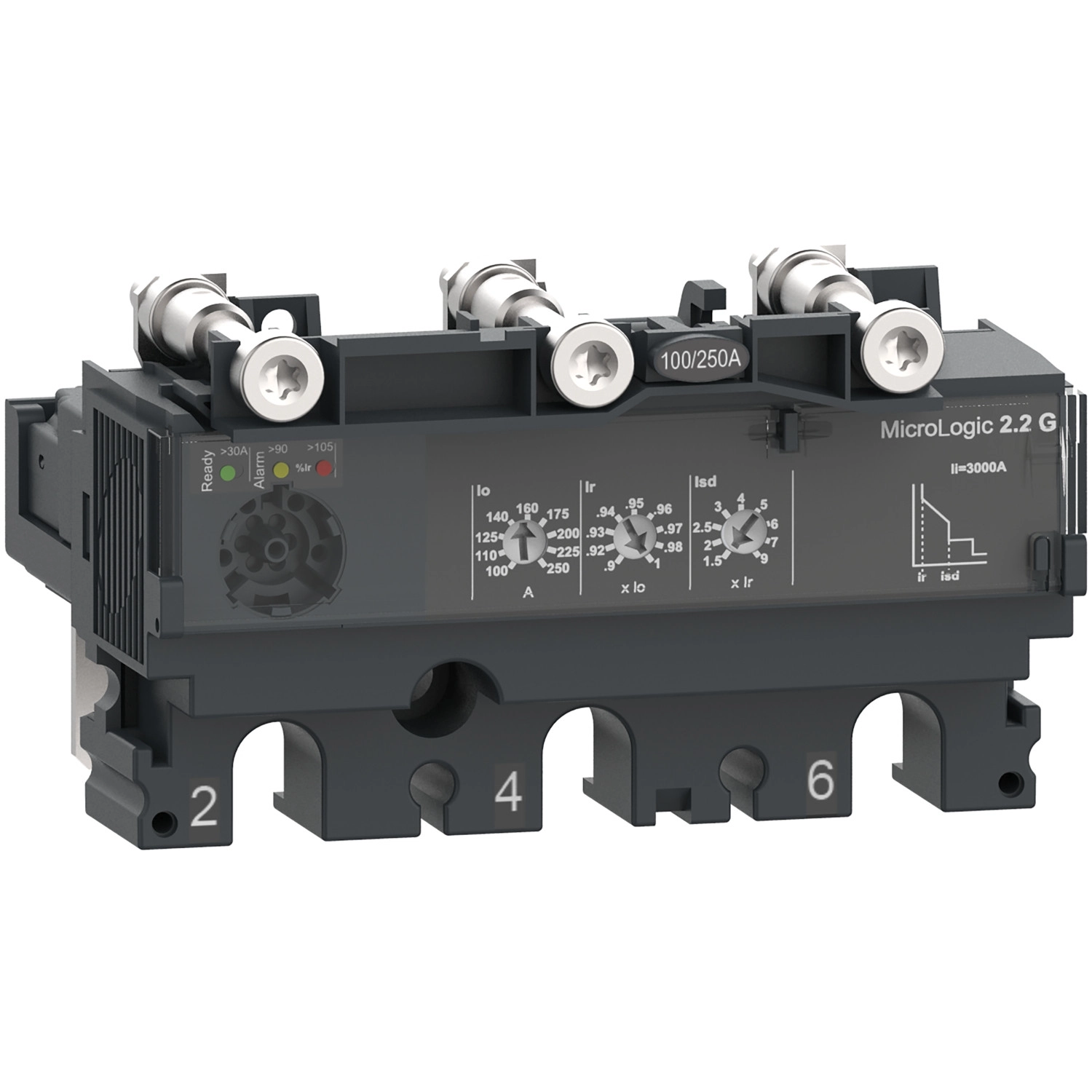

Schneider Electric ComPacT NSX (2021) - C1032G040 - Kioldóegység MicroLogic 2.2 G NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 40 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A MicroLogic 2.2G kioldóegység 40A névleges áramerősséggel rendelkezik 40°C környezeti hőmérsékleten, és 690V AC 50/60 Hz névleges üzemi feszültségen működik. Az eszköz LSoI védelmi funkciókat kínál, amelyek magukban foglalják a túlterhelés elleni védelmet (L), a rögzített késleltetésű rövidzárlat elleni védelmet (So) és a pillanatnyi rövidzárlat elleni védelmet (I). A túlterhelésvédelem (Ir) 9 különböző beállítással, 18-40A tartományban állítható, míg a rövid idejű rövidzárlat védelem (Isd) 1,5-9 x Ir értékek között szabályozható. A pillanatnyi rövidzárlat védelem (Ii) fix 600A értékre van állítva, ami gyors lekapcsolást biztosít kritikus hibaállapotok esetén.
A kioldóegység fejlett helyi jelzőrendszerrel rendelkezik, amely vizuális visszajelzést ad az üzemállapotról. A villogó zöld LED jelzi az üzemkész állapotot, míg a piros LED a névleges áram 105%-át elérő túlterhelést, a narancs LED pedig a névleges áram 90%-át elérő állapotot jelzi. A termék 20 perces termikus memóriával rendelkezik a kioldás előtt és után, ami biztosítja a pontos védelmet ismétlődő túlterhelések esetén is. A MicroLogic 2.2G kioldóegység rögzített késleltetésű túlterhelésvédelmet biztosít, amely 15 másodperc 1,5 x Ir, 0,35 másodperc 7,2 x Ir, illetve 0,5 másodperc 6 x Ir esetén.
A Schneider Electric C1032G040 kioldóegység környezeti paraméterei is figyelemre méltóak: széles működési hőmérséklettartománnyal rendelkezik (-25°C-tól +70°C-ig), tárolási hőmérséklettartománya pedig -50°C-tól +85°C-ig terjed. IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és megfelel az EN/IEC 60947-2 szabványnak. II-es érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatú környezetben is alkalmazható az IEC 60947-1 előírásainak megfelelően. Az eszköz nem tartalmaz földzárlatvédelmet és zóna szelektív reteszelést (ZSI), így elsősorban olyan alkalmazásokhoz ajánlott, ahol ezek a funkciók nem szükségesek, vagy külön eszközökkel valósítják meg őket.
Schneider Electric ComPacT NSX (2021) - C1032G040 -Kioldóegység MicroLogic 2.2 G NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 40 A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Termékcsalád: ComPacT NSX100...250
Termék vagy komponens típusa: Kioldóegység
Kioldóegység neve: MicroLogic 2.2 G
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Eszköz alkalmazása: Generátor
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Védelmi funkciók
Kioldóegység védelmi funkciók: LSoI
Védelem típusa:
L: túlterhelés elleni védelem (hosszú idejű)
So: rövid idejű rövidzárlat elleni védelem rögzített késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges árama: 40 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító felszerelési módja: Fix
Kiegészítő információk
Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú idejű védelmi kioldási beállítási tartomány [Ir]: 18...40 A
Hosszú idejű védelmi késleltetés beállítási típusa tr: Fix
Hosszú idejű védelmi késleltetés beállítási tartománya [tr]:
15 s 1,5 x Ir esetén
0,35 s 7,2 x Ir esetén
0,5 s 6 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelmi kioldás beállítási típusa Isd: Állítható
Rövid idejű védelmi kioldási beállítási tartomány [Isd]: 1,5...9 x Ir
Rövid idejű védelmi késleltetés beállítási típusa tsd: Fix
Pillanatnyi védelmi kioldás beállítási típusa Ii: Fix
Pillanatnyi védelmi kioldás beállítási tartomány [Ii]: 600 A
Földzárlat védelem: Nincs
Zóna szelektív reteszelés ZSI: Nincs
Helyi jelzés:
Villogó LED (zöld) az üzemkész állapothoz
LED 105% Ir (piros) túlterhelés esetén
LED 90% Ir (narancs) túlterhelés esetén
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
