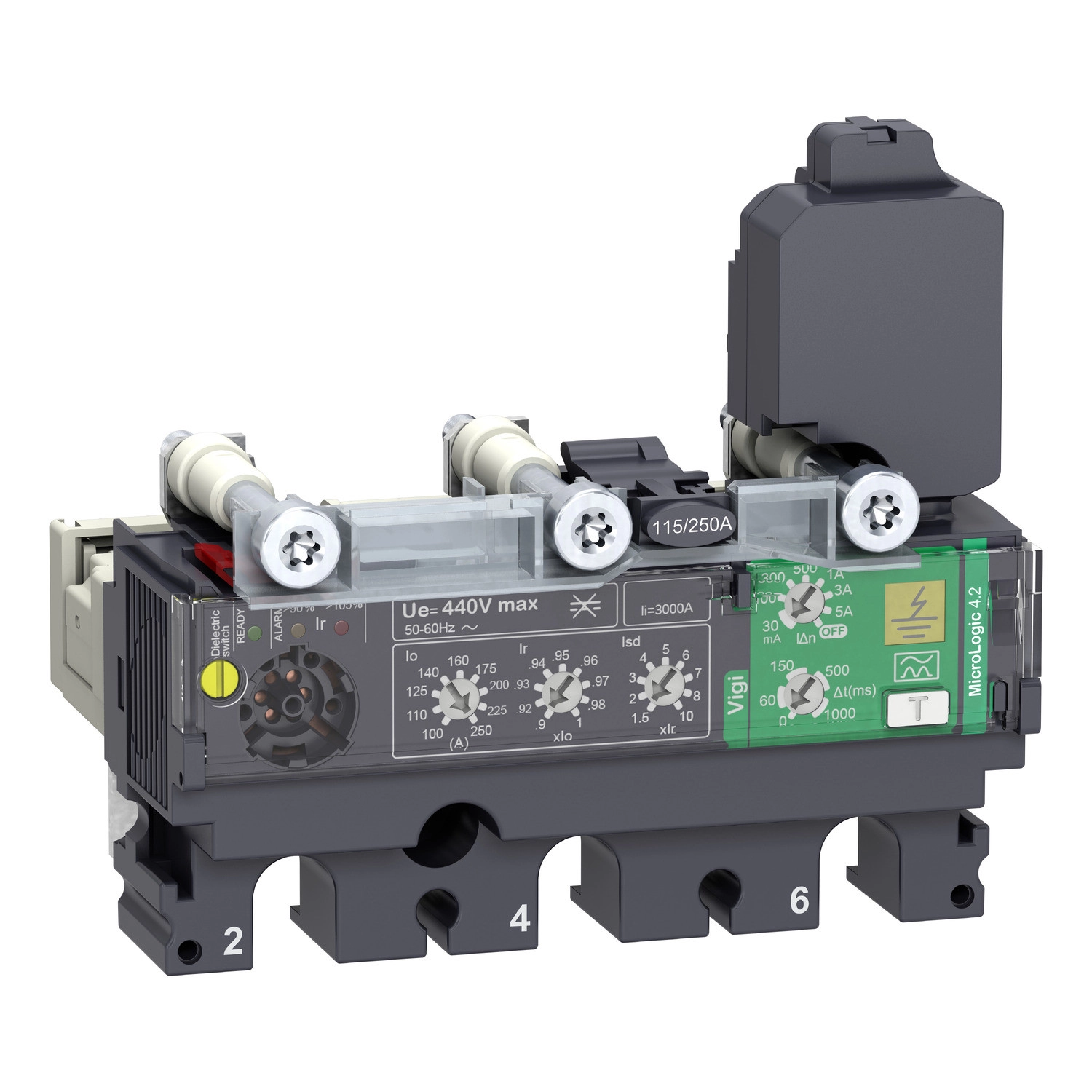

Schneider Electric ComPacT NSX (2021) - C1034V040 - Kioldóegység MicroLogic 4.2 NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 40A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A MicroLogic Vigi 4.2 kioldóegység egy 3 pólusú (3P) kivitel, amely 40A névleges áramerősségre van kalibrálva 40°C környezeti hőmérsékleten. A berendezés LSoIR védelmi funkciókat biztosít, ami magában foglalja a túlterhelés elleni (L), rögzített késleltetésű rövidzárlat elleni (So), pillanatműködésű rövidzárlat elleni (I), valamint a földzárlat elleni (R) védelmet is. A készülék 440V AC üzemi feszültségen működik, 50/60 Hz hálózati frekvencián.
A túlterhelés elleni védelem (Ir) 9 különböző beállítással konfigurálható, tartománya 18-40A közötti. A hosszú késleltetésű védelmi idő rögzített, és a túlterhelés mértékétől függően változik: 400 másodperc 1,5×Ir, 16 másodperc 6×Ir, valamint 11 másodperc 7,2×Ir túlterhelés esetén. A kioldóegység 20 perces termikus memóriával rendelkezik a kioldás előtti és utáni időszakban, így képes figyelembe venni a rendszer termikus előéletét. A rövid késleltetésű zárlati védelem (Isd) beállítható, 1,5-10×Ir tartományban, míg a késleltetési idő (tsd) rögzített. A pillanatműködésű zárlati védelem (Ii) beállítása szintén rögzített, 600A értéken.
A MicroLogic Vigi 4.2 kioldóegység egyik különösen értékes tulajdonsága az integrált földzárlat védelem, amely Class A besorolású. A földzárlati érzékenység (IΔn) széles tartományban, 0,03A és 5A között állítható (0,03A, 0,1A, 0,3A, 0,5A, 1A, 3A, 5A értékeken). A földzárlat védelmi késleltetés (Δt) szintén állítható: 0 ms, 60 ms, 150 ms, 500 ms vagy 1 s értékekre. A földzárlat védelmi funkció akár ki is kapcsolható az IΔn forgókapcsoló segítségével.
A készülék helyi jelzőrendszerrel is rendelkezik, amely villogó zöld LED-del jelzi az üzemkész állapotot, piros LED-del a 105%-os Ir túlterhelést, narancssárga LED-del a 90%-os Ir túlterhelést, valamint sárga színjelzéssel a maradékáramot. A berendezés Class II érintésvédelmi osztályú, 3-as szennyezettségi fokozatú környezetben is használható az IEC 60947-1 szabvány szerint, valamint IP40 védettséggel rendelkezik az IEC 60529 szabványnak megfelelően. Működési hőmérséklettartománya rendkívül széles, -25°C és +70°C között, tárolási hőmérséklettartománya pedig -40°C és +85°C között van, ami kiemelkedő robusztusságot biztosít különböző környezeti feltételek mellett is.
Schneider Electric ComPacT NSX (2021) - C1034V040 -Kioldóegység MicroLogic 4.2 NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 40A, 3P3d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Termékcsalád részletesen: ComPacT NSX100...250
Komponens típusa: Kioldóegység
Kioldóegység neve: MicroLogic 4.2
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Alkalmazási terület: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Védelmi funkciók
Védelmi funkciók: LSoIR
Védelem típusa:
L: túlterhelés elleni védelem (hosszú késleltetésű)
So: rövid késleltetésű zárlati védelem rögzített késleltetéssel
I: pillanatműködésű zárlati védelem
R: földzárlat védelem
Kioldóegység névleges árama: 40 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Kiegészítő tulajdonságok
Hosszú késleltetésű kioldási áram beállítás típusa Ir (termikus védelem): 9 beállítási lehetőség
Hosszú késleltetésű kioldási áram beállítási tartomány [Ir]: 18...40 A
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Rögzített
Hosszú késleltetésű védelem késleltetési tartomány [tr]: 11 s 7,2 × Ir esetén, 16 s 6 × Ir esetén, 400 s 1,5 × Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási áram beállítás típusa Isd: Állítható
Rövid késleltetésű védelem kioldási áram beállítási tartomány [Isd]: 1,5...10 × Ir
Rövid késleltetésű védelem késleltetés beállítás típusa tsd: Rögzített
Pillanatműködésű védelem kioldási áram beállítás típusa Ii: Rögzített
Pillanatműködésű védelem kioldási áram beállítási tartomány [Ii]: 600 A
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztálya: A osztály
Földzárlat védelem érzékenység beállítás típusa IΔn: Állítható
Földzárlat védelem érzékenység beállítási tartomány [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Földzárlat védelem speciális üzemmód: Kikapcsolás az IΔn forgókapcsolóval
Földzárlat védelem késleltetés beállítás típusa Δt: Állítható
Földzárlat védelem késleltetés beállítási tartomány [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Zóna szelektív reteszelés ZSI: Nincs
Jelzések
Helyi jelzés: Villogó LED (zöld) üzemkész állapotra, LED 105 % Ir (piros) túlterhelésre, LED 90 % Ir (narancssárga) túlterhelésre, Színes jelző (sárga) maradékáramra
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Áramütés elleni védelem osztálya: II osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -25…70 °C
Környezeti hőmérséklet tároláskor: -40…85 °C
