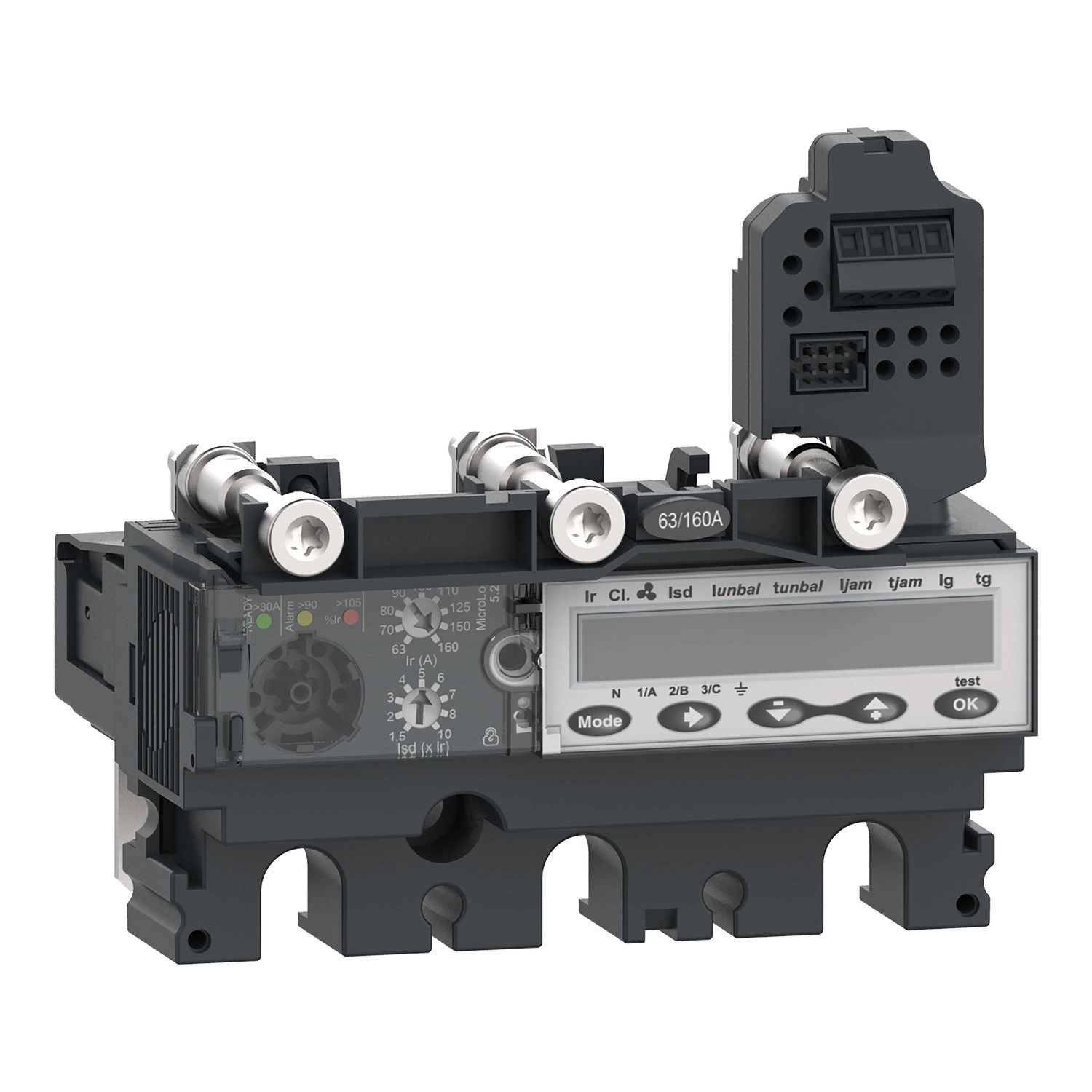

Schneider Electric ComPacT NSX (2021) - C1035E040 - Kioldóegység MicroLogic 5.2 E NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 40A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A MicroLogic 5.2E kioldóegység fejlett védelmi funkciókkal rendelkezik, amelyek között megtalálható az LSI védelem - vagyis túlterhelés elleni védelem (L), késleltetett zárlati védelem (S) és a villámgyors zárlati védelem (I). A termék 40A névleges árammal rendelkezik 40°C környezeti hőmérsékleten, és 690V AC 50/60 Hz névleges üzemi feszültségen működik. A megszakító rögzítési módja fix, ami biztosítja a stabil működést bármilyen alkalmazási környezetben.
A MicroLogic 5.2E egyik legfontosabb előnye a részletes beállítási lehetőségek sora. A túlterhelés elleni védelem (Ir) 9 különböző beállítással rendelkezik, 18-40A tartományban állítható. A késleltetett zárlati védelem (Isd) szintén 9 féle beállítással 1,5-10 x Ir között változtatható, míg a villámgyors zárlati védelem (Ii) 1,5-15 x In közötti tartományban állítható. A védelmi késleltetések szintén nagy rugalmasságot kínálnak: a hosszú késleltetés (tr) 15-400 s között állítható 1,5 x Ir terhelésnél, míg a rövid késleltetés (tsd) beállítható I²t=off vagy I²t=on módban is. A termék 20 perces termikus memóriával rendelkezik a kioldás előtt és után is, ami kiváló védelmet biztosít a rendszernek.
A MicroLogic 5.2E különlegessége, hogy beépített energiamérővel rendelkezik, ami LCD kijelzőn jeleníti meg a mérési adatokat. A helyi jelzést villogó LED-ek biztosítják: zöld LED jelzi a működésre kész állapotot, vörös LED a 105%-os túlterhelést, narancssárga LED pedig a 90%-os túlterhelést. A kioldóegység fejlett kommunikációs képességekkel is rendelkezik, adatokat szolgáltatva az energiafogyasztásról, védelmi és riasztási beállításokról, időbélyeggel ellátott eseménynaplókról, pillanatnyi és átlagos értékekről, karbantartási indikátorokról, teljesítményminőségről és maximális/minimális értékekről. A C1035E040 kioldóegység rendelkezik zóna-szelektív reteszelési (ZSI) funkcióval is, ami tovább növeli a védelmi rendszer intelligenciáját.
Schneider Electric ComPacT NSX (2021) - C1035E040 - Kioldóegység MicroLogic 5.2 E NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 40A, 3P3d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT NSX
Termékcsalád típusa: ComPacT NSX100...250
Termék vagy komponens típusa: Kioldóegység
Kioldóegység neve: MicroLogic 5.2 E
Kioldóegység technológiája: Elektronikus
Kompatibilis sorozatok: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Alkalmazás: Elosztás
Pólusok és védelem
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Kioldóegység védelmi funkciói: LSI
Védelem típusa:
- L: túlterhelés elleni védelem (hosszú késleltetésű)
- S: rövidzárlat elleni védelem (rövid késleltetésű)
- I: rövidzárlat elleni védelem (azonnali)
Elektromos jellemzők
Kioldóegység névleges árama: 40 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési módja: Fix
Védelmi beállítások
Hosszú késleltetésű kioldás beállítási típusa Ir (termikus védelem): 9 fokozatban állítható
Hosszú késleltetésű védelem kioldási beállítási tartomány [Ir]: 18...40 A
Hosszú késleltetésű védelem késleltetési beállítás típusa tr: Állítható
Hosszú késleltetésű védelem késleltetési beállítási tartomány [tr]:
- 15…400 s 1,5 × Ir értéknél
- 0,35…11 s 7,2 × Ir értéknél
- 0,5…16 s 6 × Ir értéknél
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási beállítás típusa Isd: 9 fokozatban állítható
Rövid késleltetésű védelem kioldási beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetési beállítás típusa tsd: Állítható
Rövid késleltetésű védelem késleltetési beállítási tartomány [tsd]:
- 0…0,4 s I²t=off
- 0,1…0,4 s I²t=on
Azonnali védelem kioldási beállítás típusa Ii: Állítható
Azonnali védelem kioldási beállítási tartomány [Ii]: 1,5...15 x In
Földzárlat elleni védelem: Nincs
További funkciók
Zóna-szelektív reteszelés ZSI: Van
Helyi jelzés:
- Villogó LED (zöld) üzemkészségnél
- LED 105% Ir (piros) túlterhelésnél
- LED 90% Ir (narancs) túlterhelésnél
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Kommunikációs képességek
Adatkommunikáció:
- Energiamérés
- Védelmi és riasztási beállítások
- Időbélyeggel ellátott előzmények és eseménytáblázatok
- Pillanatnyi és igény szerinti értékek
- Karbantartási jelzők
- Áramigény és teljesítmény
- Energiaminőség
- Maximum/minimum értékek
Elektromos adatrögzítés: Karbantartási jelzők
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Áramütés elleni védelem osztálya: II. osztály
Szennyezési fokozat: 3, megfelel az IEC 60947-1 szabványnak
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -25…70 °C
Környezeti hőmérséklet tároláskor: -40…85 °C
