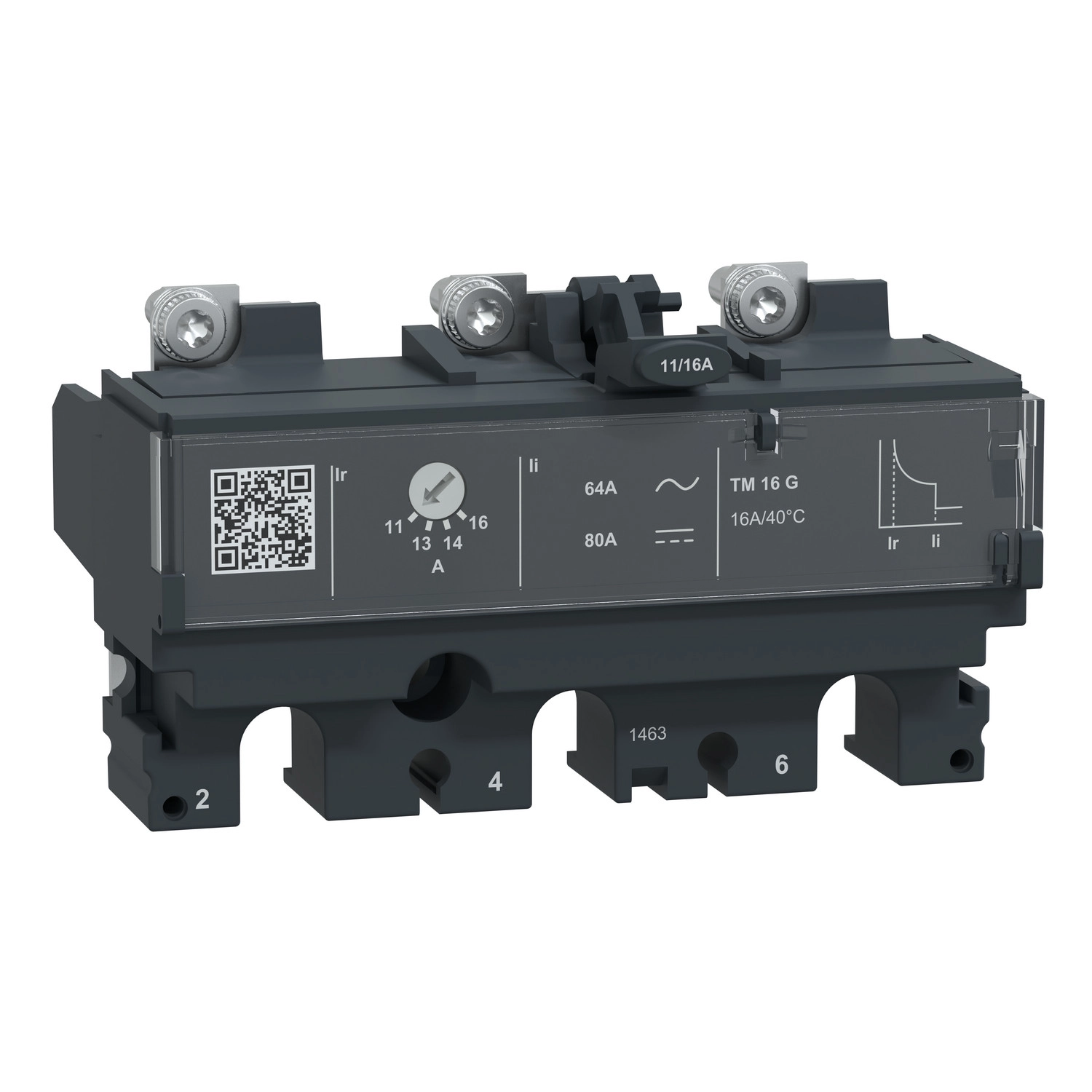

Schneider Electric ComPacT NSX (2021) - C103MG016 - Kioldóegység TM16G NSX 100 megszakítóhoz, termikus-mágneses, beállítás 16 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A TM-G technológiával ellátott kioldóegység két alapvető védelmi funkcióval rendelkezik: az L jelölésű termikus védelem a túlterhelés elleni védelmet biztosítja, míg az I jelölésű mágneses védelem a rövidzárlatok ellen nyújt hatékony védelmet. Az eszköz széles működési tartományban használható, hiszen 690 V AC 50/60 Hz és 750 V DC üzemi feszültségen egyaránt alkalmazható. A termikus védelmi tartomány 0,7-1 x In között állítható, míg a rövidzárlati védelmi szint fix 63 A értékre van beállítva. A termikus védelem késleltetési ideje 120-400 másodperc között van 1,5 x In esetén.
A ComPacT NSX100 kioldóegység kiváló elektromos tulajdonságokkal rendelkezik, és számos biztonsági előírásnak megfelel. Class II érintésvédelmi osztályba tartozik, szennyezettségi foka 3 az IEC 60947-1 szabvány szerint, valamint IP40 védelmi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően. Működési hőmérséklet-tartománya rendkívül széles, -25°C és +70°C között, míg tárolási hőmérséklete -50°C és +85°C között lehet.
A Schneider Electric C103MG016 kioldóegység fix rögzítési módú, és teljes mértékben kompatibilis a ComPacT NSX100 és ComPacT NSX100 DC megszakító sorozatokkal. A termék tervezése során kiemelt figyelmet fordítottak a megbízhatóságra és a hosszú élettartamra, megfelelve az EN/IEC 60947-2 nemzetközi szabványoknak. Fontos megjegyezni, hogy a termék nem rendelkezik földzárlat-védelemmel, így olyan alkalmazásoknál, ahol erre is szükség van, kiegészítő védelmi megoldásokat kell alkalmazni.
Schneider Electric ComPacT NSX (2021) - C103MG016 -Kioldóegység TM16G NSX 100 megszakítóhoz, termikus-mágneses, beállítás 16 A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Termékcsalád részletesen: ComPacT NSX100...250, ComPacT NSX100...250 DC
Terméktípus: Kioldóegység
Kioldóegység neve: TM-G
Kioldóegység technológia: Termikus-mágneses
Kompatibilitás: ComPacT NSX100, ComPacT NSX100 DC
Alkalmazási terület: Generátor
Védelmi funkciók
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Kioldóegység védelmi funkciók: LI
Védelmi típus: L: túlterhelés elleni védelem (termikus), I: rövidzárlat elleni védelem (mágneses)
Kioldóegység névleges áramerőssége: 16 A 40°C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz, 750 V DC
Hálózat típusa: AC, DC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési módja: Fix
Védelmi beállítások
Hosszú késleltetésű kioldási áram beállítási típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelmi kioldási áram beállítási tartománya [Ir]: 0.7...1 x In
Hosszú késleltetésű védelmi késleltetés beállítási típusa tr: Fix
Hosszú késleltetésű védelmi késleltetés beállítási tartománya [tr]: 120…400 s 1.5 x In esetén
Pillanat kioldási áram beállítási típusa Ii: Fix
Pillanat kioldási áram beállítási tartománya [Ii]: 63 A
Földzárlat védelem: Nincs
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védelmi fokozat: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
