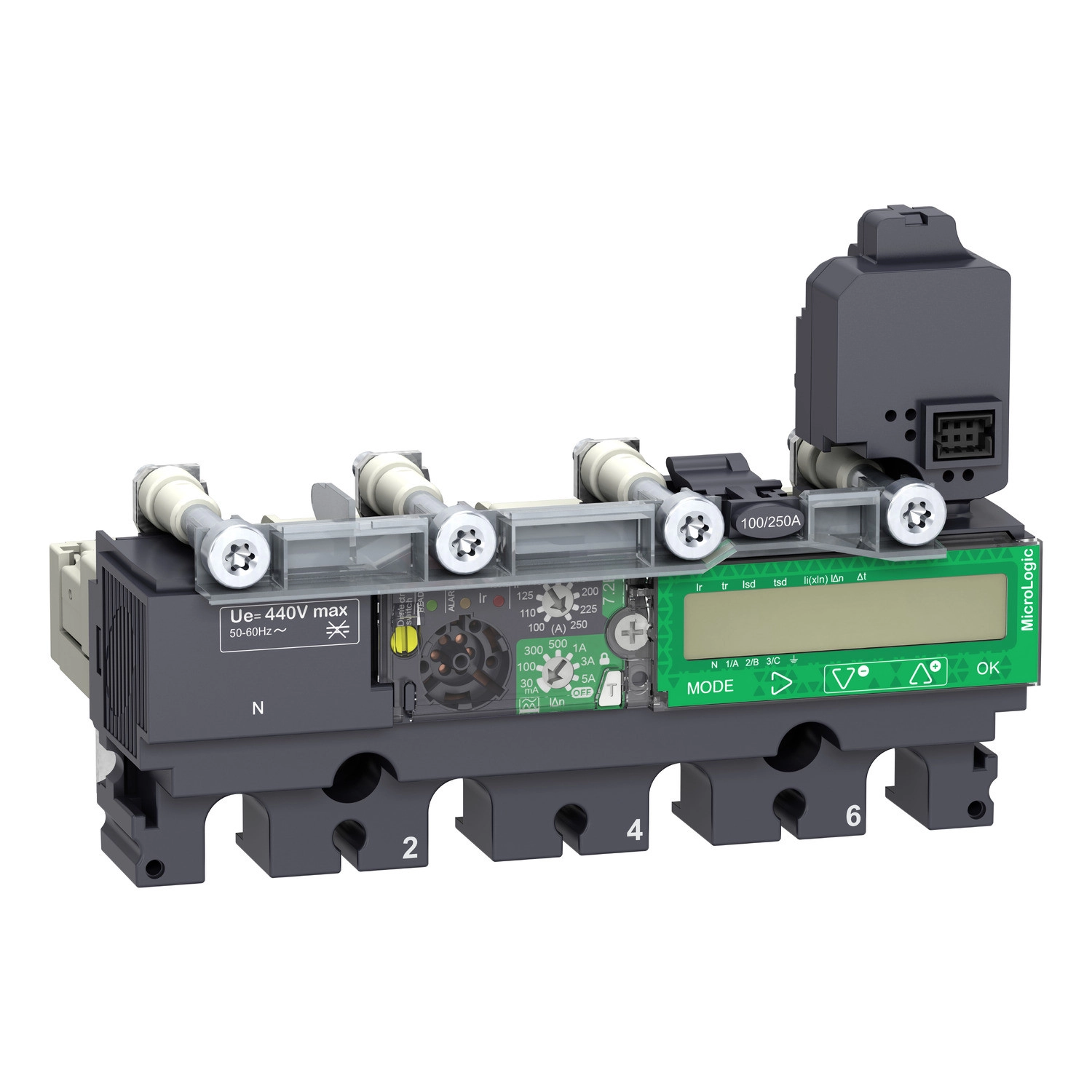

Schneider Electric ComPacT NSX (2021) - C1047E040 - Kioldóegység MicroLogic 7.2 E NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 40A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A MicroLogic 7.2E egység 40A névleges áramra lett tervezve 40°C környezeti hőmérsékleten, és 440V AC 50/60 Hz névleges üzemi feszültségen működik. Az LSIR védelmi funkciók átfogó biztonságot nyújtanak: L (long time) a túlterhelés ellen, S (short time) a késleltetett rövidzárlat ellen, I (instantaneous) a pillanatnyi rövidzárlat ellen, valamint R (residual) a földzárlat ellen. Az egység rögzített szereléssel használható, és elektronikus technológiája rendkívüli pontosságot és megbízhatóságot biztosít.
A kioldóegység számos beállítási lehetőséget kínál a különböző alkalmazási követelményekhez. A hosszú késleltetésű védelem (Ir) 9 különböző beállítási lehetőséget kínál 18-40A tartományban, állítható késleltetési idővel (tr) 15-400 másodperc között 1,5 × Ir terhelésnél. A rövid késleltetésű védelem (Isd) 1,5-10 × Ir tartományban állítható, míg a pillanatnyi védelem (Ii) 1,5-15 × In között. A készülék egyedülálló termikus memóriával rendelkezik, amely 20 percig megőrzi az adatokat kioldás előtt és után. A földzárlat-védelem érzékenysége (IΔn) több fokozatban állítható 30mA-től 5A-ig, Class A védelmi osztállyal, és időkésleltetése (Δt) is testreszabható 0-1000ms tartományban.
A MicroLogic 7.2E kioldóegység további előnye a beépített LCD kijelző és a fejlett kommunikációs képesség. A helyi jelzőrendszer tartalmaz villogó LED-eket, amelyek jelzik a működési állapotot és a túlterhelési szinteket. Az energiamérő funkcióval valós időben követhető az energiafogyasztás, emellett a készülék képes karbantartási jelzők, pillanatnyi és igény szerinti értékek, időbélyeggel ellátott események, maximum/minimum értékek, földzárlati áram, teljesítményminőség és tesztjelentések kommunikálására is.
Környezeti szempontból a Schneider Electric C1047E040 MicroLogic 7.2E kioldóegység -25°C és +70°C közötti üzemi hőmérsékleten működik megbízhatóan, tárolási hőmérséklete pedig -40°C és +85°C között lehet. Az IP40 védettségi fokozat (IEC 60529 szerint) és a Class II elektromos érintésvédelmi osztály magas szintű biztonságot garantál, megfelelve az EN/IEC 60947-2 szabványnak és az IEC 60947-1 szerinti 3-as szennyezettségi foknak.
Schneider Electric ComPacT NSX (2021) - C1047E040 -Kioldóegység MicroLogic 7.2 E NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 40A, 4P4d műszaki adatok
Általános adatok
Gyártó: Schneider Electric
Terméktípus: Kioldóegység
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX100...250
Kioldóegység neve: MicroLogic 7.2 E
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Alkalmazás: Elosztás
Pólusok és védelem
Pólusok leírása: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D + OSN, 3D
Nullavezető pozíciója: Bal
Kioldóegység védelmi funkciók: LSIR
Védelmi típusok:
L: túlterhelés védelem (hosszú késleltetés)
S: rövidzárlat védelem (rövid késleltetés)
I: pillanat rövidzárlat védelem
R: földzárlat védelem
Elektromos adatok
Kioldóegység névleges árama: 40 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Rögzített
Beállítási lehetőségek
Hosszú késleltetésű védelem beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem beállítási tartománya [Ir]: 18...40 A
Hosszú késleltetésű védelem késleltetési beállítás típusa tr: Állítható
Hosszú késleltetésű védelem késleltetési beállítási tartománya [tr]:
15...400 s 1,5 x Ir-nél
0,35...11 s 7,2 x Ir-nél
0,5...16 s 6 x Ir-nél
Nullavezető védelem beállításai:
0,5 x Ir (3D + N/2)
1 x Ir (4D)
1,6 x Ir (3D + OSN)
Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövidzárlat védelmi beállítások
Rövid késleltetésű védelem beállítás típusa Isd: Állítható
Rövid késleltetésű védelem beállítási tartománya [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetési beállítás típusa tsd: Állítható
Rövid késleltetésű védelem késleltetési beállítási tartománya [tsd]:
0...0,4 s I²t=ki
0,1...0,4 s I²t=be
Pillanat rövidzárlat védelem
Pillanat rövidzárlat védelem beállítás típusa Ii: Állítható
Pillanat rövidzárlat védelem beállítási tartománya [Ii]: 1,5...15 x In
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztálya: Class A
Földzárlat védelem érzékenység beállítás típusa IΔn: Állítható
Földzárlat védelem érzékenység beállítási tartománya [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Földzárlat védelem specifikus mód: KI az IΔn forgókapcsolóval
Földzárlat védelem késleltetés beállítás típusa Δt: Állítható
Földzárlat védelem késleltetés beállítási tartománya [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Egyéb funkciók
Zóna szelektív reteszelés ZSI: Nélküle
Helyi jelzés:
Villogó LED (zöld) üzemkész állapotra
LED 105% Ir (piros) túlterhelésre
LED 90% Ir (narancs) túlterhelésre
Kijelző típus: LCD kijelző
Mérés típusa: Energiamérő
Kommunikációs adatok
Kommunikációs adatok:
Karbantartási jelzők
Pillanatnyi és igény szerinti értékek
Időbélyegzett előzmények és eseménytáblák
Maximum/minimum értékek
Földzárlati áram
Igény áram és teljesítmény
Teljesítményminőség
Tesztjelentések
Védelmi és riasztási beállítások
Energiamérés
Környezeti adatok
Szabványok: EN/IEC 60947-2
Elektromos érintésvédelmi osztály: Class II
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet üzemeltetéskor: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
