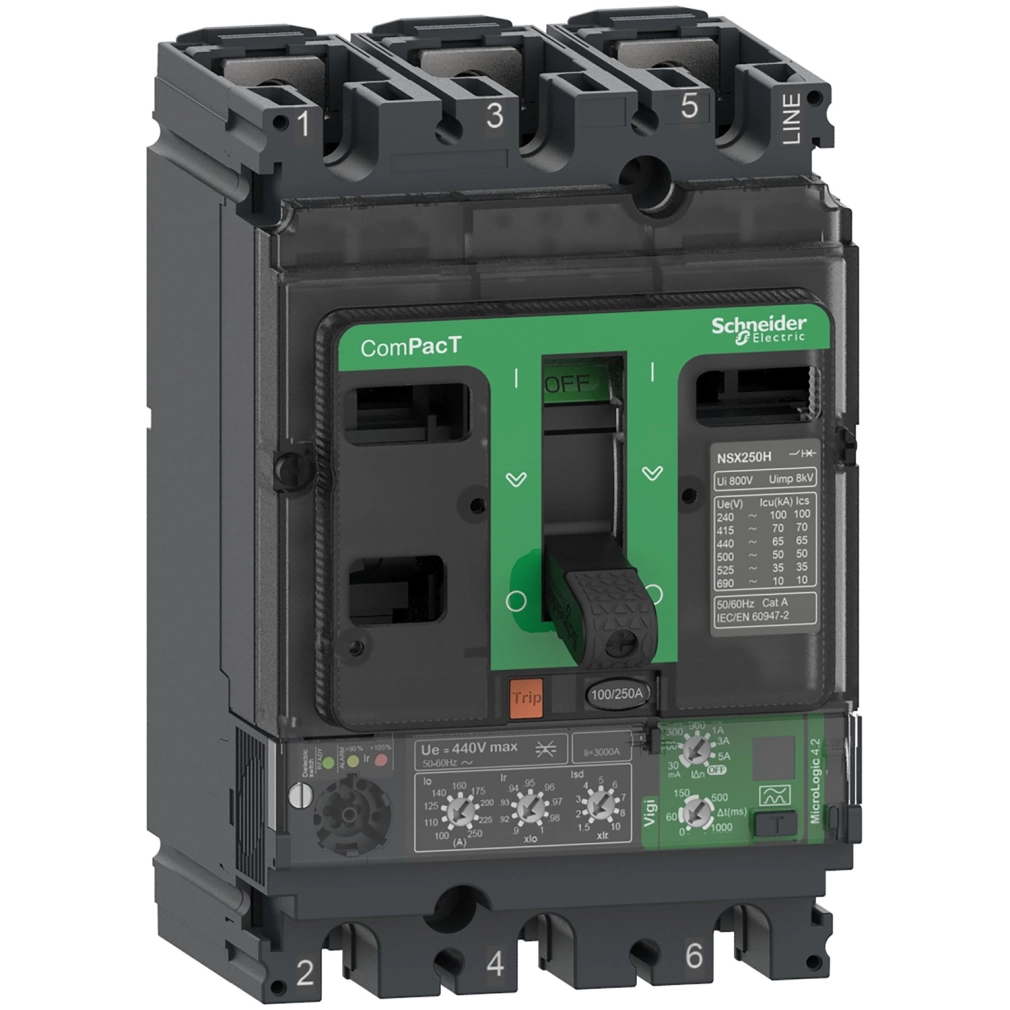

Schneider Electric ComPacT NSX (2021) - C10B34V100 - Megszakító , 25 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A termék központi eleme a MicroLogic Vigi 4.2 elektronikus védelmi kioldóegység, amely komplex védelmi funkciókat kínál az LSoIR védelem formájában. Ez magában foglalja a túlterhelés elleni védelmet (L), a késleltetett rövidzárlat elleni védelmet (So), a pillanatnyi rövidzárlat elleni védelmet (I), valamint a beépített földzárlat elleni védelmet (R). A túlterhelés elleni védelem 40-100 A tartományban 9 különböző beállítással állítható, míg a rövidzárlat elleni védelem 1,5-10×Ir tartományban szabályozható. A pillanatnyi rövidzárlat védelmet fix 1500 A értékre állították be. A készülék különleges tulajdonsága a beépített földzárlat védelem, amely 30 mA-től 5 A-ig 7 különböző érzékenységi szinten állítható, és akár 1 másodperces késleltetéssel is programozható.
A ComPacT NSX100B megszakító működési tartománya igen széles, -25 és +70°C közötti környezeti hőmérsékleten használható, és 0-2000 m tengerszint feletti magasságban besorolás nélkül, míg 2000-5000 m között teljesítménycsökkentéssel alkalmazható. Az IP40-es védettségi fokozat és az IK07 ütésállóság jelzi a termék robusztus kialakítását. A készülék mechanikai élettartama 50000 kapcsolási ciklus, míg elektromos élettartama terheléstől függően 10000-50000 ciklus között változik.
A megszakító vizuális visszajelzésekkel is rendelkezik: egy zöld villogó LED jelzi az üzemkész állapotot, míg a piros (105% Ir) és a narancssárga (90% Ir) LED-ek a túlterhelési állapotról tájékoztatnak. A készülék fix szerelésű, előlapi csatlakozásokkal rendelkezik, mind a felső, mind az alsó oldalon. A beszerelés többféle pozícióban lehetséges: vízszintesen, függőlegesen vagy hátlapra szerelve. A termék méretei: 105 mm szélesség, 161 mm magasság és 86 mm mélység, össztömege pedig 2,05 kg.
A Schneider Electric ComPacT NSX100B megszakító ideális választás olyan ipari, kereskedelmi vagy közületi létesítményekben, ahol meghatározó a magas szintű elektromos védelem, a rugalmas beállítási lehetőségek és a tartós, megbízható működés. A készülék megfelel az EN/IEC 60947-2 szabványnak, és IV-es túlfeszültségi kategóriába tartozik. Az eszköz 440 V AC névleges üzemi feszültségen és 50/60 Hz hálózati frekvencián működik optimálisan, de más feszültségszinteken is alkalmazható, a megfelelő megszakítóképesség figyelembevételével.
Schneider Electric ComPacT NSX (2021) - C10B34V100 -Megszakító , 25 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100B
Termék típusa: Földzárlati áramvédő megszakító
Eszköz felhasználása: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram: 100 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
40 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
25 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
20 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
15 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképesség kódja: B 25 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 4.2
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoIR
Vezérlés típusa: Kapcsolókar
Megszakító szerelési mód: Rögzített
Kiegészítő
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi megszakítóképesség: 40 kA 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség: 25 kA 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség: 20 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség: 7 kA 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Tartósság
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus 440 V In/2 esetén
Elektromos élettartam: 30000 ciklus 440 V In esetén
Elektromos élettartam: 20000 ciklus 690 V In/2 esetén
Elektromos élettartam: 10000 ciklus 690 V In esetén
Teljesítmény és szerelés
Teljesítmény-disszipáció pólusonként: 5.8 W N
Teljesítmény-disszipáció pólusonként: 5.8 W L1 és L3
Teljesítmény-disszipáció pólusonként: 4.9 W L2
Szerelési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Védelem típus
L: túlterhelés elleni védelem (hosszú idejű)
So: késleltetett rövidzárlat elleni védelem rögzített késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
R: földzárlat elleni védelem
Kioldóegység beállítások
Kioldóegység besorolás: 100 A 40 °C-on
Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú idejű védelem kioldási beállítási tartománya: 40...100 A
Hosszú idejű védelem késleltetési beállítás típusa tr: Rögzített
Hosszú idejű késleltetés beállítási tartománya: 400 s 1.5 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási beállítás típusa Isd: Állítható
Rövid idejű védelem kioldási beállítási tartománya: 1.5...10 x Ir
Rövid idejű védelem késleltetési beállítás típusa tsd: Rögzített
Pillanatnyi védelem kioldási beállítás típusa Ii: Rögzített
Pillanatnyi védelem kioldási beállítási tartománya: 1500 A
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztálya: A osztály
Földzárlat védelem érzékenység beállítás típusa IΔn: Állítható
Földzárlat védelem érzékenység beállítási tartománya: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Működési mód: KI a IΔn forgókapcsoló használatával
Földzárlat védelem késleltetés beállítás típusa Δt: Állítható
Maradék földzárlat késleltetés beállítás: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Zóna szelektív reteszelés ZSI: Nélkül
Slotok száma: 5
Jelzések
Helyi jelzés: Villogó LED (zöld) az üzemkész állapothoz
LED 105 % Ir (piros) túlterheléshez
LED 90 % Ir (narancssárga) túlterheléshez
Méretek
Szélesség: 105 mm
Magasság: 161 mm
Mélység: 86 mm
Nettó tömeg: 2.05 kg
Környezet
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: IV
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Működési környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -50…85 °C
Relatív páratartalom: 0…95 %
Üzemi magasság: 0...2000 m teljesítménycsökkentés nélkül
2000 m...5000 m teljesítménycsökkentéssel
