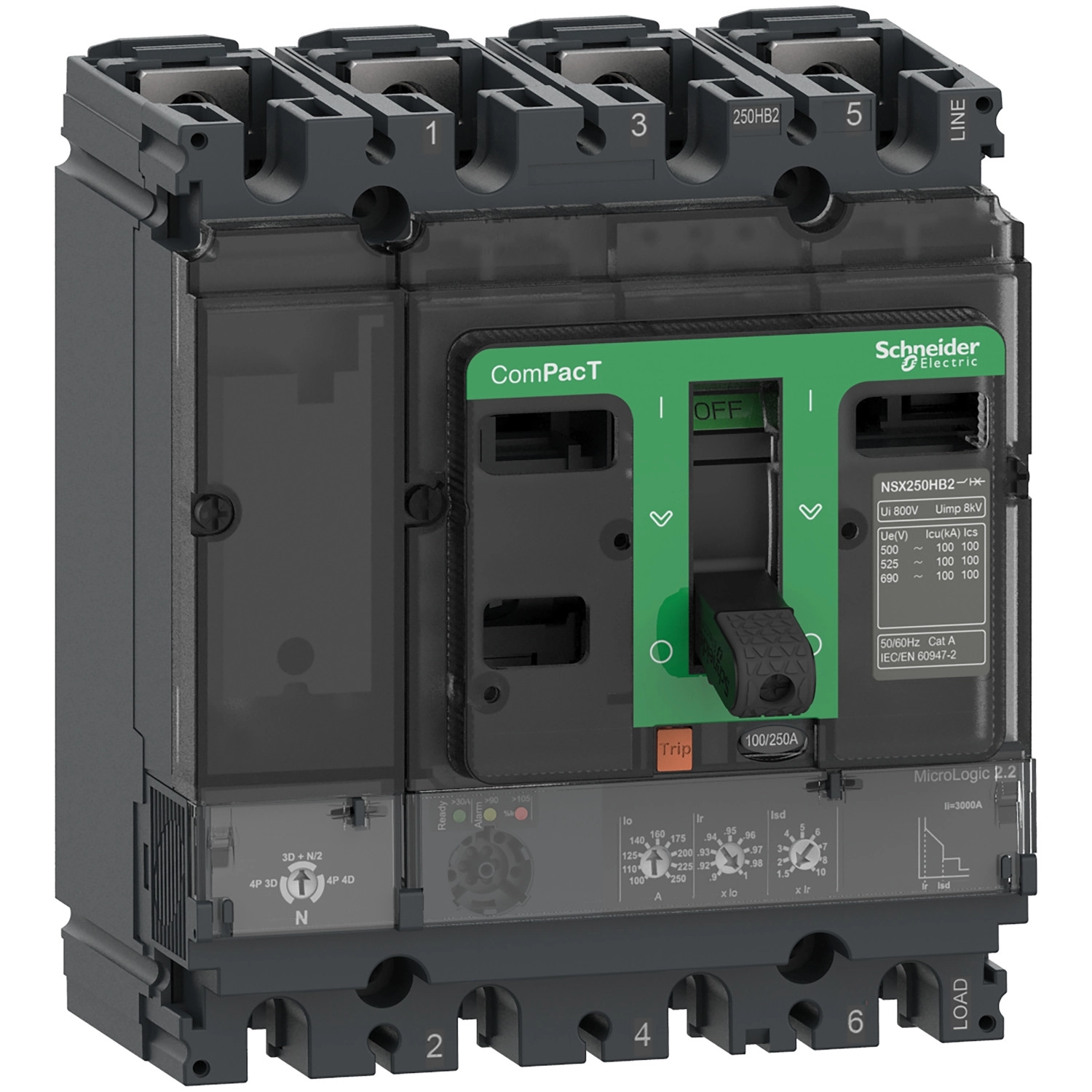

Schneider Electric ComPacT NSX (2021) - C10B42D040 - Megszakító NSX100B, 25 kA 415 VAC, MicroLogic 2.2 kioldóegység 40 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ComPacT NSX100B megszakító szíve a MicroLogic 2.2 elektronikus kioldóegység, amely 40 A névleges árammal rendelkezik 40 °C környezeti hőmérsékleten. Ez a kioldóegység LSoI típusú védelmet biztosít: hosszú késleltetésű túlterhelés elleni védelmet (L), rövid késleltetésű zárlatvédelmet (So), valamint azonnali, pillanatnyi zárlatvédelmet (I). A hosszú idejű túlterhelésvédelem beállítási tartománya 18-40 A között állítható, 9 különböző beállítási lehetőséggel. A rövid idejű zárlatvédelem szintén 9 beállítási fokozattal rendelkezik, az Ir 1,5-10-szeres értéke között. A pillanatnyi zárlatvédelmi szint rögzítetten 600 A-re van beállítva. A termikus memória funkció 20 percig megmarad kioldás előtt és után, biztosítva a folyamatos védelmet ismétlődő túlterhelés esetén is.
A megszakító kiemelkedő zárlati megszakítóképességgel rendelkezik: 25 kA Icu értékkel 380/415 V AC hálózaton 50/60 Hz frekvencián, amely megfelel az IEC 60947-2 szabványnak. Üzemi megszakítóképessége (Ics) szintén 25 kA 380/415 V AC esetén. További zárlati megszakítóképességei: 40 kA 220/240 V AC-n, 20 kA 440 V AC-n, valamint 15 kA 500 V AC-n. Ezzel a B25 kód jelölésű megszakítóképességgel a ComPacT NSX100B széles alkalmazási körben biztosítja a megfelelő védelmet.
Az eszköz mechanikai élettartama 50000 kapcsolási ciklus, míg elektromos élettartama terheléstől függően változó: 50000 ciklus 440 V In/2 esetén, 30000 ciklus 440 V In esetén, 20000 ciklus 690 V In/2 esetén, és 10000 ciklus 690 V In esetén. A készülék IP40 védettségi szinttel rendelkezik az IEC 60529 szerint, valamint IK07 ütésállósági fokozattal az IEC 62262 szabványnak megfelelően. Működési hőmérséklet-tartománya -25 és +70 °C között van, tárolási hőmérséklet-tartománya pedig -50 és +85 °C között.
A megszakító kompakt méretekkel rendelkezik: szélessége 140 mm, magassága 161 mm, mélysége 86 mm. A szerelés hátsó síkra történhet, a készülék rögzített kivitelű. Mind a felső, mind az alsó csatlakozás elölről történik, a csatlakozási távolság 35 mm. A helyi állapotjelzést LED-ek biztosítják: zöld villogó LED jelzi az üzemkész állapotot, piros LED a 105%-os túlterhelést, narancssárga LED pedig a 90%-os túlterhelést.
A ComPacT NSX100B megszakító C10B42D040 típusa alkalmas leválasztásra is, megfelel az EN/IEC 60947-2 szabványnak. Ez a tulajdonság különösen fontos karbantartási munkálatok és vészhelyzetek esetén. Az eszköz 800 V AC névleges szigetelési feszültséggel és 8 kV névleges lökőfeszültség-állósággal rendelkezik, amely biztosítja a hosszú távú megbízható működést még feszültséglökések esetén is. A bekapcsoló szerkezet tolókaros kivitelű, ami ergonomikus és egyszerű kezelést biztosít.
Schneider Electric ComPacT NSX100B C10B42D040 műszaki adatok
Általános jellemzők
Terméktípus: Megszakító
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100B
Eszköz alkalmazás: Elosztás
Műszaki paraméterek
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + N/2, 3D
Semleges pozíció: Bal
[In] névleges áram: 40 A 40 °C-on
[Ue] névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 40 kA Icu 220/240 V AC 50/60 Hz-en az IEC 60947-2 szerint
25 kA Icu 380/415 V AC 50/60 Hz-en az IEC 60947-2 szerint
20 kA Icu 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
15 kA Icu 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
Megszakítóképességi kód: B 25 kA 415 V AC
[Ics] névleges üzemi megszakítóképesség: 40 kA 220/240 V AC 50/60 Hz-en az IEC 60947-2 szerint
25 kA 380/415 V AC 50/60 Hz-en az IEC 60947-2 szerint
20 kA 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
7 kA 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 2.2
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoI
Védelmi típus: L: túlterhelés védelem (hosszú idejű)
So: rövid idejű zárlatvédelem fix késleltetéssel
I: pillanatnyi zárlatvédelem
Kioldóegység névleges áram: 40 A 40 °C-on
Hosszú idejű kioldási beállítás típus Ir (termikus védelem): Állítható 9 fokozatban
[Ir] hosszú idejű védelem beállítási tartomány: 18...40 A
Hosszú idejű védelem késleltetés beállítási típus tr: Fix
[tr] hosszú idejű késleltetés beállítási tartomány: 400 s 1,5 x Ir-nél
16 s 6 x Ir-nél
11 s 7,2 x Ir-nél
Semleges vezető védelmi beállítás: 0,5 x Ir (3D + N/2)
1 x Ir (4D)
Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási beállítási típus Isd: Állítható 9 fokozatban
[Isd] Rövid idejű védelem kioldási beállítási tartomány: 1,5...10 x Ir
Rövid idejű védelem késleltetés beállítási típus tsd: Fix
Pillanatnyi védelem kioldási beállítási típus Ii: Fix
[Ii] pillanatnyi védelem kioldási beállítási tartomány: 600 A
Földzárlat védelem: Nincs
Zóna szelektív reteszelés ZSI: Nincs
Mechanikai jellemzők
Vezérlés típusa: Tolókar
Megszakító szerelési mód: Fix
Slotok száma: 5 slot
Helyi jelzés: Villogó LED (zöld) üzemkész állapotra
LED 105% Ir (piros) túlterhelésre
LED 90% Ir (narancssárga) túlterhelésre
Villamos jellemzők
[Ui] névleges szigetelési feszültség: 800 V AC 50/60 Hz
[Uimp] névleges lökőfeszültség-állóság: 8 kV
Teljesítmény disszipáció pólusonként: 1,3 W
Tartósság
Mechanikai élettartam: 50000 ciklus
Villamos élettartam: 50000 ciklus 440 V In/2-nél
30000 ciklus 440 V In-nél
20000 ciklus 690 V In/2-nél
10000 ciklus 690 V In-nél
Szerelés
Szerelési alap: Hátsó lap
Szerelési pozíció: Vízszintes és függőleges
Hátoldalra fektetve
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Méretek és tömeg
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Nettó tömeg: 2,4 kg
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Villamos áramütés elleni védelem osztály: II. osztály előlapon
Szennyezettségi fok: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK ütésállósági fokozat: IK07, megfelel az IEC 62262 szabványnak
Környezeti hőmérséklet üzemeltetéshez: -25...70 °C
Környezeti hőmérséklet tároláshoz: -50...85 °C
Relatív páratartalom: 0...95%
Üzemi magasság: 0...2000 m derating nélkül
2000 m...5000 m deratinggel
