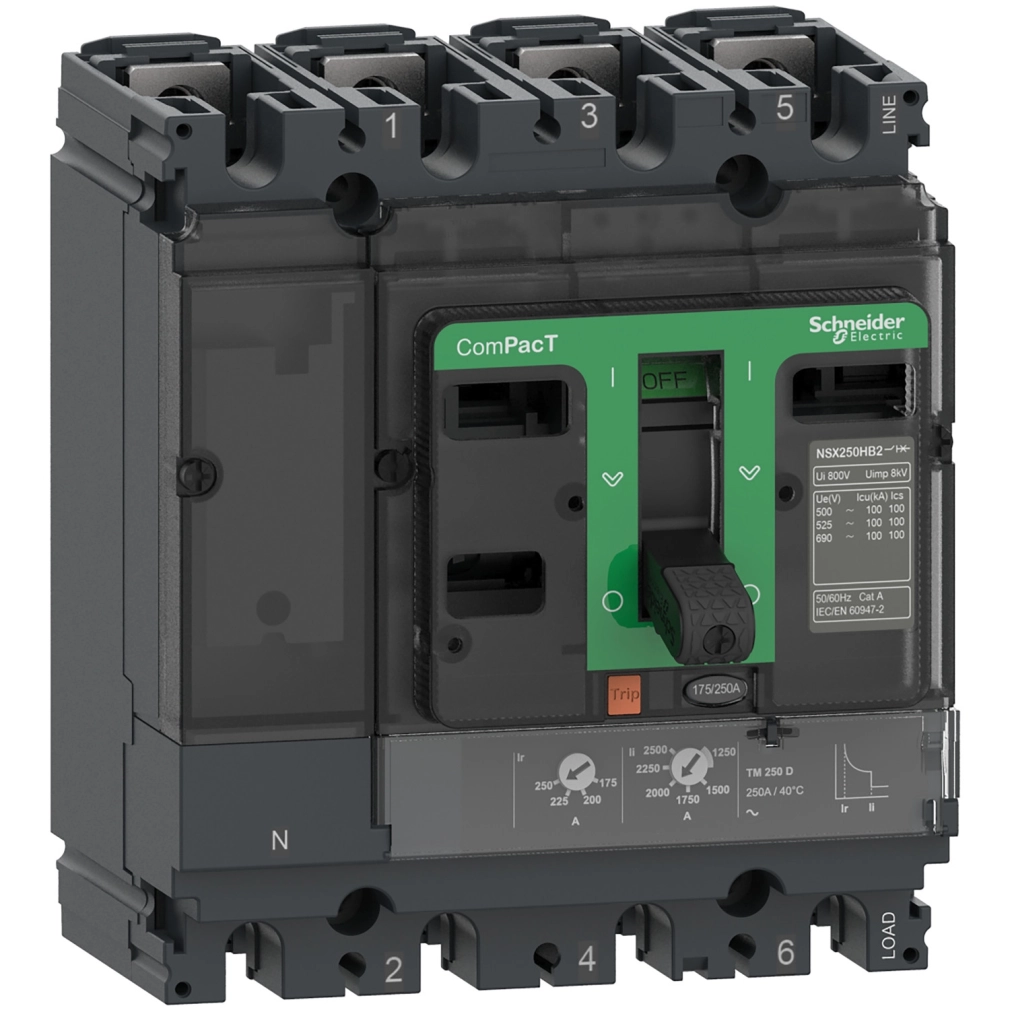

Schneider Electric ComPacT NSX (2021) - C10B6TM100 - Megszakító NSX100B, 25 kA 415 VAC, TMD kioldóegység 100 A, 4P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Az NSX100B megszakító 4 pólussal rendelkezik, amelyből 3 pólus védett (3D konfiguráció), a bal oldalon elhelyezkedő nullavezető pedig védelem nélküli. A terméket az elosztási alkalmazásokhoz optimalizálták, ahol kritikus fontosságú a túlterhelés és rövidzárlat elleni védelem. A TM-D típusú hő-mágneses kioldóegység LI védelmi funkcióval rendelkezik, ami a hosszú késleltetésű túlterhelés (L) és a pillanatnyi rövidzárlat (I) ellen nyújt védelmet. A hosszú késleltetésű védelem beállítási tartománya 0,7-1 x In, ami 70-100 A között állítható, míg a pillanatnyi védelem fixen 800 A-re van beállítva.
A megszakító 690 V AC névleges üzemi feszültségig alkalmazható, 50/60 Hz hálózati frekvencián. Megszakítóképessége figyelemreméltó: 220/240 V-on 40 kA, 380/415 V-on 25 kA, 440 V-on 20 kA és 500 V-on 15 kA. A B kódú megszakítóképesség (25 kA 415 V AC-nál) megfelelő védelmet biztosít a legtöbb ipari alkalmazás számára. A készülék megfelel az EN/IEC 60947-2 szabvány követelményeinek és alkalmas leválasztásra is. Az NSX100B mechanikai élettartama 50000 kapcsolási ciklus, míg elektromos élettartama terheléstől függően változik: 440 V-on, névleges áram felénél 50000, teljes névleges áramnál 30000 ciklus; 690 V-on, névleges áram felénél 20000, teljes névleges áramnál 10000 ciklus.
A fix rögzítésű megszakító mind vízszintes, mind függőleges helyzetben, illetve hátrafelé laposan is szerelhető, hátlapra történő rögzítéssel. Csatlakoztatása elöl történik mind a felső, mind az alsó oldalon, 35 mm-es csatlakozási osztással. Az NSX100B méretei kompaktnak mondhatók: szélessége 140 mm, magassága 161 mm, mélysége pedig 86 mm. IP40 védettségi fokozata és IK07 ütésállósága alkalmassá teszi változatos környezeti feltételek közötti használatra, -25 és +70 °C közötti üzemi hőmérsékleten. A készülék 2000 méter tengerszint feletti magasságig teljes teljesítménnyel, 2000-5000 méter között pedig teljesítménycsökkentéssel üzemeltethető. A termék a Class II érintésvédelmi osztályba tartozik a homlokfelületen, és a 3-as szennyezettségi fokozatnak felel meg az IEC 60664-1 szerint.
Schneider Electric ComPacT NSX (2021) - C10B6TM100 - Megszakító NSX100B, 25 kA 415 VAC, TMD kioldóegység 100 A, 4P3d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX100B
Termék vagy komponens típusa: Megszakító
Alkalmazási terület: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Nullavezető helyzete: Bal
Elektromos jellemzők
Névleges áram [In]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmasság: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség:
40 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
25 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
20 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
15 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség kód: B 25 kA 415 V AC
Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológiája: Hő-mágneses
Kioldóegység védelmi funkciói: LI
Vezérlés típusa: Kapcsolókar
Megszakító rögzítési módja: Fix
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi megszakítóképesség [Ics]:
40 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
25 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
20 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
7 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam:
50000 ciklus 440 V In/2-nél
30000 ciklus 440 V In-nél
20000 ciklus 690 V In/2-nél
10000 ciklus 690 V In-nél
Teljesítményveszteség pólusonként: 8.8 W
Szerelési adatok
Szerelési alap: Hátlap
Szerelési helyzet: Vízszintes és függőleges, Hátul laposan
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási osztás: 35 mm
Védelmi beállítások
Védelem típusa: L: túlterhelés védelem (termikus), I: rövidzárlat védelem (mágneses)
Kioldóegység névleges értéke: 100 A 40 °C-on
Hosszú késleltetésű kioldás beállítási típusa Ir (termikus védelem): Állítható
[Ir] hosszú késleltetésű védelem kioldási beállítási tartománya: 0.7...1 x In
Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Rögzített
[tr] hosszú késleltetésű késleltetés beállítási tartománya:
120...400 s 1.5 x In-nél
15 s 6 x Ir-nél
Nullavezető védelmi beállítás: Nincs védelem (3D)
Pillanatnyi védelem kioldási beállítási típusa Ii: Rögzített
[Ii] pillanatnyi védelem kioldási beállítási tartománya: 800 A
Földzárlat védelem: Nélküle
Fizikai jellemzők
Slotok száma: 5 slot
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az elülső oldalon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti levegő hőmérséklet üzemeltetés közben: -25...70 °C
Környezeti levegő hőmérséklet tárolás közben: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemeltetési magasság:
0...2000 m teljesítménycsökkentés nélkül
2000...5000 m teljesítménycsökkentéssel
