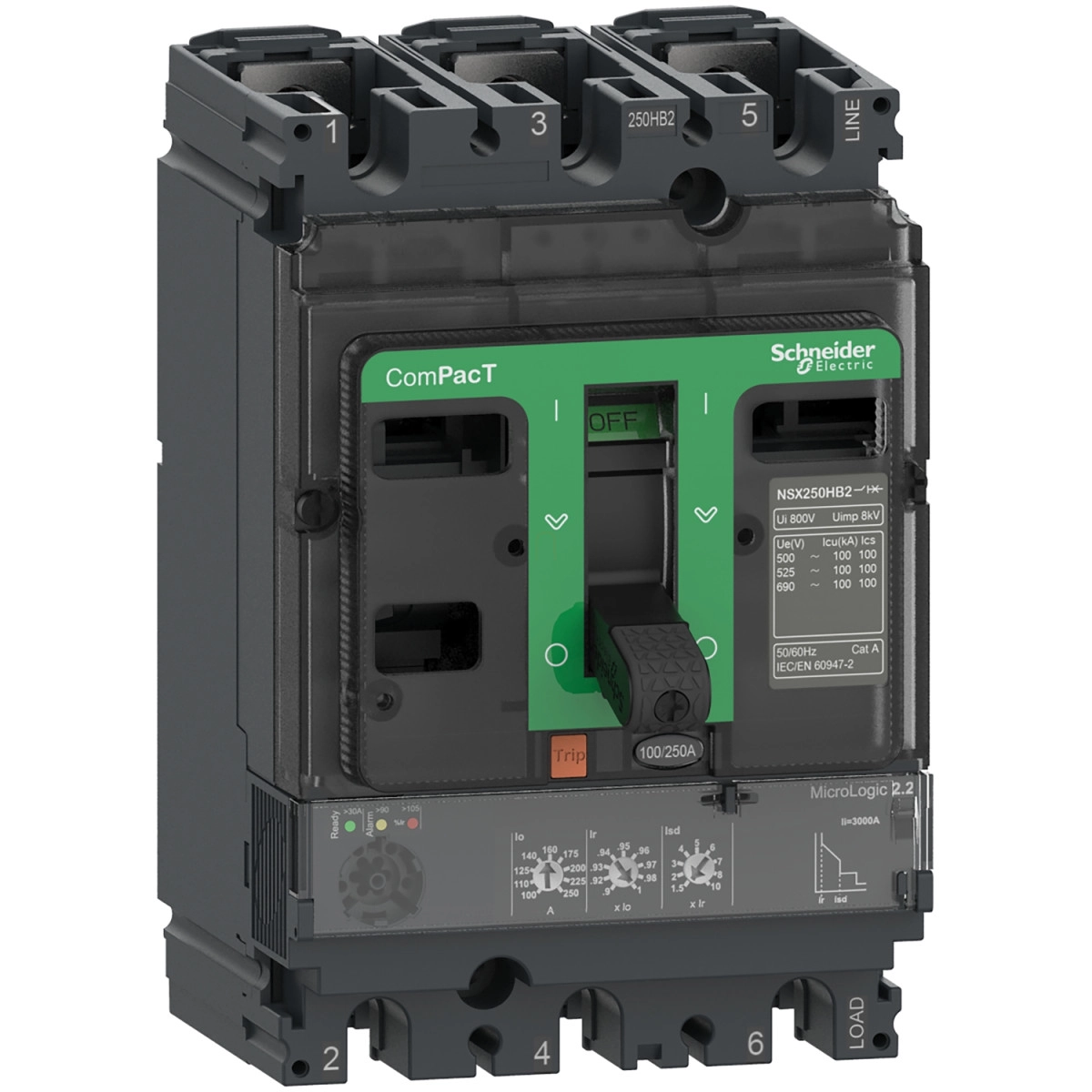

Schneider Electric ComPacT NSX (2021) - C10F32D100 - Megszakító NSX100F, 36 kA 415 VAC, MicroLogic 2.2 kioldóegység 100 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A készülék szíve a MicroLogic 2.2 elektronikus kioldóegység, amely intelligens védelmi funkciókat biztosít. A védelmi funkciók közé tartozik az LSoI védelem, vagyis a hosszú késleltetésű túlterhelés elleni védelem (L), a rövid késleltetésű zárlat elleni védelem (So) és a pillanatnyi zárlat elleni védelem (I). A túlterhelésvédelmi beállítás (Ir) 40-100 A tartományban, 9 különböző lépésben állítható, míg a rövid idejű zárlati áram beállítás (Isd) 1,5-10-szeres Ir értékre állítható szintén 9 különböző lépcsőben. A pillanatnyi zárlati áram (Ii) fix értéke 1500 A. A hosszú késleltetésű védelemnél a kioldási idő 400 s 1,5×Ir áramnál, 16 s 6×Ir áramnál, és 11 s 7,2×Ir áramnál. A készülék rendelkezik 20 perces termikus memóriával a kioldás előtt és után, ami biztosítja a berendezés optimális védelmét ismétlődő terhelések esetén is.
A ComPacT NSX100F megszakító kiemelkedő üzemi jellemzőkkel rendelkezik. A névleges üzemi feszültség 690 V AC 50/60 Hz, amelyhez különböző megszakítóképességi értékek tartoznak: 85 kA 220/240 V AC-nál, 36 kA 380/415 V AC-nál, 35 kA 440 V AC-nál, 25 kA 500 V AC-nál, 22 kA 525 V AC-nál és 8 kA 660/690 V AC-nál az IEC 60947-2 szerint. Ugyanakkor az UL 60947-4-1 szabvány szerint 85 kA 240 V AC-nál, 25 kA 480 V AC-nál és 10 kA 600 V AC-nál a megszakítóképessége. A névleges szigetelési feszültség (Ui) 800 V AC, míg a névleges lökőfeszültség állóság (Uimp) 8 kV.
A megszakító mechanikai élettartama 50000 kapcsolási ciklus, míg elektromos élettartama változó a terheléstől függően: 50000 ciklus 440 V és In/2 áramerősség mellett, 30000 ciklus 440 V és In áramerősség mellett, 20000 ciklus 690 V és In/2 áramerősség mellett, illetve 10000 ciklus 690 V és In áramerősség mellett. A pólusonkénti teljesítményveszteség 4,7 W. A készülék IP40-es védettségi fokozattal rendelkezik az IEC 60529 szerint, és IK07-es ütésállósággal az IEC 62262 szerint. A működési hőmérséklet-tartomány -25...+70 °C, tárolási hőmérséklet-tartomány -50...+85 °C, a relatív páratartalom pedig 0...95%.
A ComPacT NSX megszakító rögzítése háttérlapra történik, és mind vízszintesen, mind függőlegesen szerelhető, valamint hátoldalával síkban is. A csatlakozások mind felül, mind alul elöl találhatók, 35 mm-es csatlakozási távolsággal. A helyi jelzéseket LED-ek biztosítják: zöld villogó LED jelzi az üzemkész állapotot, piros LED a 105%-os Ir túlterhelést, míg narancssárga LED a 90%-os Ir túlterhelést. A megszakító méretei: szélesség 105 mm, magasság 161 mm, mélység 86 mm.
ComPacT NSX100F műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100F
Termék vagy alkatrész típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram [In]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség:
85 kA Icu 220/240 V AC 50/60 Hz, IEC 60947-2 szerint
36 kA Icu 380/415 V AC 50/60 Hz, IEC 60947-2 szerint
35 kA Icu 440 V AC 50/60 Hz, IEC 60947-2 szerint
25 kA Icu 500 V AC 50/60 Hz, IEC 60947-2 szerint
22 kA Icu 525 V AC 50/60 Hz, IEC 60947-2 szerint
8 kA Icu 660/690 V AC 50/60 Hz, IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz, UL 60947-4-1 szerint
25 kA Icu 480 V AC 50/60 Hz, UL 60947-4-1 szerint
10 kA Icu 600 V AC 50/60 Hz, UL 60947-4-1 szerint
Megszakítóképesség kód: F 36 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 2.2
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoI
L: túlterhelés védelem (hosszú idejű)
So: rövid idejű zárlat védelem fix késleltetéssel
I: pillanatnyi zárlat védelem
Kioldóegység névleges áram: 100 A 40 °C-on
Hosszú idejű kioldási beállítás típusa Ir (hőkioldás): Állítható 9 beállítással
Hosszú idejű védelem kioldási beállítási tartomány [Ir]: 40...100 A
Hosszú idejű védelem késleltetési beállítás típusa tr: Fix
Hosszú idejű késleltetés beállítási tartomány [tr]:
400 s 1,5 x Ir esetén
16 s 6 x Ir esetén
11 s 7,2 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási beállítás típusa Isd: Állítható 9 beállítással
Rövid idejű védelem kioldási beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid idejű védelem késleltetési beállítás típusa tsd: Fix
Pillanatnyi védelem kioldási beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 1500 A
Működés és csatlakoztatás
Vezérlés típusa: Kapcsolókar
Megszakító felszerelési mód: Fix
Földzárlat védelem: Nélkül
Zóna szelektív reteszelés ZSI: Nélkül
Helyi jelzések:
Villogó LED (zöld) üzemkész állapotra
LED 105 % Ir (piros) túlterhelésre
LED 90 % Ir (narancssárga) túlterhelésre
Fizikai jellemzők
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Áramütés elleni védelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti levegő hőmérséklete üzemelés közben: -25...70 °C
Környezeti levegő hőmérséklete tárolás során: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemeltetési magasság: 0...2000 m leértékelés nélkül, 2000 m...5000 m leértékeléssel
