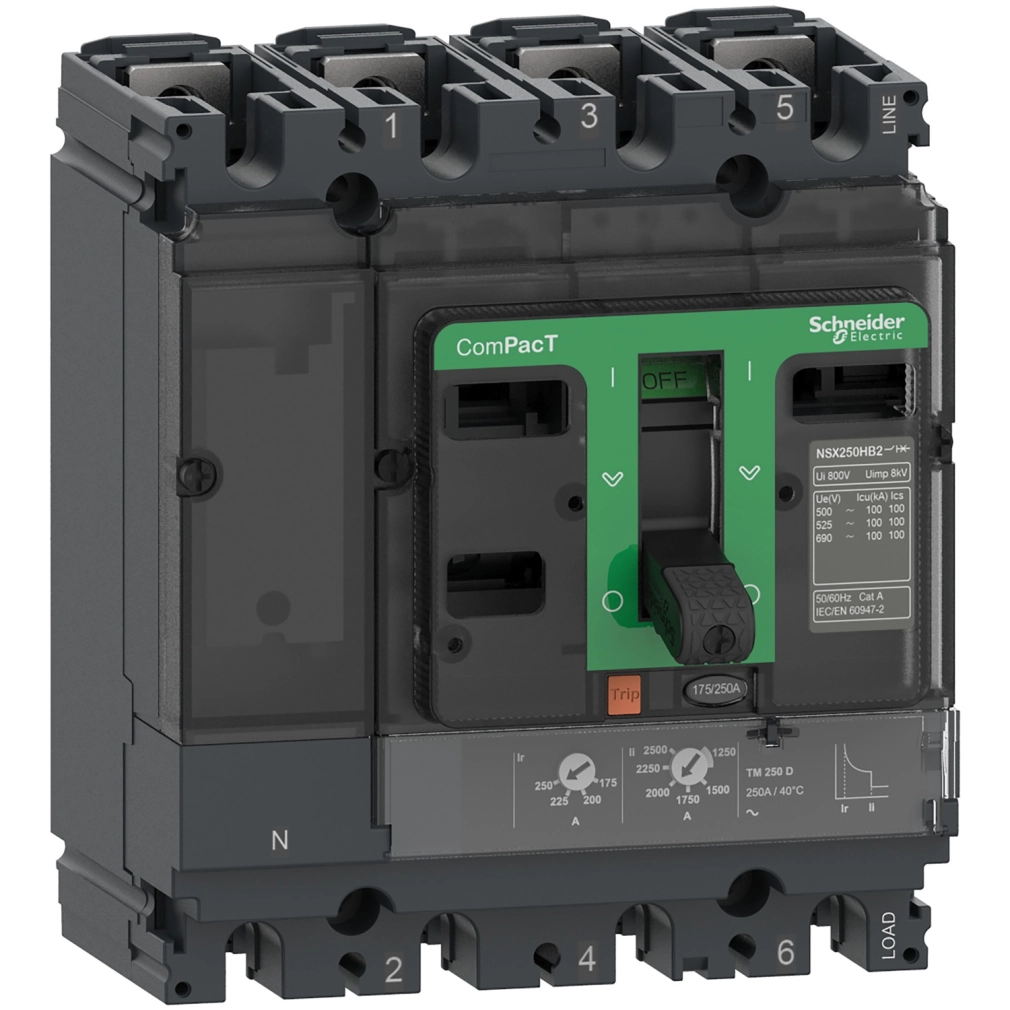

Schneider Electric ComPacT NSX (2021) - C10F4TM032 - Megszakító NSX100F, 36 kA 415 VAC, TMD kioldóegység 32 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ComPacT NSX sorozat fő jellemzője a kiváló megszakítóképesség különböző feszültségszinteken. Ez a megszakító 36 kA megszakítóképességgel rendelkezik 380/415 V AC hálózaton, de más feszültségszinteken is kiemelkedő teljesítményt nyújt: 220/240 V-on 85 kA, 440 V-on 35 kA, 500 V-on 25 kA, 525 V-on 22 kA, valamint 660/690 V-on 8 kA Icu értékkel bír. Ez a sokoldalúság lehetővé teszi, hogy széles körben alkalmazható legyen különböző ipari és kereskedelmi létesítményekben. A megszakító UL szabvány szerint is minősített, 240 V-on 85 kA, 480 V-on 25 kA és 600 V-on 10 kA megszakítóképességgel.
A C10F4TM032 TMD kioldóegységgel szerelt, amely termikus-mágneses technológiát alkalmaz. A hosszú késleltetésű védelem (L) állítható, az Ir érték a névleges áramerősség 0,7-1-szerese között szabályozható, míg a pillanatnyi kioldás (I) fix 400 A értékre van beállítva. A termikus védelem késleltetése 1,5xIn terhelésnél 120-400 másodperc, míg 6xIr terhelésnél 15 másodperc. A neutrális védelem beállítása 1xIr (4D). Ez a kioldóegység LI védelmi funkciókat biztosít, azaz hosszú késleltetésű túlterhelés elleni védelmet (L) és pillanatnyi rövidzárlat elleni védelmet (I). A megszakító földzárlat-védelmet nem tartalmaz.
A C10F4TM032 megszakító IP40 védettséggel rendelkezik az IEC 60529 szerint, valamint IK07 ütésállósággal az IEC 62262 alapján. Működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérsékleti tartománya -50°C és +85°C között. Relatív páratartalom szempontjából 0-95% között használható. 2000 m tengerszint feletti magasságig terheléscsökkentés nélkül, 2000-5000 m között terheléscsökkentéssel alkalmazható. Mechanikai élettartama 50000 ciklus, míg elektromos élettartama 440 V-on In/2 terhelésnél 50000 ciklus, In terhelésnél 30000 ciklus. Pólusonkénti teljesítménydisszipációja 4,03 W. Méretei: szélesség 140 mm, magasság 161 mm, mélység 86 mm.
Schneider Electric ComPacT NSX (2021) - C10F4TM032 -Megszakító NSX100F, 36 kA 415 VAC, TMD kioldóegység 32 A, 4P4d műszaki adatok
Általános jellemzők
Sorozat: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100F
Termék vagy összetevő típusa: Áramköri megszakító
Eszköz alkalmazása: Elosztás
Elektromos jellemzők
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Neutrális pozíció: Bal
Névleges áram [In]: 32 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakító képesség
Megszakító képesség: 85 kA Icu 220/240 V AC 50/60 Hz, IEC 60947-2 szerint
36 kA Icu 380/415 V AC 50/60 Hz, IEC 60947-2 szerint
35 kA Icu 440 V AC 50/60 Hz, IEC 60947-2 szerint
25 kA Icu 500 V AC 50/60 Hz, IEC 60947-2 szerint
22 kA Icu 525 V AC 50/60 Hz, IEC 60947-2 szerint
8 kA Icu 660/690 V AC 50/60 Hz, IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz, UL 60947-4-1 szerint
25 kA Icu 480 V AC 50/60 Hz, UL 60947-4-1 szerint
10 kA Icu 600 V AC 50/60 Hz, UL 60947-4-1 szerint
Megszakító képességi kód: F 36 kA 415 V AC
Kioldóegység jellemzők
Kioldóegység neve: TM-D
Kioldóegység technológia: Termikus-mágneses
Kioldóegység védelmi funkciói: LI
Vezérlés típusa: Kapcsolókar
Áramköri megszakító rögzítési mód: Rögzített
További jellemzők
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges szerviz megszakító képesség [Ics]: 85 kA 220/240 V AC 50/60 Hz, IEC 60947-2 szerint
36 kA 380/415 V AC 50/60 Hz, IEC 60947-2 szerint
35 kA 440 V AC 50/60 Hz, IEC 60947-2 szerint
12 kA 500 V AC 50/60 Hz, IEC 60947-2 szerint
11 kA 525 V AC 50/60 Hz, IEC 60947-2 szerint
4 kA 660/690 V AC 50/60 Hz, IEC 60947-2 szerint
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus 440 V In/2 terhelésnél
30000 ciklus 440 V In terhelésnél
20000 ciklus 690 V In/2 terhelésnél
10000 ciklus 690 V In terhelésnél
Teljesítmény disszipáció pólusonként: 4,03 W
Szerelési jellemzők
Szerelési alap: Hátlap
Szerelési pozíció: Vízszintes és függőleges
Laposan a háton
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási osztásköz: 35 mm
Védelmi beállítások
Védelem típusa: L: túlterhelés védelem (termikus)
I: rövidzárlat védelem (mágneses)
Kioldóegység névleges értéke: 32 A 40 °C-on
Hosszú késleltetésű védelmi beállítás típusa Ir (termikus védelem): Állítható
[Ir] hosszú késleltetésű védelem beállítási tartománya: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Rögzített
[tr] hosszú késleltetésű késleltetés beállítási tartománya: 120…400 s 1,5 x In terhelésnél
15 s 6 x Ir terhelésnél
Neutrális védelem beállítása: 1 x Ir (4D)
Pillanatnyi védelem beállítás típusa Ii: Rögzített
[Ii] pillanatnyi védelem beállítási tartománya: 400 A
Földzárlat védelem: Nélkül
Fizikai jellemzők
Slotok száma: 5 slot
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti levegő hőmérséklet üzemeltetéshez: -25…70 °C
Környezeti levegő hőmérséklet tároláshoz: -50…85 °C
Relatív páratartalom: 0…95 %
Üzemeltetési magasság: 0...2000 m terheléscsökkentés nélkül
2000 m...5000 m terheléscsökkentéssel
