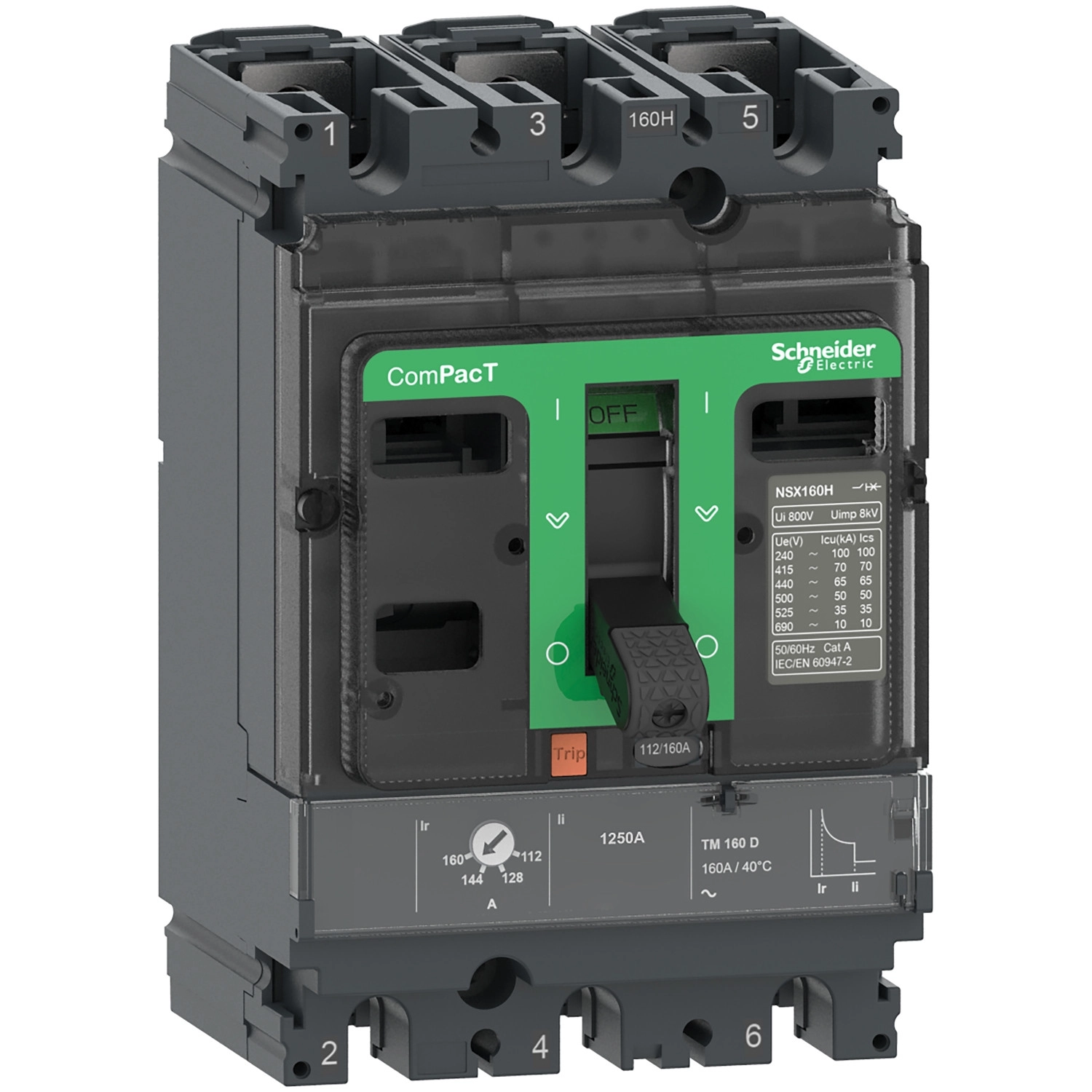

Schneider Electric ComPacT NSX (2021) - C10H3TM016 - Megszakító NSX100H, 70 kA 415 VAC, TMD kioldóegység 16 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ComPacT NSX termékcsalád H osztályú, 16 amper névleges áramerősségű megszakítója 70 kA-es megszakítóképességgel rendelkezik 415 V AC feszültségen, ami kiemelkedő védelmet biztosít még szélsőséges terhelési és rövidzárlati helyzetekben is. A készülék impozáns szakítóképessége a különböző feszültségszinteken is figyelemre méltó: 100 kA 220/240 V AC-n, 65 kA 440 V AC-n, 50 kA 500 V AC-n, 35 kA 525 V AC-n, valamint 10 kA 660/690 V AC-n. Ez a széleskörű alkalmazhatóság lehetővé teszi, hogy különböző elektromos rendszerekben megbízhatóan működjön, az EN/IEC 60947-2 szabványnak megfelelően.
A C10H3TM016 termomagnetikus (TMD) védelmi funkcióval rendelkezik, amely két kulcsfontosságú védelmet egyesít: a termikus (L) védelmet a túlterhelés ellen, valamint a mágneses (I) védelmet a rövidzárlat ellen. A hosszú késleltetésű védelem (thermal protection) beállítási tartománya 0,7...1 x In, fix késleltetéssel, ami 120-400 másodpercet jelent 1,5 x In terhelésnél, illetve 15 másodpercet 6 x Ir esetén. A pillanatnyi védelem (instantaneous protection) fix beállítású, 190 amperes megszólalási értékkel. Ez a kifinomult védelmi rendszer tökéletes egyensúlyt biztosít a rugalmasság és a megbízhatóság között, miközben védi a csatlakoztatott berendezéseket és vezetékeket.
A ComPacT NSX100H megszakító további értékes jellemzői között szerepel a szigetelésre való alkalmasság (a termék alkalmas leválasztó kapcsolóként való használatra), kategória A besorolás, IP40 védettség, valamint -25...70 °C közötti üzemi hőmérséklet-tartomány. A készülék 50.000 mechanikai és akár 50.000 elektromos működési ciklussal rendelkezik, ami kiemelkedő tartósságot biztosít. A C10H3TM016 megszakító fix szerelésű, előlapi fel- és lefelé történő csatlakozással, valamint 35 mm-es csatlakozási távolsággal. Méretei kompaktak: 105 mm szélesség, 161 mm magasság és 86 mm mélység, így könnyen integrálható a legtöbb kapcsolószekrénybe és elosztóba.
Schneider Electric ComPacT NSX (2021) - C10H3TM016 - Megszakító NSX100H, 70 kA 415 VAC, TMD kioldóegység 16 A, 3P3d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100H
Termék vagy összetevő típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok és védelem
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Villamos jellemzők
Névleges áram [In]: 16 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Szakítóképesség
Megszakítóképesség: 100 kA Icu 220/240 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
70 kA Icu 380/415 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
65 kA Icu 440 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
50 kA Icu 500 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz esetén, az UL 60947-4-1 szerint
65 kA Icu 480 V AC 50/60 Hz esetén, az UL 60947-4-1 szerint
10 kA Icu 600 V AC 50/60 Hz esetén, az UL 60947-4-1 szerint
Megszakítóképesség kód: H 70 kA 415 V AC
Névleges üzemi szakítóképesség [Ics]: 100 kA 220/240 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
70 kA 380/415 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
65 kA 440 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
50 kA 500 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
35 kA 525 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
10 kA 660/690 V AC 50/60 Hz esetén, az IEC 60947-2 szerint
Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termo-mágneses
Kioldóegység védelmi funkciók: LI
Védelmi típus: L: túlterhelés védelem (termikus)
I: rövidzárlat védelem (mágneses)
Kioldóegység értéke: 16 A 40 °C-on
Hosszú késleltetésű védelem megszólalási beállítás típusa Ir (termikus védelem): Beállítható
Hosszú késleltetésű védelem megszólalási beállítási tartomány [Ir]: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Fix
Hosszú késleltetésű védelem késleltetés beállítási tartománya [tr]: 120...400 s 1,5 x In esetén
15 s 6 x Ir esetén
Pillanatnyi védelem megszólalási beállítás típusa Ii: Fix
Pillanatnyi védelem megszólalási beállítási tartomány [Ii]: 190 A
Földzárlat védelem: Nincs
Fizikai jellemzők
Teljesítmény disszipáció pólusonként: 2,92 W
Szerelési alátét: Hátlap
Szerelési pozíció: Vízszintes és függőleges
Hátoldalon sík
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási osztás: 35 mm
Nyílások száma: 5 nyílás
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3, az IEC 60664-1 szerint
IP védettségi fokozat: IP40, az IEC 60529 szerint
IK ütésállósági fokozat: IK07, az IEC 62262 szerint
Környezeti levegő hőmérséklete működés közben: -25...70 °C
Környezeti levegő hőmérséklete tárolás során: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m teljesítménycsökkenés nélkül
2000 m...5000 m teljesítménycsökkenéssel
Mechanikai jellemzők
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus 440 V In/2 esetén
30000 ciklus 440 V In esetén
20000 ciklus 690 V In/2 esetén
10000 ciklus 690 V In esetén
Megszakító szerelési mód: Fix
Vezérlés típusa: Kapcsolókar
