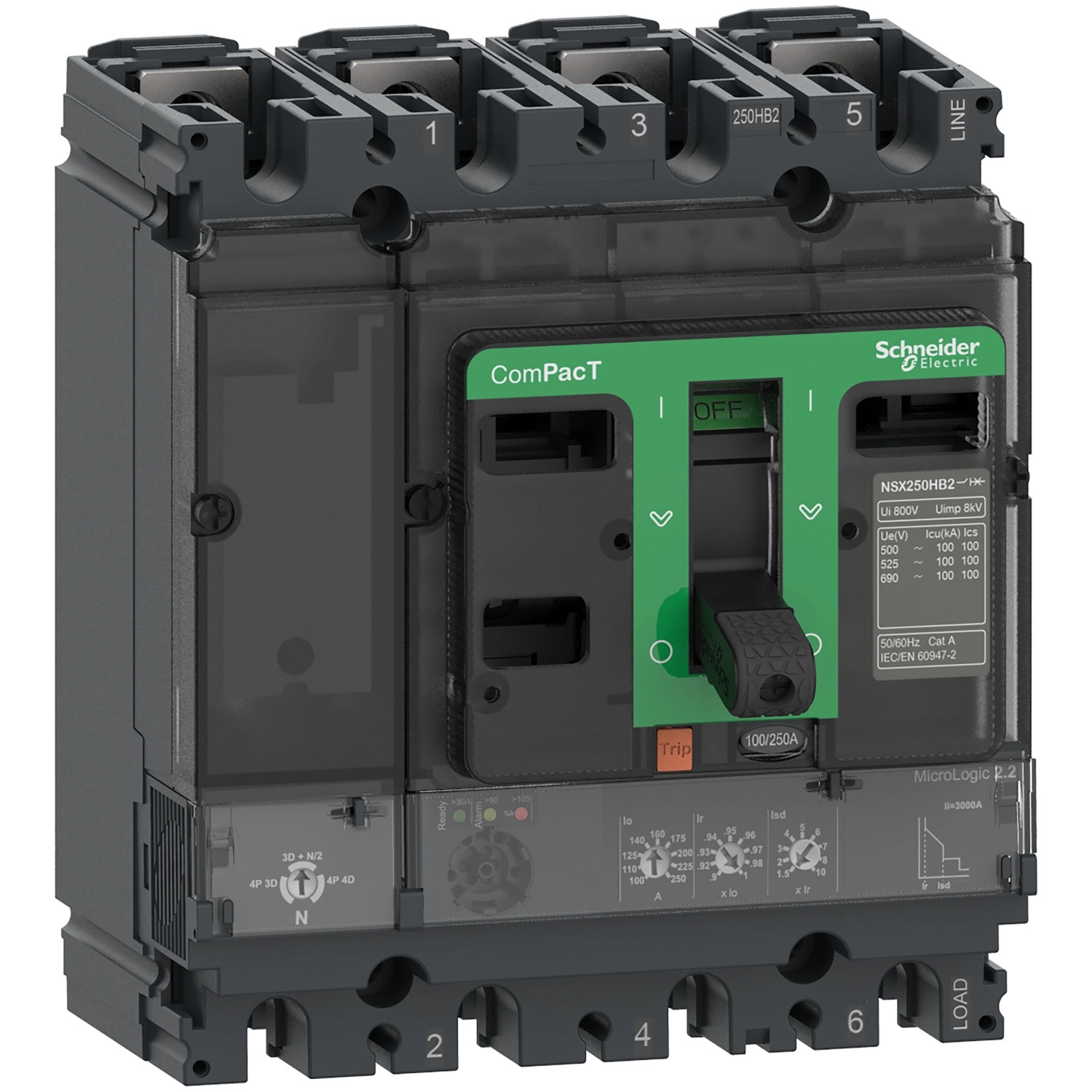

Schneider Electric ComPacT NSX (2021) - C10H42D040 - Megszakító NSX100H, 70 kA 415 VAC, MicroLogic 2.2 kioldóegység 40 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A megszakító kiemelkedő szakítóképességgel rendelkezik, amely eléri a 70 kA-t 415 VAC feszültségen, így ideális olyan környezetben, ahol nagy zárlati teljesítményekkel kell számolni. A ComPacT NSX100H működési tartománya lenyűgöző: 100 kA szakítóképesség 220/240 V AC hálózaton, 70 kA 380/415 V AC hálózaton, 65 kA 440 V AC hálózaton, 50 kA 500 V AC hálózaton, 35 kA 525 V AC hálózaton, valamint 10 kA a 660/690 V AC hálózaton. Ez a megszakító alkalmas ipari létesítményekben, kereskedelmi épületekben és kritikus infrastruktúrákban történő telepítésre is, ahol a megbízható áramkörszakítás és védelem alapvető követelmény.
A MicroLogic 2.2 elektronikus kioldóegység komplex védelmi funkciókat kínál: tartalmazza az L védelmet a túlterhelés ellen hosszú késleltetéssel, az So védelmet a rövidzárlat ellen fix késleltetéssel, valamint az I védelmet a pillanatnyi rövidzárlat ellen. A megszakító kioldási beállításai rendkívül rugalmasak - a hosszú késleltetésű védelemnél (Ir) 9 különböző beállítás közül választhatunk 18-40 A tartományban, míg a rövidzárlati védelem (Isd) szintén 9 fokozatban állítható az Ir 1,5-10-szereséig. A pillanatnyi rövidzárlati védelem 600 A-re van beállítva. A nulla-vezető védelme is konfigurálható: 0,5 x Ir (3D + N/2), 1 x Ir (4D) vagy nincs védelem (3D) opciókból választhatunk. A készülék rendelkezik termikus memóriával, amely 20 percig megőrzi az információt a kioldás előtti és utáni időszakban, biztosítva ezzel a berendezések teljes körű védelmét.
A ComPacT NSX100H C10H42D040 megszakító számos műszaki előnnyel büszkélkedhet: IP40 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, IK07 mechanikai védelemmel az IEC 62262 szerint, valamint Class II elektromos áramütés elleni védelemmel az előlapon. A készülék működési hőmérséklet-tartománya -25°C és +70°C között van, így szélsőséges környezetben is megbízhatóan működik. Telepítési szempontból is rugalmas, hiszen vízszintesen és függőlegesen egyaránt felszerelhető. A megszakító méretei kompaktak: 140 mm szélesség, 161 mm magasság és 86 mm mélység, ami megkönnyíti a beépítését kisebb elosztószekrényekbe is. A készülék rendelkezik helyi jelzésekkel: villogó zöld LED mutatja a működésre kész állapotot, piros LED jelzi a 105%-os túlterhelést, és narancssárga LED a 90%-os túlterhelést. A C10H42D040 cikkszámú ComPacT NSX100H megszakító tökéletes választás olyan alkalmazásokhoz, ahol a magas szakítóképesség és a pontos elektronikus védelem kulcsfontosságú.
Schneider Electric ComPacT NSX (2021) - C10H42D040 - Megszakító NSX100H, 70 kA 415 VAC, MicroLogic 2.2 kioldóegység 40 A, 4P4d műszaki adatok
Általános adatok
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100H
Termék vagy alkatrész típusa: Megszakító
Eszköz alkalmazás: Elosztás
Pólusok és védelem
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + N/2, 3D
Semleges vezető pozíció: Bal
Elektromos jellemzők
Névleges áram: 40 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítási kapacitás
Megszakítási kapacitás: 100 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
70 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
65 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítási kapacitás kód: H 70 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 2.2
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoI
L: túlterhelés elleni védelem (hosszú késleltetés)
So: rövidzárlat elleni védelem rögzített késleltetéssel
I: pillanati rövidzárlat elleni védelem
Kioldóegység névleges érték: 40 A 40 °C-on
Hosszú késleltetésű védelmi beállítás típusa Ir (termikus védelem): Állítható 9 fokozatban
Hosszú késleltetésű védelmi beállítási tartomány [Ir]: 18-40 A
Hosszú késleltetésű védelmi késleltetés beállítás típusa tr: Rögzített
Hosszú késleltetésű védelem késleltetési ideje [tr]: 400 s 1,5 x Ir esetén, 16 s 6 x Ir esetén, 11 s 7,2 x Ir esetén
Semleges vezető védelmi beállítás: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Termikus memória: 20 perc a kioldás előtt és után
Rövid késleltetésű védelmi beállítás típusa Isd: Állítható 9 fokozatban
Rövid késleltetésű védelmi beállítási tartomány [Isd]: 1,5-10 x Ir
Rövid késleltetésű védelmi késleltetés beállítás típusa tsd: Rögzített
Pillanati védelmi beállítás típusa Ii: Rögzített
Pillanati védelmi beállítási tartomány [Ii]: 600 A
Földzárlat védelem: Nélkül
Zóna szelektív reteszelés ZSI: Nélkül
Helyi jelzés és vezérlés
Kijelzés: Villogó LED (zöld) üzemkész állapotra, LED 105% Ir (piros) túlterhelésre, LED 90% Ir (narancs) túlterhelésre
Vezérlés típusa: Kapcsolókar
Mechanikai tulajdonságok
Megszakító rögzítési mód: Fix
Beszerelési pozíció: Vízszintes és függőleges, Hátlapra fektetve
Felső csatlakozás: Előlapi
Alsó csatlakozás: Előlapi
Csatlakozási távolság: 35 mm
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus 440 V In/2, 30000 ciklus 440 V In, 20000 ciklus 690 V In/2, 10000 ciklus 690 V In
Teljesítmény disszipáció pólusonként: 1,3 W
Beszerelési alap: Hátlap
Méretek
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos áramütés elleni védelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK védettségi fokozat: IK07, megfelel az IEC 62262 szabványnak
Környezeti hőmérséklet üzemeltetés közben: -25...70 °C
Környezeti hőmérséklet tárolás esetén: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi tengerszint feletti magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel
