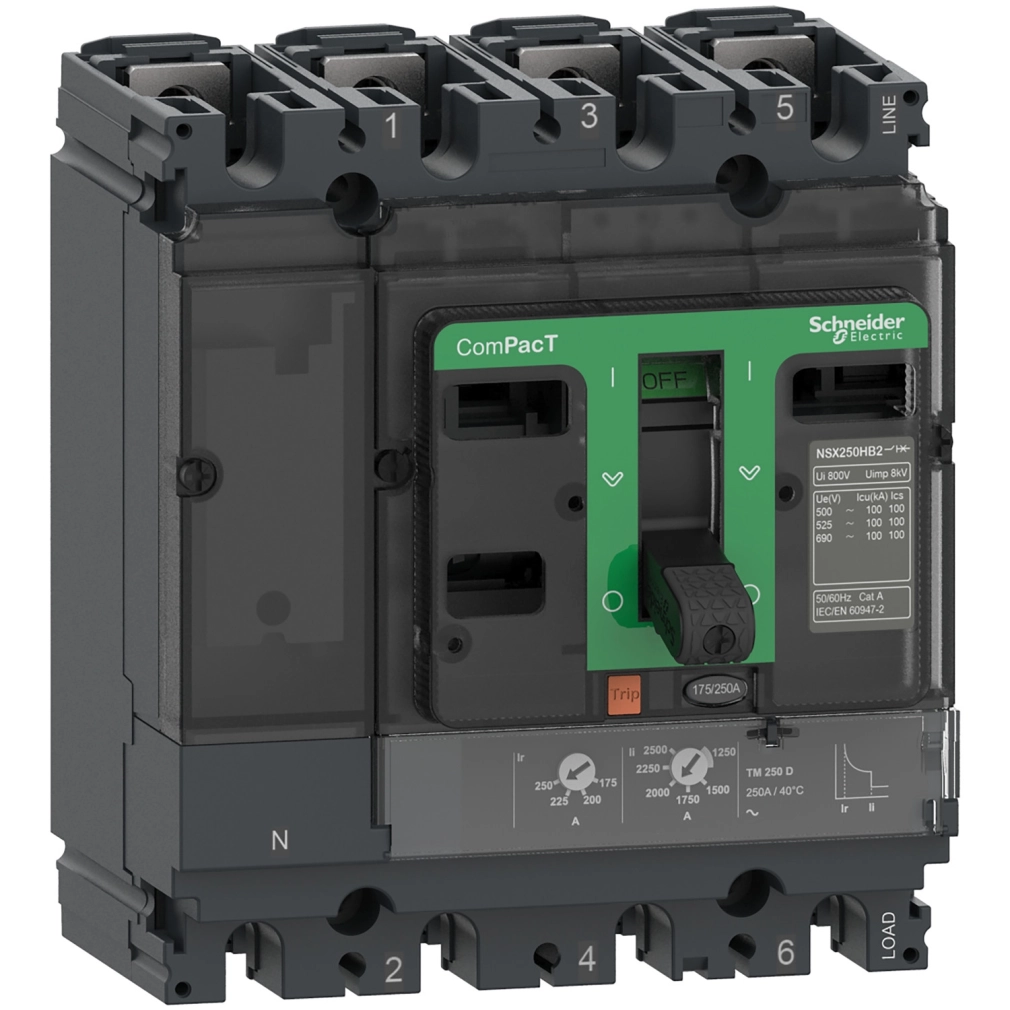

Schneider Electric ComPacT NSX (2021) - C10H4TM100 - Megszakító NSX100H, 70 kA 415 VAC, TMD kioldóegység 100 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ComPacT NSX100H megszakító kiemelkedő megszakítóképességgel büszkélkedhet: 70 kA 380/415 V AC esetén, ami rendkívül robusztus védelmet biztosít még a legnagyobb rövidzárlati áramok esetén is. A termék 690 V AC névleges üzemi feszültséggel rendelkezik, és 50/60 Hz hálózati frekvencián használható. A megszakítóképessége különböző feszültségszinteken eltérő: 220/240 V AC-n 100 kA, 440 V AC-n 65 kA, 500 V AC-n 50 kA, 525 V AC-n 35 kA, míg 660/690 V AC-n 10 kA értéket biztosít az IEC 60947-2 szabványnak megfelelően. Az UL szabvány szerinti értékek: 240 V AC-n 85 kA, 480 V AC-n 65 kA és 600 V AC-n 10 kA.
A termék TMD (Thermal-Magnetic) kioldóegységgel van felszerelve, amely termikus és mágneses védelmet egyaránt biztosít. A túlterhelésvédelmet (L) a termikus kioldó, míg a rövidzárlati védelmet (I) a mágneses kioldó látja el. A hosszú késleltetésű védelem (termikus védelem) beállítási tartománya 0,7–1 × In, fix késleltetéssel, amely 1,5 × In esetén 120–400 s, 6 × Ir esetén pedig 15 s. A pillanatáram-védelem (mágneses) fixre van állítva 800 A értéken. A nullavezető védelmi beállítása 1 × Ir (4D). A megszakító kezelése egyszerű: toggle (átbillenő) működtetésű, és megfelel az EN/IEC 60947-2 szabvány szerinti leválasztási követelményeknek is. A termék fix szerelésű, alaplapra szerelhető, vízszintes és függőleges, valamint hátoldalával síkfelületre történő felszerelési pozíciókban egyaránt használható. Mind a felső, mind az alsó csatlakozási pontok előlapi kialakításúak, 35 mm-es csatlakozási távolsággal.
A ComPacT NSX100H megszakító kiváló elektromos és mechanikai tartóssággal rendelkezik: 50000 mechanikai ciklusra és változó elektromos ciklusszámra tervezték (440 V-on In/2 esetén 50000, In esetén 30000, míg 690 V-on In/2 esetén 20000, In esetén 10000 ciklus). A pólusonkénti teljesítményveszteség mindössze 8,8 W. A termék méretei: szélesség 140 mm, magasság 161 mm, mélység 86 mm. Védettsége IP40 az IEC 60529 szabvány szerint, és IK07 ütésállósággal rendelkezik az IEC 62262 szabvány alapján. Üzemi hőmérséklet-tartománya -25 °C és +70 °C között, tárolási hőmérséklet-tartománya pedig -50 °C és +85 °C között van, relatív páratartalom tekintetében 0-95% között használható. Tengerszint feletti magasság szempontjából 0-2000 m között derating (teljesítménycsökkentés) nélkül, 2000-5000 m között pedig derating alkalmazásával használható.
Schneider Electric ComPacT NSX (2021) - C10H4TM100 - Megszakító NSX100H, 70 kA 415 VAC, TMD kioldóegység 100 A, 4P4d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100H
Termék vagy összetevő típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Nullavezető helyzete: Bal
Elektromos jellemzők
Névleges áram [In]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 100 kA Icu 220/240 V AC 50/60 Hz, az IEC 60947-2 szerint
70 kA Icu 380/415 V AC 50/60 Hz, az IEC 60947-2 szerint
65 kA Icu 440 V AC 50/60 Hz, az IEC 60947-2 szerint
50 kA Icu 500 V AC 50/60 Hz, az IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz, az IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz, az IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz, az UL 60947-4-1 szerint
65 kA Icu 480 V AC 50/60 Hz, az UL 60947-4-1 szerint
10 kA Icu 600 V AC 50/60 Hz, az UL 60947-4-1 szerint
Megszakítóképesség kód: H 70 kA 415 V AC
Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológia: Termikus-mágneses
Kioldóegység védelmi funkciók: LI
Vezérlés típusa: Toggle (átbillenő)
Megszakító szerelési mód: Fix
Kiegészítő
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi megszakítóképesség [Ics]: 100 kA 220/240 V AC 50/60 Hz, az IEC 60947-2 szerint
70 kA 380/415 V AC 50/60 Hz, az IEC 60947-2 szerint
65 kA 440 V AC 50/60 Hz, az IEC 60947-2 szerint
50 kA 500 V AC 50/60 Hz, az IEC 60947-2 szerint
35 kA 525 V AC 50/60 Hz, az IEC 60947-2 szerint
10 kA 660/690 V AC 50/60 Hz, az IEC 60947-2 szerint
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: 50000 ciklus 440 V In/2
30000 ciklus 440 V In
20000 ciklus 690 V In/2
10000 ciklus 690 V In
Teljesítményveszteség pólusonként: 8,8 W
Szerelés
Szerelési alap: Hátlap
Szerelési helyzet: Vízszintes és függőleges
Hátoldalával síkfelületre
Felső csatlakozás: Első
Alsó csatlakozás: Első
Csatlakozási távolság: 35 mm
Védelem típusa
L: túlterhelés elleni védelem (termikus)
I: rövidzárlat elleni védelem (mágneses)
Kioldóegység jellemzők
Kioldóegység névleges áram: 100 A 40 °C-on
Hosszú késleltetésű kioldás beállítás típusa Ir (termikus védelem): Beállítható
Hosszú késleltetésű védelem kioldási beállítási tartomány [Ir]: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Fix
Hosszú késleltetésű késleltetés beállítási tartomány [tr]: 120...400 s 1,5 x In-nél
15 s 6 x Ir-nél
Nullavezető védelmi beállítás: 1 x Ir (4D)
Pillanatáram-védelem kioldás beállítás típusa Ii: Fix
Pillanatáram-védelem kioldási beállítási tartomány [Ii]: 800 A
Földzárlatvédelem: Nélküle
Fizikai jellemzők
Hornyok száma: 5 horony
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Környezet
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK védettségi fokozat: IK07, megfelel az IEC 62262 szabványnak
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemelési magasság: 0...2000 m teljesítménycsökkentés nélkül
2000 m...5000 m teljesítménycsökkentéssel
