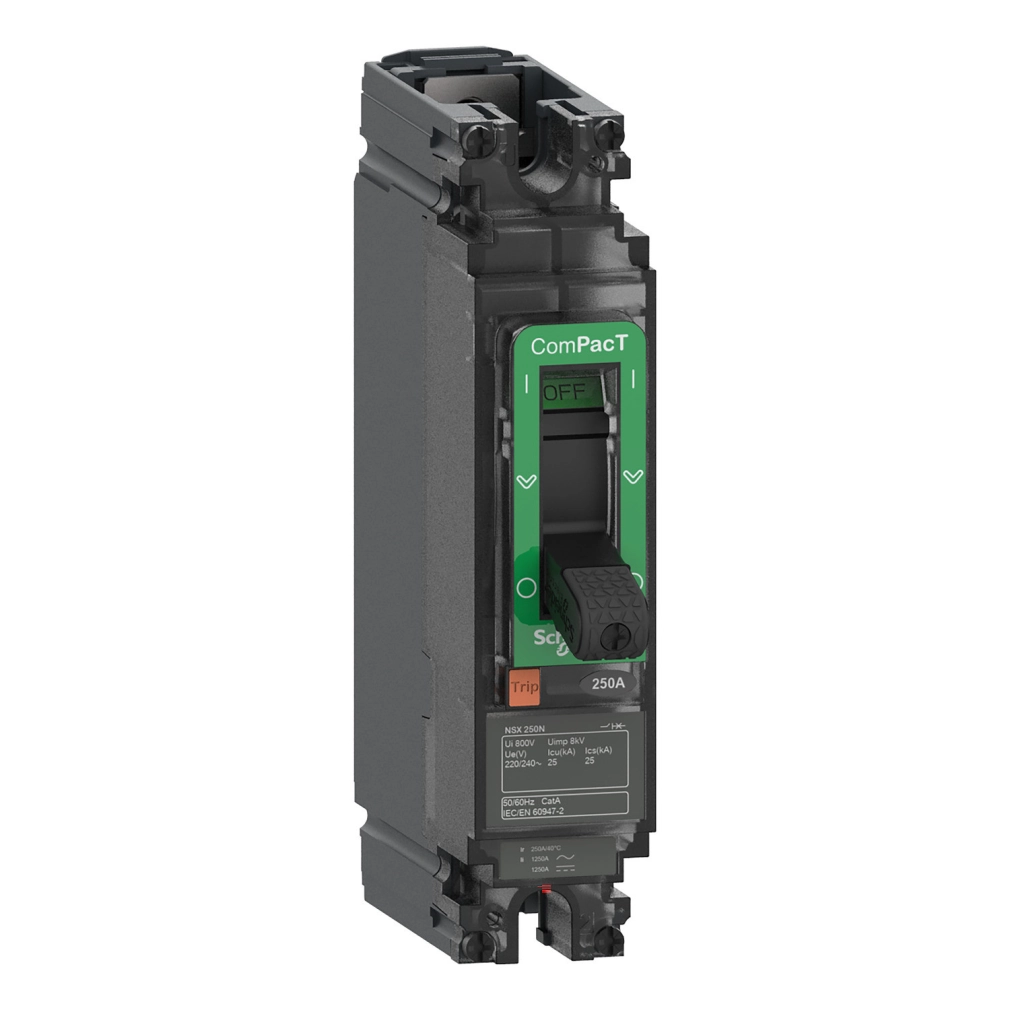

Schneider Electric ComPacT NSX (2021) - C10N1TM030 - Megszakító NSX100N AC/DC, 25 kA 240 VAC, TMD kioldóegység 30 A, 1P1d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ComPacT NSX sorozat részeként ez az 1 pólusú megszakító (1D védett pólussal) kiemelkedő, 25 kA megszakítóképességgel rendelkezik 220/240 V AC feszültségen, valamint figyelemre méltó 50 kA megszakítóképességgel 250 V DC rendszerekben. Az eszköz TM-D hő-mágneses kioldóegységgel van felszerelve, amely túlterhelés elleni védelmet (L, termikus védelem) és rövidzárlat elleni védelmet (I, mágneses védelem) biztosít. A kioldóegység védelmi funkcióit az "LI" jelölés foglalja össze, ahol a hosszú késleltetésű, termikus védelem (L) fix beállítású, értéke 1 x In, azaz 30 A, míg a pillanatnyi, mágneses védelmet (I) szintén fix beállítású, 300 A-es érték jellemzi.
A megszakító különleges előnye, hogy alkalmas leválasztásra is, megfelel az EN/IEC 60947-2 szabványnak, és "A" kategóriájú felhasználási besorolással rendelkezik. A készülék működtetése billenőkarral történik, a rögzítési módja fix. A szigetelési feszültség (Ui) 750 V AC 50/60 Hz az IEC 60947-2 szerint, míg a névleges lökőfeszültség-állóság (Uimp) 8 kV, ami magas szintű védelmet biztosít túlfeszültség esetén. A mechanikai tartósság 20000 kapcsolási ciklus, míg az elektromos élettartam szintén 20000 ciklus 277 V-on In/2 terhelésnél, illetve 10000 ciklus 277 V-on In terheléssel.
A készülék telepítési szempontból is rendkívül rugalmas: szerelhető vízszintesen és függőlegesen, valamint a hátlapra is rögzíthető. A csatlakozások mind felül, mind alul előlapi kialakításúak, a csatlakozási távolság 35 mm. A megszakító kompakt méretekkel rendelkezik: szélessége 35 mm, magassága 161 mm, mélysége 86 mm. Működési hőmérséklet-tartománya széles skálán mozog, -25°C-tól +70°C-ig használható, tárolási hőmérséklete pedig -50°C és +85°C között megengedett.
A ComPacT NSX100N megszakító védelmi szintje IP40 az IEC 60529 szerint, ütésállósága IK07 az IEC 62262 szerint. A készülék előlapján Class II érintésvédelmi osztályba tartozik, szennyezettségi foka 3 az IEC 60664-1 szerint. A megszakító túlfeszültségi kategóriája IV, és akár 2000 m tengerszint feletti magasságig korlátozás nélkül, 2000-5000 m között pedig teljesítménycsökkenéssel üzemeltethető. Pólusonkénti teljesítményvesztesége 4,03 W, ami hatékony energiafelhasználást jelez. Ezek a specifikációk együttesen teszik a ComPacT NSX100N megszakítót ideális választássá olyan professzionális alkalmazásokhoz, ahol a megbízható áramkörvédelem kritikus fontosságú.
Schneider Electric ComPacT NSX (2021) - C10N1TM030 - Megszakító NSX100N AC/DC, 25 kA 240 VAC, TMD kioldóegység 30 A, 1P1d műszaki adatok
Általános jellemzők
Terméktípus: Áramköri megszakító
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100N
Alkalmazás: Elosztás
Elektromos jellemzők
Névleges áram [In]: 30 A 40 °C-on
Névleges üzemi feszültség [Ue]: 277 V AC 50/60 Hz, 250 V DC
Hálózat típusa: AC, DC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség: 25 kA Icu 220/240 V AC 50/60 Hz-en az IEC 60947-2 szerint, 50 kA Icu 250 V DC-n az IEC 60947-2 szerint
Megszakítóképesség kódja: N 25 kA 240 V AC
Kioldóegység neve: TM-D
Kioldóegység technológia: Termikus-mágneses
Kioldóegység védelmi funkciói: LI
Vezérlés típusa: Billenőkar
Megszakító rögzítési módja: Fix
Kiegészítő jellemzők
Névleges szigetelési feszültség [Ui]: 750 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség [Ics]: 25 kA 220/240 V AC 50/60 Hz-en az IEC 60947-2 szerint, 50 kA 250 V DC-n az IEC 60947-2 szerint
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 277 V-on In/2, 10000 ciklus 277 V-on In
Teljesítményveszteség pólusonként: 4,03 W
Szerelési jellemzők
Szerelési alap: Hátlap
Szerelési helyzet: Vízszintes és függőleges, Hátlapra fektetve
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Védelmi beállítások
Védelem típusa: L: túlterhelés elleni védelem (termikus), I: rövidzárlat elleni védelem (mágneses)
Kioldóegység névleges értéke: 30 A 40 °C-on
Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): Fix
[Ir] hosszú idejű védelmi kioldási tartomány: 1 x In
Hosszú idejű védelmi késleltetés beállítás típusa tr: Fix
Pillanatnyi védelmi kioldási beállítás típusa Ii: Fix
[Ii] pillanatnyi védelmi kioldási tartomány: 300 A
Földzárlat-védelem: Nincs
Méretek
Szélesség (Sz): 35 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: IV
Elektromos érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3, megfelel az IEC 60664-1-nek
IP védettségi fokozat: IP40, megfelel az IEC 60529-nek
IK ütésállósági fokozat: IK07, megfelel az IEC 62262-nek
Környezeti hőmérséklet üzemeléskor: -25...70 °C
Környezeti hőmérséklet tárolásnál: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemeltetési magasság: 0...2000 m teljesítménycsökkenés nélkül, 2000 m...5000 m teljesítménycsökkenéssel
