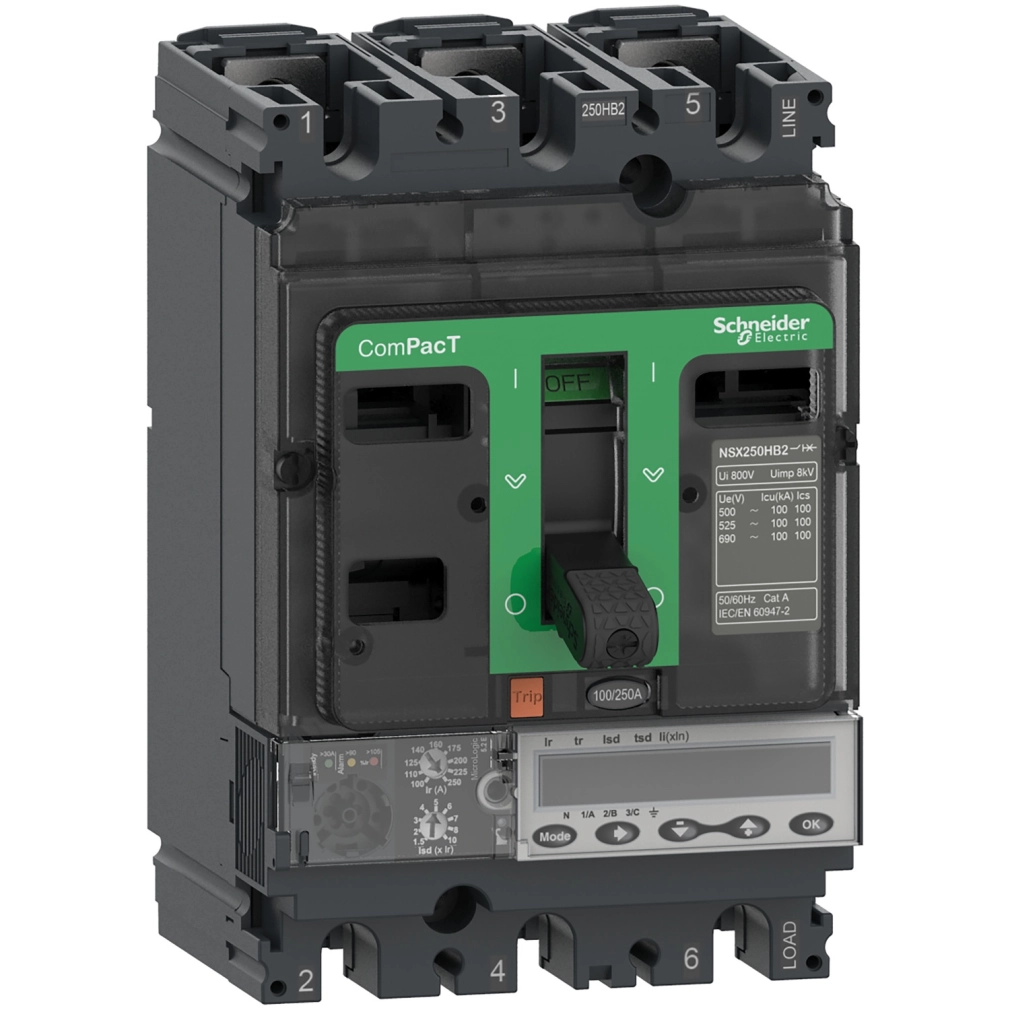

Schneider Electric ComPacT NSX (2021) - C10R35E100 - Megszakító NSX100R, 200 kA 415 VAC, MicroLogic 5.2 E kioldóegység 100 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A megszakító kiemelkedő 200 kA-es megszakítóképességgel rendelkezik 415 VAC feszültségen, ami ideálissá teszi olyan környezetekben, ahol nagy zárlati áramok fordulhatnak elő. A 3 pólusú kialakítás teljes háromfázisú védelmet biztosít, a beépített MicroLogic 5.2 E elektronikus kioldóegységgel pedig rendkívül pontos és sokrétű védelmi funkciókat kínál. A kioldóegység LSI védelemmel van felszerelve, amely magában foglalja a hosszú késleltetésű túlterhelés elleni védelmet (L), a rövid késleltetésű rövidzárlat elleni védelmet (S) és a pillanatnyi rövidzárlat elleni védelmet (I).
A ComPacT NSX100R 100 A névleges áramerősséggel működik 40°C környezeti hőmérsékleten, és alkalmas akár 690 V AC üzemi feszültségen történő használatra is. A megszakító rendelkezik szigetelési funkcióval is, amely megfelel az EN/IEC 60947-2 szabványnak, így karbantartási munkák során biztonságosan leválasztható a rendszer. A termék kategória A felhasználási besorolással rendelkezik, és fix rögzítéssel telepíthető.
A MicroLogic 5.2 E kioldóegység számos fejlett funkcióval rendelkezik, mint például a beállítható védelmi paraméterek. A hosszú késleltetésű védelem (Ir) 40-100 A tartományban 9 különböző beállítással módosítható, míg a rövid késleltetésű védelem (Isd) az Ir érték 1,5-10-szeresére állítható be. Az azonnali védelmi kioldás (Ii) az In érték 1,5-15-szörösére konfigurálható. A készülék termikus memóriával is rendelkezik, amely 20 percig őrzi a termikus előzményeket a kioldás előtt és után, tovább növelve a védelem hatékonyságát.
A készülék figyelemre méltó szolgáltatása a beépített LCD kijelző és a fejlett kommunikációs képességek. Az energiamérési funkció lehetővé teszi a villamosenergia-felhasználás nyomon követését, míg az integrált jelzőrendszer (zöld LED a működésre kész állapotra, piros LED a 105%-os túlterhelésre, narancssárga LED a 90%-os túlterhelésre) azonnali vizuális visszajelzést biztosít az üzemállapotról. A készülék képes maximális/minimális értékek, pillanatnyi és igényelt értékek, energiamérési adatok, karbantartási jelzők, időbélyegzett előzmények és eseménytáblák, védelmi és riasztási beállítások, valamint energiaminőségi információk kommunikálására.
A NSX100R megszakító 105 mm szélességű, 161 mm magasságú és 86 mm mélységű kompakt kialakítása lehetővé teszi a helytakarékos telepítést. Tartóssági szempontból 20 000 mechanikai ciklust és különböző terhelés melletti elektromos élettartamot biztosít, például 20 000 ciklust 440 V In/2 terhelésnél vagy 5000 ciklust 690 V In terhelésnél. A készülék -25...70 °C közötti üzemi hőmérsékleten használható, és IP40 védettséggel, valamint IK07 ütésállósággal rendelkezik az IEC szabványoknak megfelelően, így különböző környezeti feltételek mellett is megbízhatóan működik.
Schneider Electric ComPacT NSX (2021) - C10R35E100 - Megszakító NSX100R, 200 kA 415 VAC, MicroLogic 5.2 E kioldóegység 100 A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100R
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram [In]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítási képesség
Megszakítási képesség:
200 kA Icu 220/240 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak
200 kA Icu 380/415 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak
200 kA Icu 440 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak
80 kA Icu 500 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak
65 kA Icu 525 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak
45 kA Icu 660/690 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak
Megszakítási képesség kód: R 200 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 5.2 E
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSI
Vezérlés típusa: Kapcsoló
Megszakító rögzítési mód: Fix
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi megszakítóképesség [Ics]:
200 kA 220/240 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak
200 kA 380/415 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak
200 kA 440 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak
80 kA 500 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak
65 kA 525 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak
45 kA 660/690 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak
Mechanikai jellemzők
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság:
20000 ciklus 440 V In/2 esetén
10000 ciklus 440 V In esetén
10000 ciklus 690 V In/2 esetén
5000 ciklus 690 V In esetén
Teljesítmény disszipáció pólusonként: 4,7 W
Szerelési tartó: Hátlap
Szerelési pozíció: Vízszintes és függőleges, Hátlapra fektetve
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Kioldó beállítások
Védelmi típus:
L: túlterhelés elleni védelem (hosszú késleltetésű)
S: rövid idejű rövidzárlat elleni védelem
I: azonnali rövidzárlat elleni védelem
Kioldóegység névleges értéke: 100 A 40 °C-on
Hosszú késleltetésű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 beállítással
[Ir] hosszú késleltetésű védelem kioldási beállítási tartománya: 40...100 A
Hosszú késleltetésű védelem késleltetés beállítási típus tr: Állítható
[tr] hosszú késleltetésű késleltetés beállítási tartománya:
15...400 s 1,5 x Ir esetén
0,5...16 s 6 x Ir esetén
0,35...11 s 7,2 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási beállítás típusa Isd: Állítható 9 beállítással
[Isd] Rövid idejű védelem kioldási beállítási tartománya: 1,5...10 x Ir
Rövid idejű védelem késleltetés beállítási típusa tsd: Állítható 5 beállítással
[tsd] rövid idejű késleltetés beállítási tartománya:
0...0,4 s I²t=ki
0,1...0,4 s I²t=be
Azonnali védelem kioldási beállítás típusa Ii: Állítható
[Ii] azonnali védelem kioldási beállítási tartománya: 1,5...15 x In
Földzárlat védelem: Nélküle
Zóna szelektív reteszelés ZSI: Van
Jelzések és kommunikáció
Nyílások száma: 5 nyílás
Helyi jelzés:
Villogó LED (zöld) üzemkész állapothoz
LED 105% Ir (piros) túlterheléshez
LED 90% Ir (narancs) túlterheléshez
Kijelző típusa: LCD kijelző
Mérési típus: Energiamérő
Adatkommunikáció:
Maximumok/minimumok
Pillanatnyi és igényelt értékek
Energiamérés
Karbantartási jelzők
Időbélyegzett előzmények és eseménytáblák
Védelmi és riasztási beállítások
Energiaminőség
Igényelt áram és teljesítmény
Méretek
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fokozat: 3, megfelel az IEC 60664-1 szabványnak
IP védelmi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK ütésállósági fokozat: IK07, megfelel az IEC 62262 szabványnak
Környezeti levegő hőmérséklet üzemeltetéshez: -25...70 °C
Környezeti levegő hőmérséklet tároláshoz: -40...85 °C
Relatív páratartalom: 0...95%
Üzemi magasság:
0...2000 m leminősítés nélkül
2000 m...5000 m leminősítéssel
