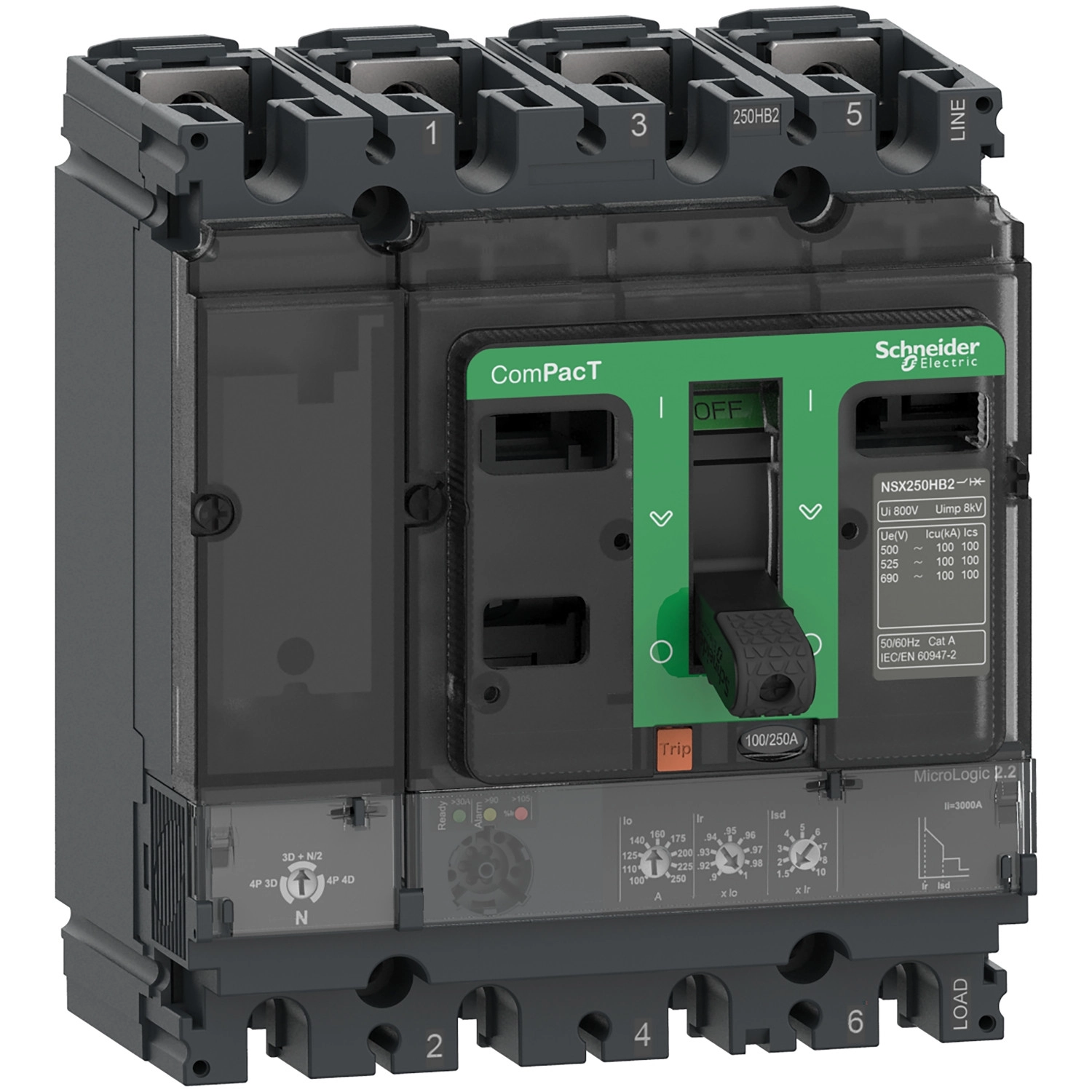

Schneider Electric ComPacT NSX (2021) - C10R42D100 - Megszakító NSX100R, 200 kA 415 VAC, MicroLogic 2.2 kioldóegység 100 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A C10R42D100 megszakító egyik legfontosabb jellemzője a kiemelkedő megszakítóképesség, amely 200 kA értékkel rendelkezik 415 VAC feszültségen. Ez rendkívül magas érték, ami azt jelenti, hogy a berendezés képes a legszélsőségesebb zárlati áramokat is biztonságosan megszakítani. A különböző feszültségszinteken is impozáns megszakítóképességgel bír: 220/240 V AC-n 200 kA, 380/415 V AC-n 200 kA, 440 V AC-n 200 kA, 500 V AC-n 80 kA, 525 V AC-n 65 kA, és még 660/690 V AC-n is 45 kA értéket biztosít. Ez a megszakítóképesség az IEC 60947-2 szabványnak megfelelően van hitelesítve.
A C10R42D100 megszakítóba a legmodernebb MicroLogic 2.2 elektronikus kioldóegység van beépítve, amely 100 A névleges áramerősséggel működik 40 °C környezeti hőmérsékleten. A kioldóegység LSoI védelmekkel rendelkezik, ami a következőket jelenti: L - túlterhelés elleni védelem (hosszú késleltetésű), So - rövidzárlat elleni védelem fix késleltetéssel, I - pillanati rövidzárlat elleni védelem. A túlterhelés elleni védelmi beállítás (Ir) 40-100 A között 9 különböző fokozatban állítható. A hosszú késleltetésű védelem időzítése (tr) fix értékű: 1,5×Ir áramnál 400 s, 6×Ir áramnál 16 s, és 7,2×Ir áramnál 11 s késleltetéssel működik. A rövidzárlat elleni védelem beállítása (Isd) 1,5-10×Ir között szintén 9 fokozatban állítható, míg a pillanati rövidzárlat elleni védelem (Ii) fix 1500 A-re van állítva.
A megszakító rugós működtetésű kapcsolóval rendelkezik, és alkalmas szigetelési célra is az EN/IEC 60947-2 szabványnak megfelelően. Felhasználási kategóriája A kategória. A névleges üzemi feszültség (Ue) 690 V AC 50/60 Hz, a névleges szigetelési feszültség (Ui) 800 V AC 50/60 Hz, a névleges lökőfeszültség-állóság (Uimp) pedig 8 kV. A megszakító mechanikai élettartama 20000 ciklus, míg az elektromos élettartam a terheléstől függően 5000-20000 ciklus között változik. A felszerelés módja fix, hátlapra történő szereléssel, vízszintes és függőleges helyzetben egyaránt alkalmazható. A pólusok elrendezését tekintve a semleges vezeték baloldalon helyezkedik el.
A ComPacT NSX megszakító fejlett jelzőrendszerrel rendelkezik: villogó zöld LED jelzi a működésre kész állapotot, míg a piros LED a 105%-os túlterhelést, a narancssárga LED pedig a 90%-os túlterhelést jelzi. A megszakító méretei: szélesség 140 mm, magasság 161 mm, mélység 86 mm, nettó tömege 2,4 kg. Pólusonkénti teljesítményveszteség 4,7 W. A semleges vezető védelmi beállítása változatos: 0,5×Ir (3D + N/2), 1×Ir (4D), vagy nincs védelem (3D) konfigurációban.
Schneider Electric ComPacT NSX (2021) - C10R42D100 - Megszakító NSX100R, 200 kA 415 VAC, MicroLogic 2.2 kioldóegység 100 A, 4P4d műszaki adatok
Alapadatok
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100R
Termék vagy alkatrész típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + N/2, 3D
Semleges vezető helyzete: Bal
Elektromos jellemzők
Névleges áram [In]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítási kapacitás
Megszakítási kapacitás: 200 kA Icu 220/240 V AC 50/60 Hz-nél az IEC 60947-2 szabványnak megfelelően
200 kA Icu 380/415 V AC 50/60 Hz-nél az IEC 60947-2 szabványnak megfelelően
200 kA Icu 440 V AC 50/60 Hz-nél az IEC 60947-2 szabványnak megfelelően
80 kA Icu 500 V AC 50/60 Hz-nél az IEC 60947-2 szabványnak megfelelően
65 kA Icu 525 V AC 50/60 Hz-nél az IEC 60947-2 szabványnak megfelelően
45 kA Icu 660/690 V AC 50/60 Hz-nél az IEC 60947-2 szabványnak megfelelően
Megszakítási kapacitás kód: R 200 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 2.2
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSoI
Kioldóegység névleges értéke: 100 A 40 °C-on
Hosszú idejű kioldás beállítási típusa Ir (termikus védelem): Állítható, 9 beállítás
Hosszú idejű védelem kioldási beállítási tartománya [Ir]: 40...100 A
Hosszú idejű védelem késleltetési beállítás típusa tr: Fix
Hosszú idejű késleltetés beállítási tartomány [tr]: 400 s 1,5 x Ir-nél
16 s 6 x Ir-nél
11 s 7,2 x Ir-nél
Semleges vezető védelmi beállítása: 0,5 x Ir (3D + N/2)
1 x Ir (4D)
Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási beállítás típusa Isd: Állítható, 9 beállítás
Rövid idejű védelem kioldási beállítási tartomány [Isd]: 1,5...10 x Ir
Pillanatnyi védelem kioldási beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 1500 A
Mechanikai jellemzők
Vezérlési típus: Kapcsoló
Megszakító szerelési mód: Fix
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 440 V In/2-nél
10000 ciklus 440 V In-nél
10000 ciklus 690 V In/2-nél
5000 ciklus 690 V In-nél
Teljesítmény disszipáció pólusonként: 4,7 W
Szerelési tartó: Hátlap
Szerelési pozíció: Vízszintes és függőleges
Fekvő a hátoldalon
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási távolság: 35 mm
Slotok száma: 5 slot
Jelzések
Helyi jelzés: Villogó LED (zöld) üzemkész állapotra
LED 105% Ir (piros) túlterhelésre
LED 90% Ir (narancssárga) túlterhelésre
Méretek és súly
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Nettó súly: 2,4 kg
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezési fokozat: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK védettségi fokozat: IK07, megfelel az IEC 62262 szabványnak
Környezeti hőmérséklet üzemeléskor: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
Relatív páratartalom: 0...95%
Üzemeltetési magasság: 0...2000 m terheléscsökkentés nélkül
2000 m...5000 m terheléscsökkentéssel
