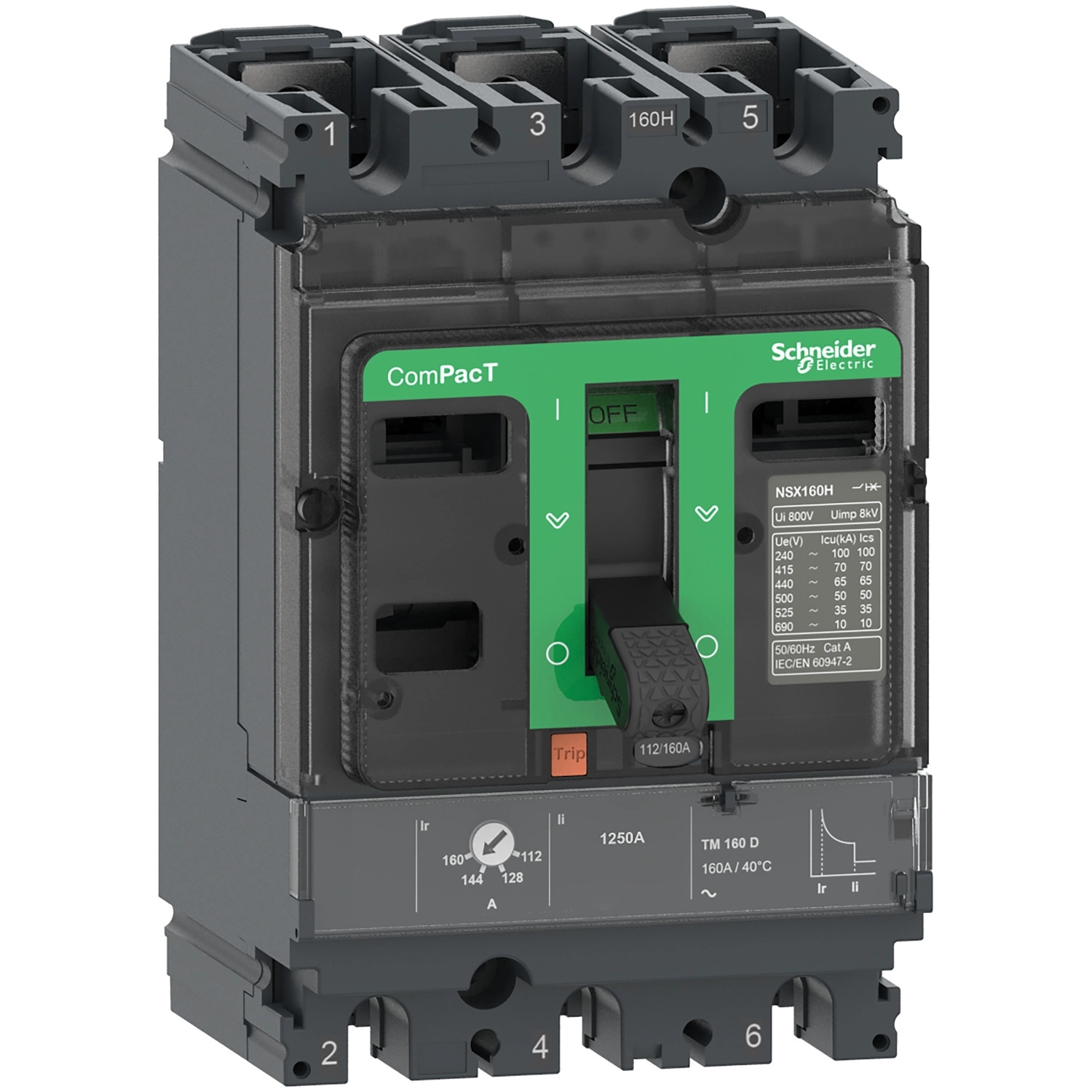

Schneider Electric ComPacT NSX (2021) - C10W3TM080 - Megszakító NSX100HB2, 100 kA 690 VAC, TMD kioldóegység 80 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A ComPacT NSX termékvonal egyik kiemelkedő előnye a rendkívül magas megszakítóképesség, ami a NSX100HB2 esetében 100 kA 690 V AC feszültségen. Ez azt jelenti, hogy a készülék képes megszakítani akár 100 kA rövidzárlati áramot is, ami kiváló védelmet biztosít a legkritikusabb alkalmazásokban is. A megszakító 80 A névleges áramerősséggel rendelkezik 40 °C környezeti hőmérsékleten, és 690 V AC névleges üzemi feszültséggel működik 50/60 Hz hálózati frekvencián. A termék TM-D kioldóegységgel van felszerelve, amely termikus-mágneses technológiát alkalmaz, és LI védelmi funkciókat kínál, vagyis túlterhelés elleni (L) és rövidzárlat elleni (I) védelmet biztosít.
A ComPacT NSX100HB2 megszakító számos kiváló tulajdonsággal rendelkezik, amelyek a magas teljesítmény mellett a sokoldalú használatot is lehetővé teszik. A készülék alkalmas leválasztásra, megfelel az EN/IEC 60947-2 szabványnak, és az "A" felhasználási kategóriába tartozik. A túlterhelés elleni védelem beállítható, a hosszú késleltetésű kioldás érzékenysége 0,7-1 x In tartományban állítható. A rövidzárlat elleni védelem fix értékre van beállítva, 640 A-es kioldási értékkel. A készülék telepítése és használata rendkívül rugalmas: vízszintesen és függőlegesen is felszerelhető, rögzítése hátsó szerelőlapra történik, és a csatlakozások elöl találhatók. A termék méretei kompaktak: 105 mm széles, 161 mm magas és 86 mm mély.
A Schneider Electric ComPacT NSX100HB2 megszakító kiemelkedő műszaki paraméterekkel rendelkezik, amelyek hosszú távú, megbízható működést garantálnak. A 800 V AC szigetelési feszültség és a 8 kV lökőfeszültség-állóság magas szintű védelmet biztosít. A mechanikai élettartam 20000 ciklus, míg az elektromos élettartam különböző üzemi feltételek mellett 5000-20000 ciklus között mozog. A védettségi szint IP40 az IEC 60529 szabvány szerint, az ütésállóság pedig IK07 az IEC 62262 szabvány alapján. A terméket -25 és +70 °C közötti környezeti hőmérsékleten lehet üzemeltetni, és akár 2000 m tengerszint feletti magasságig használható teljesítménycsökkenés nélkül, e fölött 5000 m-ig derating szükséges. A pólusonkénti teljesítménydisszipáció 8,77 W, ami hatékony energiafelhasználást jelez.
Schneider Electric ComPacT NSX (2021) - C10W3TM080 - Megszakító NSX100HB2, 100 kA 690 VAC, TMD kioldóegység 80 A, 3P3d műszaki adatok
Fő tulajdonságok
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX100HB2
Termék vagy komponens típusa: Megszakító
Készülék alkalmazása: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Névleges áram [In]: 80 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 100 kA Icu 500 V AC 50/60 Hz esetén, IEC 60947-2 szerint
100 kA Icu 525 V AC 50/60 Hz esetén, IEC 60947-2 szerint
100 kA Icu 660/690 V AC 50/60 Hz esetén, IEC 60947-2 szerint
Megszakítóképesség kód: HB2 100 kA 690 V AC
Névleges üzemi megszakítóképesség [Ics]: 100 kA 500 V AC 50/60 Hz esetén, IEC 60947-2 szerint
100 kA 525 V AC 50/60 Hz esetén, IEC 60947-2 szerint
100 kA 660/690 V AC 50/60 Hz esetén, IEC 60947-2 szerint
Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológia: Termikus-mágneses
Kioldóegység védelmi funkciók: LI
Kioldóegység értéke: 80 A 40 °C-on
Védelem típusa: L: túlterhelés elleni védelem (termikus)
I: rövidzárlat elleni védelem (mágneses)
Hosszú késleltetésű kioldás beállítás típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelem kioldási tartománya [Ir]: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés beállítás típusa tr: Fix
Hosszú késleltetésű késleltetés beállítási tartománya [tr]: 120…400 s 1,5 x In esetén
15 s 6 x Ir esetén
Pillanatnyi védelem kioldás beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási tartomány beállítása [Ii]: 640 A
Földzárlat védelem: Nélküle
Fizikai jellemzők
Vezérlés típusa: Billenőkar
Megszakító szerelési mód: Fix
Teljesítménydisszipáció pólusonként: 8,77 W
Szerelési támasz: Hátlap
Szerelési helyzet: Vízszintes és függőleges
Lapos a hátoldalon
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási lépés: 35 mm
Nyílások száma: 5 nyílás
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Műszaki jellemzők
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 440 V In/2 esetén
10000 ciklus 440 V In esetén
10000 ciklus 690 V In/2 esetén
5000 ciklus 690 V In esetén
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: III
Elektromos áramütés elleni védelmi osztály: II. osztály az előlapon
Szennyezési fokozat: 3, IEC 60664-1 szerint
IP védettségi fokozat: IP40, IEC 60529 szerint
IK ütésállóság: IK07, IEC 62262 szerint
Környezeti levegőhőmérséklet üzemeltetéshez: -25…70 °C
Környezeti levegőhőmérséklet tároláshoz: -50…85 °C
Relatív páratartalom: 0…95 %
Üzemeltetési magasság: 0...2000 m teljesítménycsökkenés nélkül
2000 m...5000 m teljesítménycsökkenéssel
