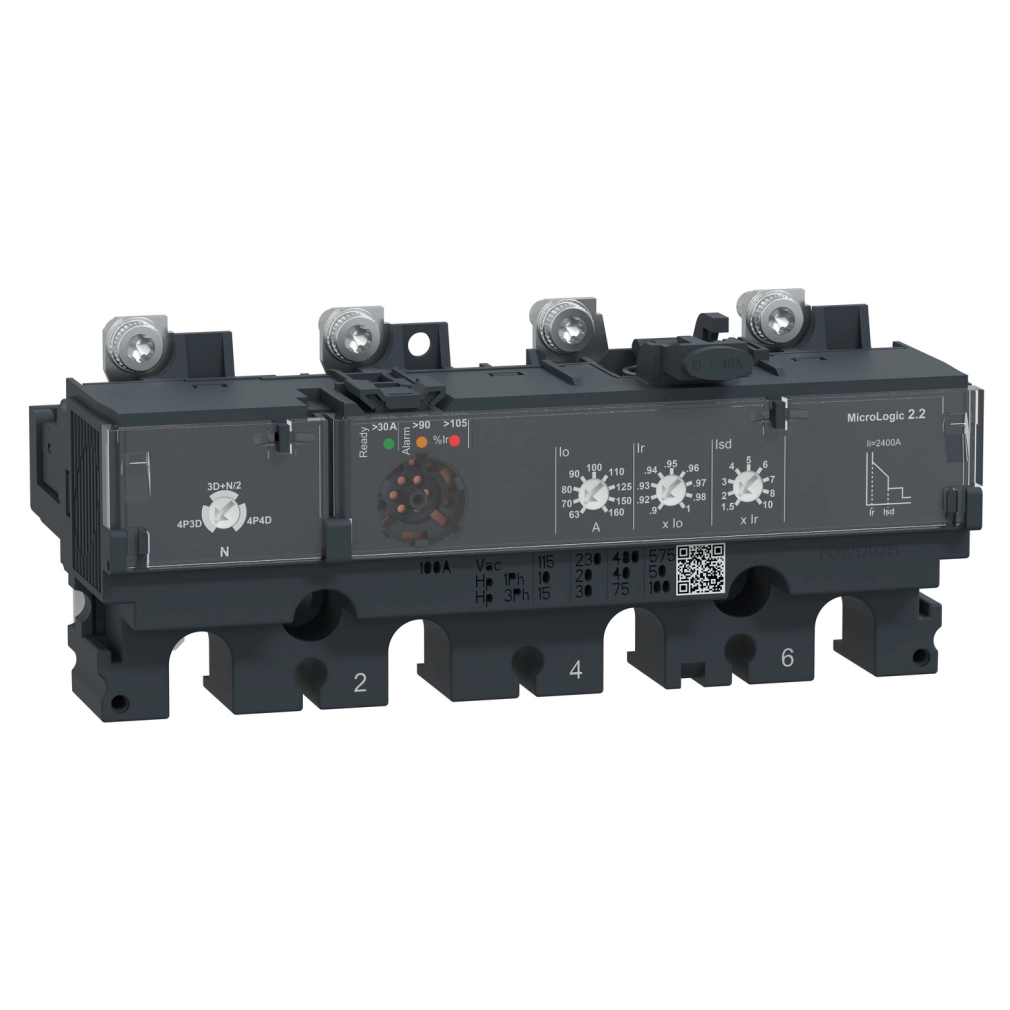

Schneider Electric ComPacT NSX (2021) - C1642D160 - Kioldóegység MicroLogic 2.2 NSX 160/250 megszakítóhoz, elektronikus, beállítás 160A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A MicroLogic 2.2 kioldóegység LSoI alapvető védelmi funkciókat kínál: túlterhelés elleni védelmet (L), rövidzárlat elleni védelmet fix késleltetéssel (So), valamint pillanatnyi rövidzárlat elleni védelmet (I). A túlterhelés elleni védelem (Ir) 9 fokozatban állítható a 63-160A tartományban, így rugalmasan illeszthető a védendő hálózat igényeihez. A rövidzárlat elleni védelem (Isd) szintén 9 különböző beállítással rendelkezik, az 1,5-10 x Ir tartományban. Az azonnali rövidzárlat elleni védelem (Ii) fix értékű, 2400A-es beállítással. A kioldóegység további előnye a 20 perces termikus memória, amely a megszakító kioldása előtt és után is működik, biztosítva a folyamatos védelmet.
A négypólusú kialakítás különböző nulla-vezető védelmi beállításokat tesz lehetővé: 0,5 x Ir (3D + N/2), 1 x Ir (4D), vagy akár a nulla-vezető védelme nélküli (3D) üzemmód. A nulla-vezető pozíciója a bal oldalon található. A kioldóegység helyi jelzésekkel is rendelkezik: villogó zöld LED jelzi az üzemkész állapotot, a piros LED (105% Ir) és a narancssárga LED (90% Ir) pedig a túlterhelés előjelzésére szolgál.
A ComPacT NSX160/250 megszakítókhoz tervezett MicroLogic 2.2 kioldóegység fix rögzítési móddal rendelkezik, és 690V AC 50/60 Hz névleges üzemi feszültségen működik. Széles üzemi hőmérséklettartománya (-25°C és +70°C között) lehetővé teszi változatos környezeti körülmények közötti használatát. Az IP40-es védettségi szint megfelelő védelmet biztosít a készülék számára a por és egyéb szennyeződések ellen. A termék megfelel az EN/IEC 60947-2 szabványnak, és Class II érintésvédelmi osztályba tartozik, valamint 3-as szennyezettségi fokozat mellett is biztonságosan használható.
Schneider Electric ComPacT NSX (2021) - C1642D160 - Kioldóegység MicroLogic 2.2 NSX 160/250 megszakítóhoz, elektronikus, beállítás 160A, 4P4d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Termék típus: ComPacT NSX100...250
Komponens típus: Kioldóegység
Kioldóegység neve: MicroLogic 2.2
Technológia: Elektronikus
Kompatibilitás: ComPacT NSX160, ComPacT NSX250
Alkalmazás: Elosztás
Pólusok és védelem
Pólusok: 4P
Védett pólusok: 3D + N/2, 4D, 3D
Nulla vezető pozíciója: Bal
Védelmi funkciók: LSoI
Védelem típusai: L: túlterhelés elleni védelem (hosszú késleltetésű), So: rövidzárlat elleni védelem fix késleltetéssel, I: pillanatnyi rövidzárlat elleni védelem
Elektromos jellemzők
Névleges áram: 160 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Frekvencia: 50/60 Hz
Rögzítési mód: Fix
Beállítási lehetőségek
Hosszú késleltetésű kioldás beállítási típusa Ir (termikus védelem): 9 fokozatban állítható
Hosszú késleltetésű védelem beállítási tartománya [Ir]: 63...160 A
Hosszú késleltetésű védelem késleltetési idejének típusa tr: Fix
Hosszú késleltetésű védelem késleltetési tartománya [tr]: 11 s 7,2 x Ir-nél, 16 s 6 x Ir-nél, 400 s 1,5 x Ir-nél
Nulla vezető védelmi beállításai: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem beállítási típusa Isd: 9 fokozatban állítható
Rövid késleltetésű védelem beállítási tartománya [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetési idejének típusa tsd: Fix
Pillanatnyi védelem beállítási típusa Ii: Fix
Pillanatnyi védelem beállítási tartománya [Ii]: 2400 A
Földzárlat védelem: Nincs
Zóna szelektív reteszelés ZSI: Nincs
Jelzések
Helyi jelzés: Villogó LED (zöld) üzemkész állapotra, LED 105% Ir (piros) túlterhelésre, LED 90% Ir (narancs) túlterhelésre
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: Class II
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
