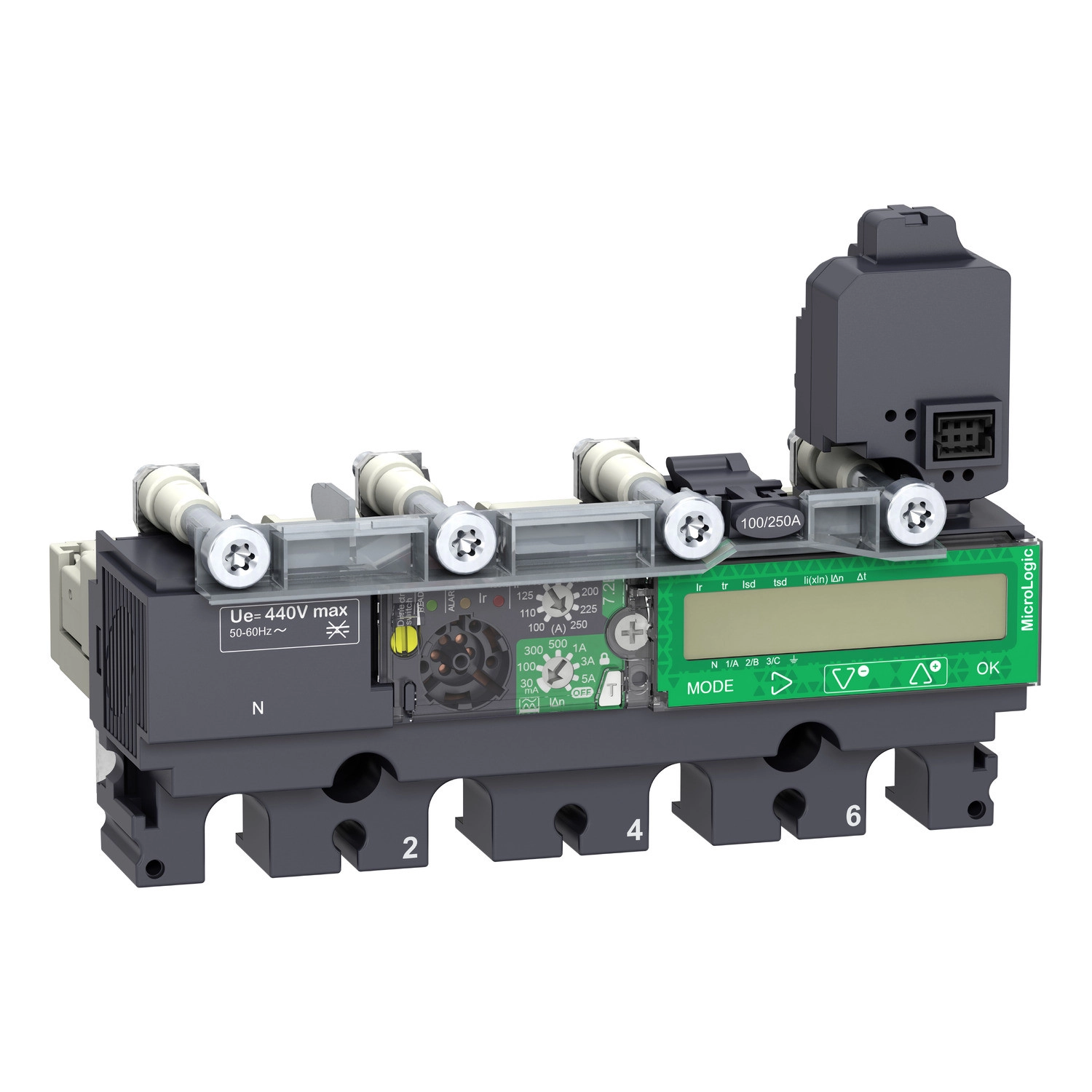

Schneider Electric ComPacT NSX (2021) - C1647E160 - Kioldóegység MicroLogic 7.2 E NSX 160/250 megszakítóhoz, elektronikus, beállítás 160A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A MicroLogic Vigi 7.2E kioldóegység 160A névleges áramerősséggel rendelkezik 40°C környezeti hőmérsékleten, és 440V AC 50/60 Hz névleges üzemi feszültségen működik. A készülék átfogó LSIR védelmi funkciókat kínál: túlterhelés elleni védelem (L), rövidzárlat elleni időkésleltetett védelem (S), pillanatnyi rövidzárlat elleni védelem (I), valamint földzárlat elleni védelem (R). A védelem különösen rugalmasan konfigurálható, hiszen a hosszú késleltetésű védelem (Ir) 63-160A között 9 különböző beállításban állítható, a rövidzárlat elleni védelem pedig 1,5-10-szeres Ir értékek között szabályozható. A pillanatnyi rövidzárlat elleni védelem szintén állítható, 1,5-15-szörös In tartományban.
A készülék különleges tulajdonsága a beépített földzárlat védelem, amely Class A típusú, és széles érzékenységi tartományban állítható: 0,03A, 0,1A, 0,3A, 0,5A, 1A, 3A, vagy 5A értékekre. A földzárlat védelem késleltetése is rugalmasan konfigurálható: 0 ms, 60 ms, 150 ms, 500 ms, vagy 1 s időzítéssel. Az egység további kényelmi funkciója a termikus memória, amely a kioldás előtt és után 20 percig megőrzi a hőmérsékleti adatokat, biztosítva a berendezések maximális védelmét a túlmelegedés ellen.
A MicroLogic Vigi 7.2E kioldóegység fejlett kommunikációs és kijelzési funkciókat is tartalmaz. Az LCD kijelző könnyen leolvasható információkat biztosít, a színes LED-ek pedig azonnal jelzik az üzemállapotot: a villogó zöld LED a működésre kész állapotot, a piros LED a 105%-os túlterhelést, a narancssárga LED pedig a 90%-os túlterhelési szintet jelzi. A beépített energiamérő funkcióval a felhasználó nyomon követheti az energiafogyasztást, valamint számos további adat is elérhető, mint például maximális/minimális értékek, teljesítményminőség, földzárlati áram, védelmi és riasztási beállítások, pillanatnyi és igény szerinti értékek, időbélyegzett előzmények és eseménytáblák, áram- és teljesítményigény, valamint karbantartási indikátorok.
A Schneider Electric ComPacT NSX C1647E160 kioldóegység az EN/IEC 60947-2 szabványnak megfelelően készült, Class II elektromos érintésvédelmi osztályba tartozik, és IP40-es védettséggel rendelkezik az IEC 60529 szerint. Széles működési hőmérséklet-tartománya (-25°C-tól +70°C-ig) biztosítja, hogy a készülék a legkülönbözőbb környezeti feltételek mellett is megbízhatóan működjön, legyen szó ipari környezetről vagy kritikus infrastruktúráról.
Schneider Electric ComPacT NSX (2021) - C1647E160 - Kioldóegység MicroLogic 7.2 E NSX 160/250 megszakítóhoz, elektronikus, beállítás 160A, 4P4d műszaki adatok
Általános adatok
Gyártó: Schneider Electric
Terméktípus: Kioldóegység
Termékcsalád: ComPacT NSX100...250
Kioldóegység neve: MicroLogic 7.2 E
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX160, ComPacT NSX250
Alkalmazás: Elosztás
Elektromos jellemzők
Pólusok száma: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D + OSN, 3D
Nulla vezető pozíciója: Bal
Kioldóegység védelmi funkciói: LSIR
Védelem típusai: L: túlterhelés elleni védelem, S: rövidzárlat elleni késleltetett védelem, I: pillanatnyi rövidzárlat elleni védelem, R: földzárlat elleni védelem
Kioldóegység névleges árama: 160 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Védelmi beállítások
Hosszú késleltetés beállítás típusa Ir (termikus védelem): 9 beállítási lehetőség
Hosszú késleltetés védelem beállítási tartomány [Ir]: 63...160 A
Hosszú késleltetés késleltetési idő beállítás típusa tr: Állítható
Hosszú késleltetés védelem késleltetési idő beállítási tartomány [tr]: 15…400 s 1,5 x Ir értéknél, 0,35…11 s 7,2 x Ir értéknél, 0,5…16 s 6 x Ir értéknél
Nulla vezető védelmi beállítások: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetés beállítás típusa Isd: Állítható
Rövid késleltetés védelem beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid késleltetés késleltetési idő beállítás típusa tsd: Állítható
Rövid késleltetés védelem késleltetési idő beállítási tartomány [tsd]: 0…0,4 s I²t=ki, 0,1…0,4 s I²t=be
Pillanatnyi védelem beállítás típusa Ii: Állítható
Pillanatnyi védelem beállítási tartomány [Ii]: 1,5...15 x In
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztály: Class A
Földzárlat védelem érzékenység beállítás típusa IΔn: Állítható
Földzárlat védelem érzékenység beállítási tartomány [IΔn]: 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A, 5 A
Földzárlat védelem speciális mód: KI az IΔn forgókapcsolóval
Földzárlat védelem késleltetés beállítás típusa Δt: Állítható
Földzárlat védelem késleltetés beállítási tartomány [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Kijelzés és kommunikáció
Zóna szelektív reteszelés ZSI: Nincs
Helyi jelzés: Villogó LED (zöld) üzemkész állapotra, LED 105% Ir (piros) túlterhelésre, LED 90% Ir (narancssárga) túlterhelésre
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Maximum/minimum értékek, Teljesítményminőség, Földzárlati áram, Védelmi és riasztási beállítások, Pillanatnyi és igény szerinti értékek, Energiamérés, Időbélyegzett előzmények és eseménytáblák, Áram és teljesítmény igény, Teszt jelentések, Karbantartási jelzők
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Áramütés elleni védelem osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…85 °C
