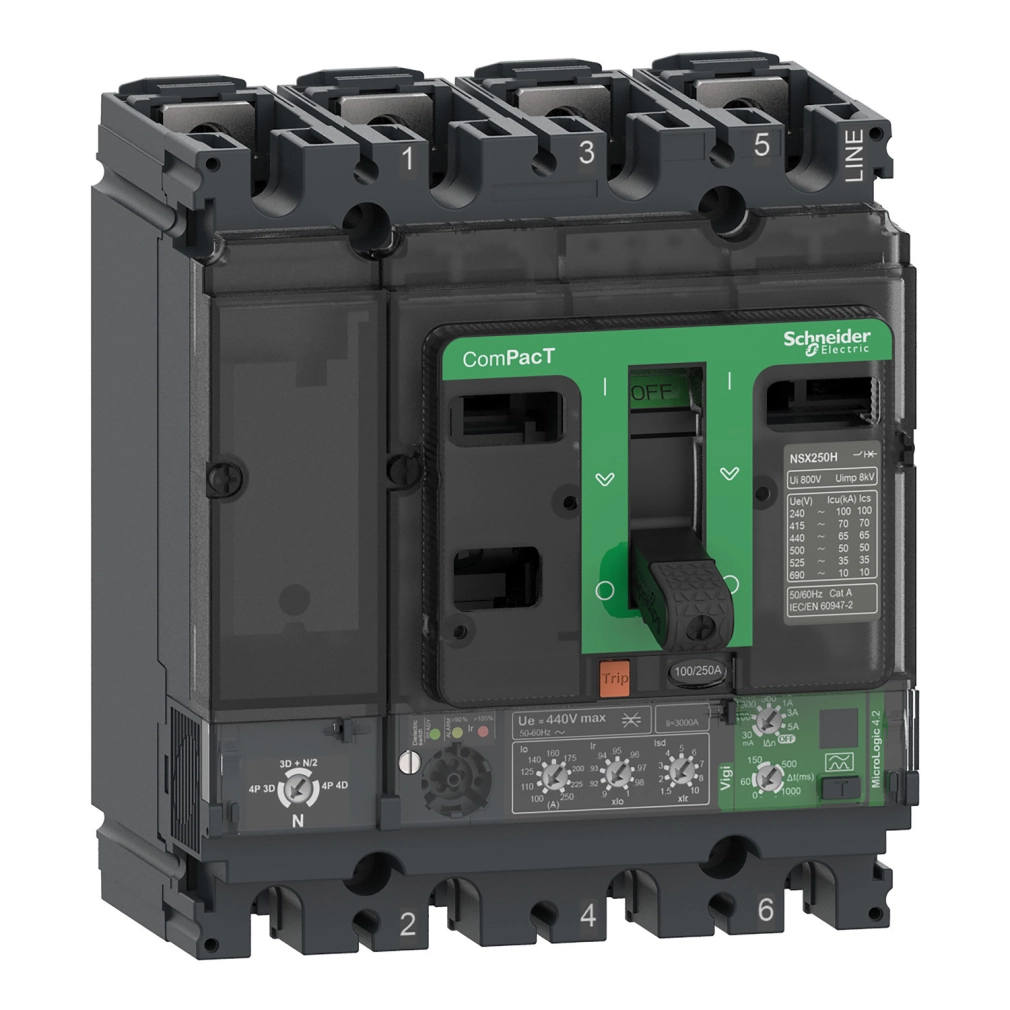

Schneider Electric ComPacT NSX (2021) - C16B44V100 - Megszakító NSX160B, 25 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A ComPacT NSX termékcsalád ezen tagja egy négypólusú (4P) kialakítással rendelkezik, 100 A névleges áramerősséggel 40 °C környezeti hőmérsékleten. A megszakító 25 kA megszakítóképességgel bír 415 V AC feszültségen az IEC 60947-2 szabványnak megfelelően, valamint 40 kA 220/240 V AC, 20 kA 440 V AC és 15 kA 500 V AC feszültségszinteken. A berendezés rendkívüli tartóssággal büszkélkedhet, amit a 40000 ciklusos mechanikai élettartam, valamint a különböző feszültség- és áramerősség-kombinációkhoz tartozó elektromos élettartam értékek is alátámasztanak.
A C16B44V100 típusszámú megszakító különlegessége a beépített MicroLogic 4.2 Vigi elektronikus kioldóegység, amely fejlett védelmi funkciókkal rendelkezik: hosszú késleltetésű túlterhelésvédelem (L), rövid késleltetésű zárlati védelem (So), azonnali zárlati védelem (I), valamint földzárlatvédelem (R). A védelem finoman hangolható a felhasználó igényei szerint: a hosszú késleltetésű védelemnél 9 beállítási lehetőség áll rendelkezésre 40-100 A tartományban, a rövid késleltetésű zárlati védelem 1,5-10 x Ir között állítható, míg az azonnali zárlati védelmi szint 1500 A-re van rögzítve. A készülék rendelkezik beépített földzárlatvédelemmel, amely A osztályú, és érzékenysége 30 mA és 5 A között 7 fokozatban állítható. A földzárlatvédelmi időkésleltetés 0 ms és 1 s között szintén beállítható, tovább növelve a rendszer finomhangolhatóságát.
A C16B44V100 kialakítását tekintve fix rögzítésű, 140 mm széles, 161 mm magas és 86 mm mély, ami lehetővé teszi a kompakt kapcsolószekrényekbe történő beépítését is. A készülék előlapján található LED jelzések segítenek a működési állapot gyors ellenőrzésében: villogó zöld LED jelzi az üzemkész állapotot, míg a piros (105% Ir) és narancssárga (90% Ir) LED-ek a túlterhelést jelzik. A működtetés kapcsolófogantyúval történik, így egyszerűen kezelhető.
A Schneider Electric megszakító kiváló elektromos védelmi tulajdonságokkal rendelkezik, beleértve az 500 V AC névleges szigetelési feszültséget, a 8 kV lökőfeszültséget, valamint az IP40 védettséget az IEC 60529 szerint és IK07 ütésállóságot az IEC 62262 szerint. A készülék széles üzemi hőmérséklettartományban (-25...70 °C) használható, és akár 2000 m tengerszint feletti magasságig teljesítménycsökkenés nélkül alkalmazható. Mindezek a tulajdonságok együttesen teszik a ComPacT NSX160B C16B44V100 megszakítót ideális választássá a legigényesebb elektromos rendszerek védelméhez.
Schneider Electric ComPacT NSX (2021) - C16B44V100 -Megszakító NSX160B, 25 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 4P4d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX160B
Termék vagy komponens típusa: Földzárlatvédelmi megszakító
Készülék alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + N/2, 3D
Nullavezető pozíciója: Bal
Névleges áram: 100 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmasság: Igen, az EN/IEC 60947-2 szabványnak megfelelően
Felhasználási kategória: A kategória
Megszakítóképesség
40 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően
25 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően
20 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően
15 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően
Megszakítóképességi kód: B 25 kA 415 V AC
Kioldóegység
Kioldóegység neve: MicroLogic 4.2
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciói: LSoIR
Vezérlés típusa: Kapcsolófogantyú
Megszakító rögzítési módja: Rögzített
Kiegészítő műszaki adatok
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi zárlati megszakítóképesség: 40 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség: 25 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség: 20 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség: 15 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 40000 ciklus 440 V In/2; 20000 ciklus 440 V In; 15000 ciklus 690 V In/2; 7500 ciklus 690 V In
Védelem
Védelmi típus: L: túlterhelés védelem (hosszú késleltetésű); So: rövid késleltetésű zárlati védelem rögzített késleltetéssel; I: azonnali zárlati védelem; R: földzárlatvédelem
Kioldóegység névleges értéke: 100 A 40 °C-on
Hosszú késleltetésű kioldási beállítás típusa Ir (termikus védelem): 9 beállítás, állítható
Hosszú késleltetésű védelem kioldási beállítási tartománya: 40...100 A
Hosszú késleltetésű védelem késleltetési beállítási típus tr: Rögzített
Hosszú késleltetésű késleltetés beállítási tartomány: 400 s 1,5 x Ir értéknél; 16 s 6 x Ir értéknél; 11 s 7,2 x Ir értéknél
Nullavezető védelmi beállítás: 0,5 x Ir (3D + N/2); 1 x Ir (4D); Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Földzárlatvédelem
Földzárlatvédelem: Integrált
Földzárlatvédelem osztálya: A osztály
Földzárlatvédelem érzékenység beállítási típus IΔn: Állítható
Földzárlatvédelem érzékenység beállítási tartomány: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Üzemmód: KI az IΔn forgókapcsoló használatával
Földzárlatvédelem időkésleltetés beállítási típus Δt: Állítható
Maradék földzárlatvédelem időkésleltetés beállítás: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Fizikai tulajdonságok
Szélesség: 140 mm
Magasság: 161 mm
Mélység: 86 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: IV
Elektromos érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fokozat: 3, az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti levegő hőmérséklet üzemelés során: -25...70 °C
Környezeti levegő hőmérséklet tárolás során: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemeltetési magasság: 0...2000 m teljesítménycsökkenés nélkül; 2000 m...5000 m teljesítménycsökkenéssel
