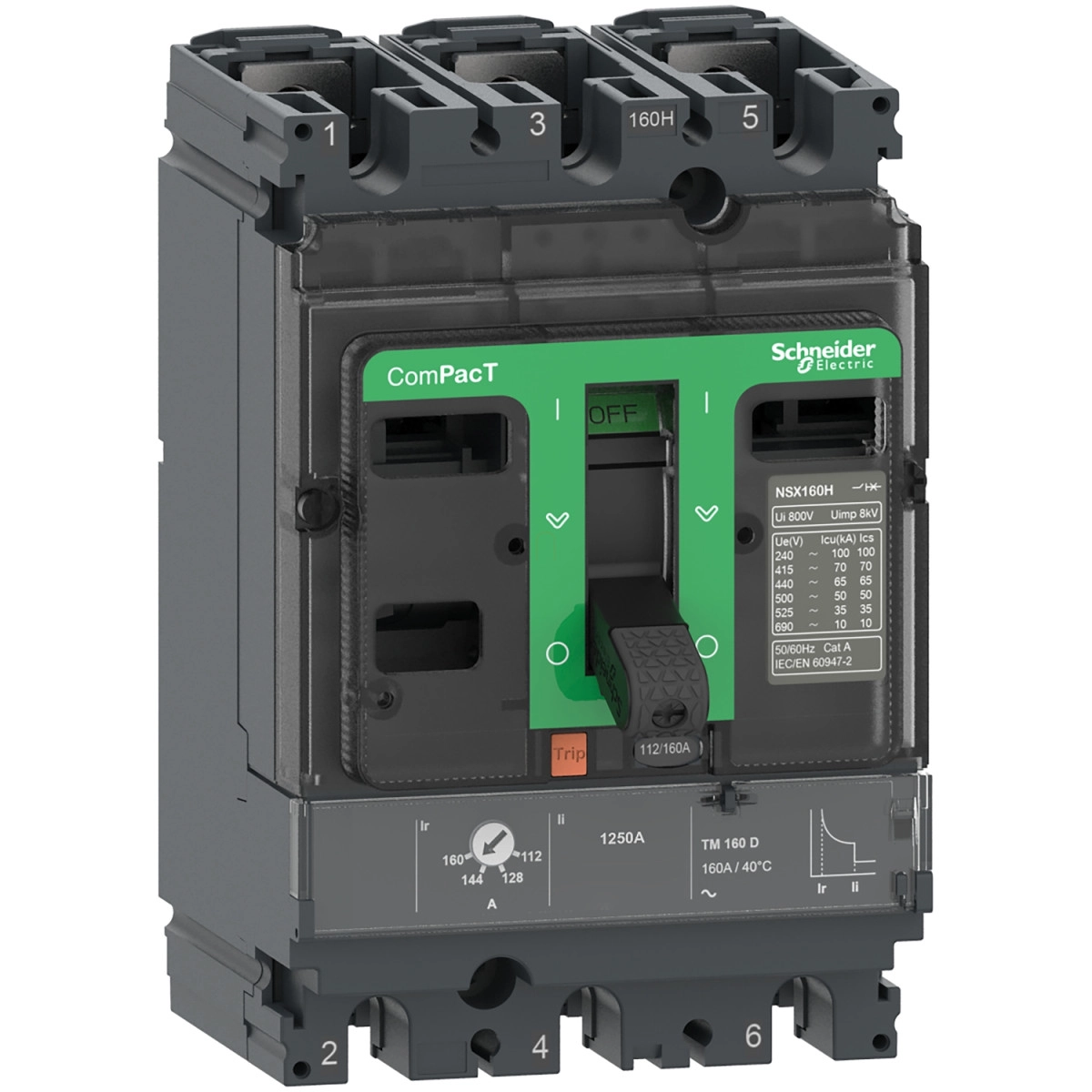

Schneider Electric ComPacT NSX (2021) - C16F3TM160 - Megszakító NSX160F, 36 kA 415 VAC, TMD kioldóegység 100 A, 3P3d

Szélesség méret: 115 mm

Hosszúság méret: 190 mm

Magasság méret: 140 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C16F3TM160 - Megszakító NSX160F, 36 kA 415 VAC, TMD kioldóegység 100 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C16F3TM160 - Megszakító NSX160F, 36 kA 415 VAC, TMD kioldóegység 100 A, 3P3d
Brand: Schneider Electric
SKU: 3606481997104
Price: 238857 HUF
Availability: InStock

238 857 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX160F megszakító egy kiváló teljesítményű áramköri megszakító, amely a ComPacT NSX sorozat része, és ideális választás elosztó rendszerekhez. Ez a C16F3TM160 cikkszámú 3 pólusú (3P) megszakító kiemelkedő 36 kA szakítóképességgel rendelkezik 415 VAC feszültségen, ami megbízható védelmet biztosít túlterhelés és rövidzárlat ellen a legigényesebb ipari környezetekben is.

A megszakító TMD-D típusú termikus-mágneses kioldóegységgel szerelt, amely 160 A névleges áramerősségre van méretezve 40°C környezeti hőmérsékleten. Ez a kioldóegység kettős védelmi funkciót kínál: termikus védelmet (L) túlterhelés ellen, valamint mágneses védelmet (I) rövidzárlat ellen. A hosszú idejű termikus kioldás beállítási tartománya 0,7-1 x In között állítható, míg a pillanatnyi mágneses kioldás 1250 A-re van rögzítve. A hosszú idejű védelmi késleltetés fix, 120-400 másodperc 1,5 x In terhelésnél és 15 másodperc 6 x Ir terhelésnél.

A ComPacT NSX160F műszaki adatai lenyűgözőek. 690 V AC névleges üzemi feszültséggel, 800 V szigetelési feszültséggel és 8 kV lökőfeszültség-állósággal rendelkezik. A megszakítóképesség skálája széles: 85 kA 220/240 V AC-nál, 36 kA 380/415 V AC-nál, 35 kA 440 V AC-nál, 30 kA 500 V AC-nál, 22 kA 525 V AC-nál, és 8 kA 660/690 V AC-nál. A készülék az EN/IEC 60947-2 szabványnak megfelelően alkalmas leválasztásra is. A megszakító élettartama kiemelkedő: mechanikailag 40000 működési ciklus, elektromosan pedig terhelési szinttől függően 7500-40000 ciklus között. Pólusonkénti teljesítménydisszipációja 13,95 W, ami hatékony energiafelhasználásra utal.

A ComPacT NSX160F telepítése sokoldalú: rögzíthető hátlapra, szerelhető vízszintesen vagy függőlegesen, illetve laposan a hátsó részén. Mind a felső, mind az alsó csatlakozás elöl történik, 35 mm-es csatlakozási osztással. A készülék tömör kialakítású, méretei: 105 mm szélesség, 161 mm magasság és 86 mm mélység. Védelmi fokozata IP40 az IEC 60529 szerint, és IK07 ütésállósággal rendelkezik az IEC 62262 szerint. Környezeti működési hőmérséklete -25°C és +70°C között van, tárolási hőmérséklete pedig -50°C és +85°C között. Működési magassága 2000 méterig névleges terhelhetőséggel, 2000-5000 méter között pedig csökkentett terhelhetőséggel. A C16F3TM160 megszakító ideális választás minden olyan telepítéshez, ahol megbízható áramkör-védelem szükséges, különösen az ipari elosztó rendszerekben és kritikus infrastruktúrákban.

Schneider Electric ComPacT NSX (2021) - C16F3TM160 - Megszakító NSX160F, 36 kA 415 VAC, TMD kioldóegység 100 A, 3P3d műszaki adatok

Fő jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Eszköz rövid neve: NSX160F

Termék vagy komponens típusa: Megszakító

Eszköz alkalmazása: Elosztás

Pólusok leírása: 3P

Védett pólusok leírása: 3D

Névleges áram [In]: 160 A 40°C-on

Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak

Felhasználási kategória: A kategória

Megszakítóképesség

Megszakítóképesség: 85 kA Icu 220/240 V AC 50/60 Hz esetén, az IEC 60947-2 szerint

36 kA Icu 380/415 V AC 50/60 Hz esetén, az IEC 60947-2 szerint

35 kA Icu 440 V AC 50/60 Hz esetén, az IEC 60947-2 szerint

30 kA Icu 500 V AC 50/60 Hz esetén, az IEC 60947-2 szerint

22 kA Icu 525 V AC 50/60 Hz esetén, az IEC 60947-2 szerint

8 kA Icu 660/690 V AC 50/60 Hz esetén, az IEC 60947-2 szerint

85 kA Icu 240 V AC 50/60 Hz esetén, az UL 60947-4-1 szerint

35 kA Icu 480 V AC 50/60 Hz esetén, az UL 60947-4-1 szerint

10 kA Icu 600 V AC 50/60 Hz esetén, az UL 60947-4-1 szerint

Megszakítóképesség kód: F 36 kA 415 V AC

Kioldóegység

Kioldóegység neve: TM-D

Kioldóegység technológiája: Termikus-mágneses

Kioldóegység védelmi funkciói: LI

Vezérlés típusa: Kapcsolókar

Megszakító szerelési módja: Fix

Kiegészítő információk

Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz

Névleges impulzus-állófeszültség [Uimp]: 8 kV

Névleges üzemi megszakítóképesség [Ics]: 85 kA 220/240 V AC 50/60 Hz esetén, az IEC 60947-2 szerint

36 kA 380/415 V AC 50/60 Hz esetén, az IEC 60947-2 szerint

35 kA 440 V AC 50/60 Hz esetén, az IEC 60947-2 szerint

30 kA 500 V AC 50/60 Hz esetén, az IEC 60947-2 szerint

22 kA 525 V AC 50/60 Hz esetén, az IEC 60947-2 szerint

8 kA 660/690 V AC 50/60 Hz esetén, az IEC 60947-2 szerint

Mechanikai élettartam: 40000 ciklus

Elektromos élettartam: 40000 ciklus 440 V In/2 esetén

20000 ciklus 440 V In esetén

15000 ciklus 690 V In/2 esetén

7500 ciklus 690 V In esetén

Teljesítménydisszipáció pólusonként: 13,95 W

Szerelési alap: Hátlap

Szerelési pozíció: Vízszintes és függőleges

Laposan a hátsó részen

Felső csatlakozás: Elöl

Alsó csatlakozás: Elöl

Csatlakozási osztás: 35 mm

Védelmi beállítások

Védelem típusa: L: túlterhelés védelem (termikus)

I: rövidzárlat védelem (mágneses)

Kioldóegység névleges árama: 160 A 40 °C-on

Hosszú idejű kioldó beállítási típusa Ir (termikus védelem): Állítható

Hosszú idejű védelem kioldási beállítási tartománya [Ir]: 0,7...1 x In

Hosszú idejű védelem késleltetés beállítási típusa tr: Fix

Hosszú idejű késleltetés beállítási tartománya [tr]: 120...400 s 1,5 x In esetén

15 s 6 x Ir esetén

Pillanatnyi védelem kioldási beállítási típusa Ii: Fix

Pillanatnyi védelem kioldási beállítási tartománya [Ii]: 1250 A

Földzárlat védelem: Nincs

Fizikai jellemzők

Nyílások száma: 5 slot

Szélesség (W): 105 mm

Magasság (H): 161 mm

Mélység (D): 86 mm

Környezeti jellemzők

Szabványok: EN/IEC 60947-2

Túlfeszültségi kategória: III

Elektromos érintésvédelmi osztály: II. osztály az előlapon

Szennyezettségi fok: 3, az IEC 60664-1 szerint

IP védelmi fokozat: IP40, az IEC 60529 szerint

IK ütésállóság: IK07, az IEC 62262 szerint

Üzemi környezeti hőmérséklet: -25...70 °C

Tárolási környezeti hőmérséklet: -50...85 °C

Relatív páratartalom: 0...95 %

Üzemi magasság: 0...2000 m névleges terhelhetőséggel

2000 m...5000 m csökkentett terhelhetőséggel

Termék adatok

Szélesség méret

115 mm

Hosszúság méret

190 mm

Magasság méret

140 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481997104

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

1,83 kg/db

Cikkszám

3606481997104
