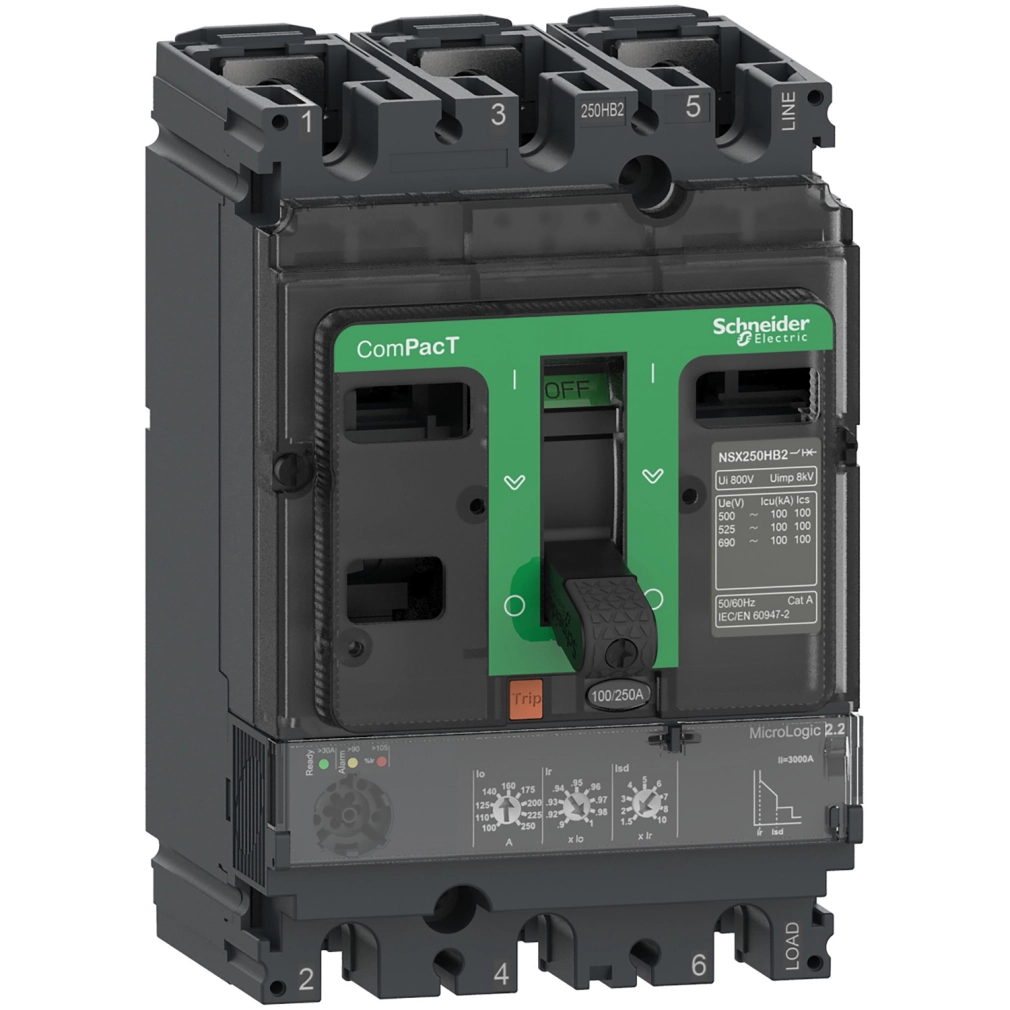

Schneider Electric ComPacT NSX (2021) - C16H32D100 - Megszakító NSX160H, 70 kA 415 VAC, MicroLogic 2.2 kioldóegység 100 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ComPacT NSX széria a Schneider Electric közkedvelt megszakító családja, amely fejlett védelmi funkciókat kínál a túlterhelések és rövidzárlatok ellen. Az NSX160H típus nagy megszakítóképességet (H kategória) biztosít, amely elengedhetetlen a megbízható hálózatvédelemhez. A beépített MicroLogic 2.2 elektronikus kioldóegység LSoI védelmi funkciókat tartalmaz, amelyek hatékony védelmet nyújtanak a hosszú idejű túlterhelés (L), rövid idejű rövidzárlat (So) és pillanatnyi rövidzárlat (I) ellen. A védelmi beállítások rugalmasan konfigurálhatók, a hosszú idejű túlterhelés védelem 40-100 A tartományban állítható, míg a rövidzárlati védelem 1,5-10×Ir értékek között paraméterezhető.
A megszakító műszaki paraméterei kiemelkedőek: 690 V AC névleges üzemi feszültség, 800 V szigetelési feszültség és 8 kV impulzus állóképesség. Az eszköz univerzálisan telepíthető, akár vízszintesen, akár függőlegesen, fix rögzítéssel, hátlapra szerelve. A készülék csatlakoztatása elölről történik, mind a felső, mind az alsó oldalon, 35 mm-es csatlakozási osztással. Kompakt méreteinek (105×161×86 mm) köszönhetően könnyen beépíthető az elosztószekrényekbe.
A C16H32D100 megszakító számos szabványnak és előírásnak megfelel, többek között az EN/IEC 60947-2 szabványnak, valamint rendelkezik szigetelés funkcióval is. A készülék IP40 védettséggel és IK07 ütésállósággal rendelkezik, amely biztosítja a biztonságos működést akár szélsőségesebb környezeti feltételek mellett is. A működési hőmérséklettartomány -25°C és +70°C között van, ami széleskörű alkalmazhatóságot biztosít. Az üzemeltetés 0-2000 méter tengerszint feletti magasságig korlátozás nélkül, 2000-5000 méter között pedig teljesítmény-csökkentéssel lehetséges.
A megszakító kiváló megbízhatóságát a magas mechanikai (40.000 ciklus) és villamos élettartam (40.000 ciklus 440 V In/2 mellett) is alátámasztja. A lokális jelzések - villogó zöld LED (üzemkész állapot), piros LED (105% Ir túlterhelés) és narancssárga LED (90% Ir túlterhelés) - segítik a gyors állapotfelmérést. A 20 perces termikus memória funkció biztosítja, hogy a készülék figyelembe veszi a korábbi terhelés-történetet a kioldás során, ami fokozott védelmet jelent a berendezések számára. A ComPacT NSX160H C16H32D100 ideális választás, ha megbízható, nagy teljesítményű áramköri védelemre van szükség ipari vagy kereskedelmi alkalmazásokban.
Schneider Electric ComPacT NSX (2021) - C16H32D100 -Megszakító NSX160H, 70 kA 415 VAC, MicroLogic 2.2 kioldóegység 100 A, 3P3d műszaki adatok
Fő jellemzők
Terméktípus: Megszakító (Circuit breaker)
Termékcsalád: ComPacT
Termék név: ComPacT NSX
Készülék rövidnév: NSX160H
Védett pólusok: 3D
Pólusok száma: 3P
Névleges áram: 100 A (40°C-on)
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelési alkalmasság: Igen (megfelel az EN/IEC 60947-2 szabványnak)
Megszakítóképesség
Megszakítóképesség kódja: H 70 kA 415 V AC
Megszakítóképesség IEC szabvány szerint:
- 100 kA Icu 220/240 V AC 50/60 Hz
- 70 kA Icu 380/415 V AC 50/60 Hz
- 65 kA Icu 440 V AC 50/60 Hz
- 50 kA Icu 500 V AC 50/60 Hz
- 35 kA Icu 525 V AC 50/60 Hz
- 10 kA Icu 660/690 V AC 50/60 Hz
Megszakítóképesség UL szabvány szerint:
- 85 kA Icu 240 V AC 50/60 Hz
- 65 kA Icu 480 V AC 50/60 Hz
- 10 kA Icu 600 V AC 50/60 Hz
Névleges üzemi megszakítóképesség (Ics):
- 100 kA 220/240 V AC 50/60 Hz
- 70 kA 380/415 V AC 50/60 Hz
- 65 kA 440 V AC 50/60 Hz
- 50 kA 500 V AC 50/60 Hz
- 35 kA 525 V AC 50/60 Hz
- 10 kA 660/690 V AC 50/60 Hz
Kioldóegység
Kioldó neve: MicroLogic 2.2
Kioldó technológia: Elektronikus
Kioldó névleges árama: 100 A 40°C-on
Védelmi funkciók: LSoI
- L: túlterhelés védelem (hosszú késleltetés)
- So: rövidzárlat védelem rögzített késleltetéssel
- I: pillanatnyi rövidzárlat védelem
Túlterhelés védelem (Ir) beállítási tartomány: 40...100 A (9 beállítás)
Hosszú késleltetés (tr) tartomány: 400 s 1,5×Ir esetén, 16 s 6×Ir esetén, 11 s 7,2×Ir esetén
Rövidzárlat védelem (Isd) beállítási tartomány: 1,5...10×Ir (9 beállítás)
Pillanatnyi rövidzárlat védelem (Ii) értéke: 1500 A (rögzített)
Termikus memória: 20 perc kioldás előtt és után
Földzárlat védelem: Nincs
Zóna szelektív reteszelés: Nincs
Fizikai jellemzők
Vezérlés típusa: Kapcsolókar
Rögzítési mód: Fix
Szerelési helyzet: Vízszintes és függőleges, hátsó oldalra szerelve
Csatlakozások: Elölről, mind felső, mind alsó oldalon
Csatlakozási osztás: 35 mm
Slotok száma: 5
Szélesség: 105 mm
Magasság: 161 mm
Mélység: 86 mm
Jelzések
Helyi jelzések: Villogó zöld LED (üzemkész állapot), piros LED (105% Ir túlterhelés), narancssárga LED (90% Ir túlterhelés)
Elektromos jellemzők
Szigetelési feszültség: 800 V AC 50/60 Hz
Lökőfeszültség állóság: 8 kV
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam:
- 40000 ciklus 440 V In/2
- 20000 ciklus 440 V In
- 15000 ciklus 690 V In/2
- 7500 ciklus 690 V In
Teljesítmény disszipáció pólusonként: 9,2 W
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem: Class II az előlapon
Szennyezettségi fokozat: 3 (IEC 60664-1 szerint)
IP védettségi fokozat: IP40 (IEC 60529 szerint)
IK ütésállóság: IK07 (IEC 62262 szerint)
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95%
Üzemeltetési magasság:
- 0...2000 m korlátozás nélkül
- 2000...5000 m teljesítménycsökkentéssel
