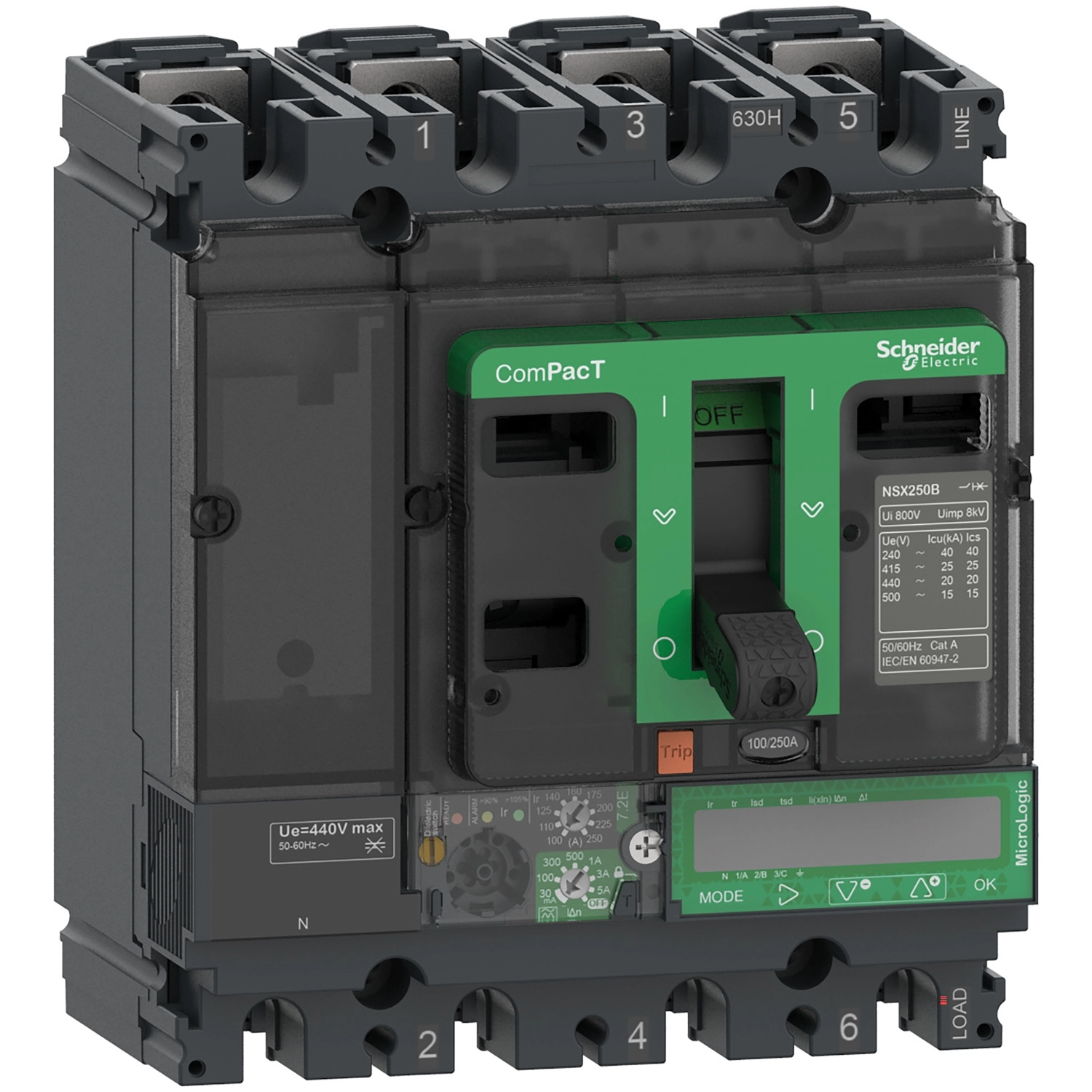

Schneider Electric ComPacT NSX (2021) - C16H47E100 - Megszakító NSX160H, 70 kA 415 VAC, MicroLogic 7.2 E Vigi kioldóegység 100 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ez a négy pólusú földzárlat-védelmű megszakító (Earth leakage circuit breaker) 100 A névleges árammal rendelkezik 40°C környezeti hőmérsékleten. A készülék kategória A felhasználási kategóriába tartozik, és maximálisan 440 V AC 50/60 Hz üzemi feszültségen működik. Kiemelkedő megszakítóképességgel büszkélkedik: 70 kA 380/415 V AC feszültségen, ami a H megszakítóképességi osztálynak felel meg. A termék alkalmas leválasztásra az EN/IEC 60947-2 szabvány szerint, így karbantartási munkálatok során biztonságosan használható.
A ComPacT NSX160H megszakító MicroLogic 7.2 E elektronikus kioldóegységgel van felszerelve, amely LSIR védelmi funkciókat biztosít: túlterhelés elleni hosszú késleltetésű (L), rövid késleltetésű zárlat (S), pillanatnyi zárlat (I) és földzárlat (R) elleni védelem. A kioldóegység számos állítási lehetőséget kínál: a hosszú késleltetésű védelem 40-100 A tartományban, 9 különböző beállítással állítható; a rövid késleltetésű védelem 1,5-10 x Ir értékre, a pillanatnyi zárlat védelem pedig 1,5-15 x In értékre állítható. A földzárlat-védelem érzékenysége széles tartományban (30 mA - 5 A) állítható, és A osztályú védettséget biztosít. A földzárlat-védelem késleltetése szintén állítható (0 ms - 1 s).
A készülék fejlett kommunikációs és mérési funkciókat is tartalmaz. Az LCD kijelzőn keresztül számos érték megjeleníthető, beleértve az energiamérést, a teljesítményminőséget és a terhelési értékeket. A megszakító képes időbélyegzett előzmények és eseménytáblák megjelenítésére, valamint karbantartási mutatók, pillanatnyi és igényelt értékek, maximumok/minimumok, védelmi és riasztási beállítások megjelenítésére is. A készüléken helyi jelzések is találhatók: villogó zöld LED a működésre kész állapotra, piros LED a 105%-os túlterhelésre, és narancssárga LED a 90%-os túlterhelésre.
A ComPacT NSX160H megszakító elölnézeti kapcsolóval rendelkezik, rögzített kivitelben készül. Méretei: 140 mm széles, 161 mm magas és 86 mm mély, tömege 2,6 kg. A készülék IP40 védettséggel rendelkezik az IEC 60529 szerint, és IK07 ütésállósággal az IEC 62262 szerint. Széles működési hőmérséklet-tartományban (-25...70 °C) használható, és 0-2000 m tengerszint feletti magasságig teljes terheléssel, 2000-5000 m között pedig csökkentett értékekkel üzemeltethető.
Schneider Electric ComPacT NSX (2021) - C16H47E100 - Megszakító NSX160H, 70 kA 415 VAC, MicroLogic 7.2 E Vigi kioldóegység 100 A, 4P4d műszaki adatok
Általános adatok
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX160H
Termék vagy komponens típusa: Földzárlat-védelmű megszakító
Eszköz alkalmazása: Elosztás
Műszaki jellemzők
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + OSN, 3D + N/2, 3D
Névleges áram: 100 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra való alkalmasság: Igen, megfelel az EN/IEC 60947-2-nek
Felhasználási kategória: A kategória
Megszakítóképesség
100 kA Icu 220/240 V AC 50/60 Hz-en, IEC 60947-2 szerint
70 kA Icu 380/415 V AC 50/60 Hz-en, IEC 60947-2 szerint
65 kA Icu 440 V AC 50/60 Hz-en, IEC 60947-2 szerint
50 kA Icu 500 V AC 50/60 Hz-en, IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz-en, IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz-en, IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz-en, UL 60947-4-1 szerint
65 kA Icu 480 V AC 50/60 Hz-en, UL 60947-4-1 szerint
10 kA Icu 600 V AC 50/60 Hz-en, UL 60947-4-1 szerint
Kioldóegység
Kioldóegység neve: MicroLogic 7.2 E
Kioldóegység technológiája: Elektronikus
Kioldóegység védelmi funkciók: LSIR
Védelmi típusok:
L: túlterhelés elleni védelem (hosszú késleltetésű)
S: rövid késleltetésű zárlat elleni védelem
I: pillanatnyi zárlat elleni védelem
R: földzárlat elleni védelem
Kioldóegység névleges árama: 100 A 40 °C-on
Beállítások
Hosszú késleltetésű védelem beállítási tartománya (Ir): 40...100 A, 9 beállítási lehetőséggel
Hosszú késleltetésű késleltetés beállítási tartománya (tr): 15...400 s 1,5 x Ir-nél, 0,5...16 s 6 x Ir-nél, 0,35...11 s 7,2 x Ir-nél
Nullavezető védelmi beállítás: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Termikus memória: 20 perc a kioldás előtt és után
Rövid késleltetésű védelem beállítási tartománya (Isd): 1,5...10 x Ir
Rövid késleltetésű késleltetés beállítási tartománya (tsd): 0...0,4 s I²t=ki, 0,1...0,4 s I²t=be
Pillanatnyi védelem beállítási tartománya (Ii): 1,5...15 x In
Földzárlat-védelem
Földzárlat-védelem: Integrált
Földzárlat-védelem osztálya: A osztály
Földzárlat-védelem érzékenységi beállítási tartománya (IΔn): 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Üzemmód: KI a IΔn forgókapcsoló használatával
Maradék földzárlat késleltetés beállítási tartománya (Δt): 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Jelzések és kommunikáció
Helyi jelzések: Villogó LED (zöld) a működésre kész állapotra, LED 105 % Ir (piros) túlterhelésre, LED 90 % Ir (narancs) túlterhelésre
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Időbélyegzett előzmények és eseménytáblák, karbantartási mutatók, pillanatnyi és igényelt értékek, maximumok/minimumok, védelmi és riasztási beállítások, teljesítményminőség, energiamérés, igényelt áram és teljesítmény
Fizikai jellemzők
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: IV
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3, IEC 60664-1 szerint
IP védettségi fokozat: IP40, IEC 60529 szerint
IK ütésállósági fokozat: IK07, IEC 62262 szerint
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tárolás közben: -40...85 °C
Relatív páratartalom: 0...95 %
Üzemeltetési magasság: 0...2000 m derating nélkül, 2000 m...5000 m deratinggel
