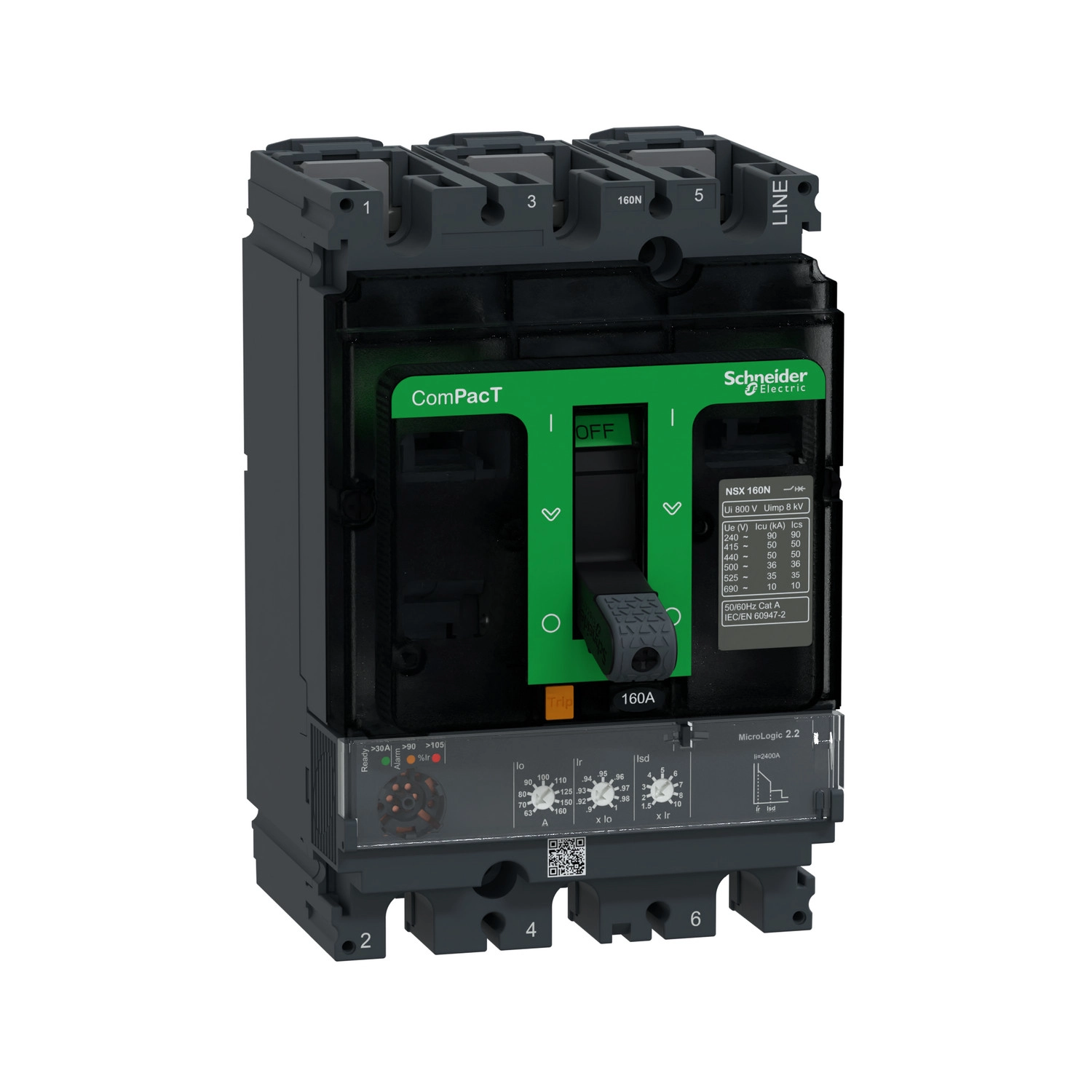

Schneider Electric ComPacT NSX (2021) - C16N32D160 - Megszakító NSX160N, 50 kA 415 VAC, MicroLogic 2.2 kioldóegység 160 A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A készülék 160 A névleges áramerősséggel rendelkezik 40 °C környezeti hőmérsékleten, és képes 690 V AC 50/60 Hz üzemi feszültségen működni. A ComPacT NSX160N megszakító kiemelkedő rövidzárlati megszakítóképességgel büszkélkedhet: 50 kA 380/415 V AC hálózaton, ami garantálja a hatékony védelmet még komoly hibák esetén is. További megszakítóképességi értékei: 90 kA 220/240 V AC-n, 50 kA 440 V AC-n, 36 kA 500 V AC-n, 35 kA 525 V AC-n és 10 kA 660/690 V AC-n az IEC 60947-2 szabványnak megfelelően. UL szabvány szerinti értékek: 85 kA 240 V AC-n, 50 kA 480 V AC-n és 10 kA 600 V AC-n. A termék szigetelési feszültsége (Ui) 800 V AC, míg névleges lökőfeszültség-állósága (Uimp) 8 kV.
A megszakító MicroLogic 2.2 elektronikus kioldóegységgel van felszerelve, amely komplex védőfunkciókkal rendelkezik: túlterhelés elleni védelem (L), rövidzárlat elleni késleltetett védelem (So) és pillanatnyi rövidzárlat elleni védelem (I). A hosszú késleltetésű védelem (Ir) 63-160 A között állítható 9 fokozatban, míg a rövid késleltetésű védelem (Isd) 1,5-10 × Ir között állítható, szintén 9 fokozatban. A pillanatnyi kioldás (Ii) fix, 2400 A értékkel. A termékbe 20 perces termikus memória van beépítve, amely kioldás előtt és után is megőrzi az információkat a rendszer védelme érdekében. A megszakító mechanikai élettartama 40000 ciklus, míg elektromos élettartama változó a terheléstől függően: 440 V-on In/2 terhelésnél 40000, teljes terhelésnél 20000 ciklus; 690 V-on In/2 terhelésnél 15000, teljes terhelésnél 7500 ciklus.
A ComPacT NSX160N megszakító számos biztonsági funkcióval és jelzéssel is rendelkezik. LED-es állapotjelzők mutatják az üzemkész állapotot (villogó zöld), illetve a túlterhelés mértékét (105% Ir - piros, 90% Ir - narancs). Az IP40-es védettség és az IK07 ütésállósági fokozat biztosítja a megbízható működést még nehéz környezeti feltételek között is. A termék szigetelési osztálya Class II az előlapon, ami további védelmet nyújt az áramütés ellen. Működési hőmérséklet-tartománya -25 és +70 °C között van, tárolási hőmérséklet-tartománya pedig -50 és +85 °C között. A relatív páratartalom 0-95% között lehet a működés során.
A megszakító rögzítése hátlapra történik, pozíciója lehet vízszintes vagy függőleges, hátlapra szerelve. A csatlakozás mind felül, mind alul az előlapon történik, 35 mm-es csatlakozási távolsággal. A méretei: szélesség 105 mm, magasság 161 mm, mélység 86 mm, tömege 2,2 kg. Az EN/IEC 60947-2 szabványnak megfelelően gyártott készülék leválasztási képességgel is rendelkezik, ami fokozza a biztonságot karbantartási munkák során. A ComPacT NSX160N megszakító (C16N32D160) pólusonként 9,2 W teljesítményt disszipál.
Schneider Electric ComPacT NSX (2021) - C16N32D160 -Megszakító NSX160N, 50 kA 415 VAC, MicroLogic 2.2 kioldóegység 160 A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Rövid megnevezés: NSX160N
Terméktípus: Megszakító
Alkalmazás: Elosztás
Pólusok száma: 3P
Védett pólusok leírása: 3D
Névleges áram: 160 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválaszthatósági képesség: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség kód: N 50 kA 415 V AC
IEC szabvány szerinti értékek:
90 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
36 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
UL szabvány szerinti értékek:
85 kA Icu 240 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
50 kA Icu 480 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
10 kA Icu 600 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
Kioldóegység jellemzők
Kioldóegység neve: MicroLogic 2.2
Kioldóegység technológia: Elektronikus
Kioldóegység védőfunkciók: LSoI
Vezérlés típusa: Kapcsolókar
Megszakító rögzítési mód: Fix
Védelem típusa:
L: túlterhelés elleni védelem (hosszú késleltetésű)
So: rövidzárlat elleni védelem rögzített késleltetéssel (rövid késleltetésű)
I: pillanatnyi rövidzárlat elleni védelem
Kioldóegység névleges áramerőssége: 160 A 40 °C-on
Hosszú késleltetésű kioldás beállítása (Ir): 9 beállítás, 63-160 A tartományban
Hosszú késleltetésű védelem késleltetés beállítása (tr): Rögzített
Késleltetési tartomány:
400 s 1,5 × Ir esetén
16 s 6 × Ir esetén
11 s 7,2 × Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű kioldás beállítása (Isd): 9 beállítás, 1,5-10 × Ir tartományban
Rövid késleltetésű védelem késleltetés beállítása (tsd): Rögzített
Pillanatnyi kioldás beállítása (Ii): Rögzített, 2400 A
Földzárlat védelem: Nincs
Zóna szelektív reteszelés (ZSI): Nincs
Fizikai jellemzők
Helyi jelzés:
Villogó LED (zöld): üzemkész állapot jelzése
LED 105% Ir (piros): túlterhelés jelzése
LED 90% Ir (narancs): túlterhelés jelzése
Szélesség: 105 mm
Magasság: 161 mm
Mélység: 86 mm
Nettó tömeg: 2,2 kg
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védelmi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Relatív páratartalom: 0...95 %
Működési tengerszint feletti magasság:
0...2000 m teljesítménycsökkenés nélkül
2000...5000 m teljesítménycsökkenéssel
