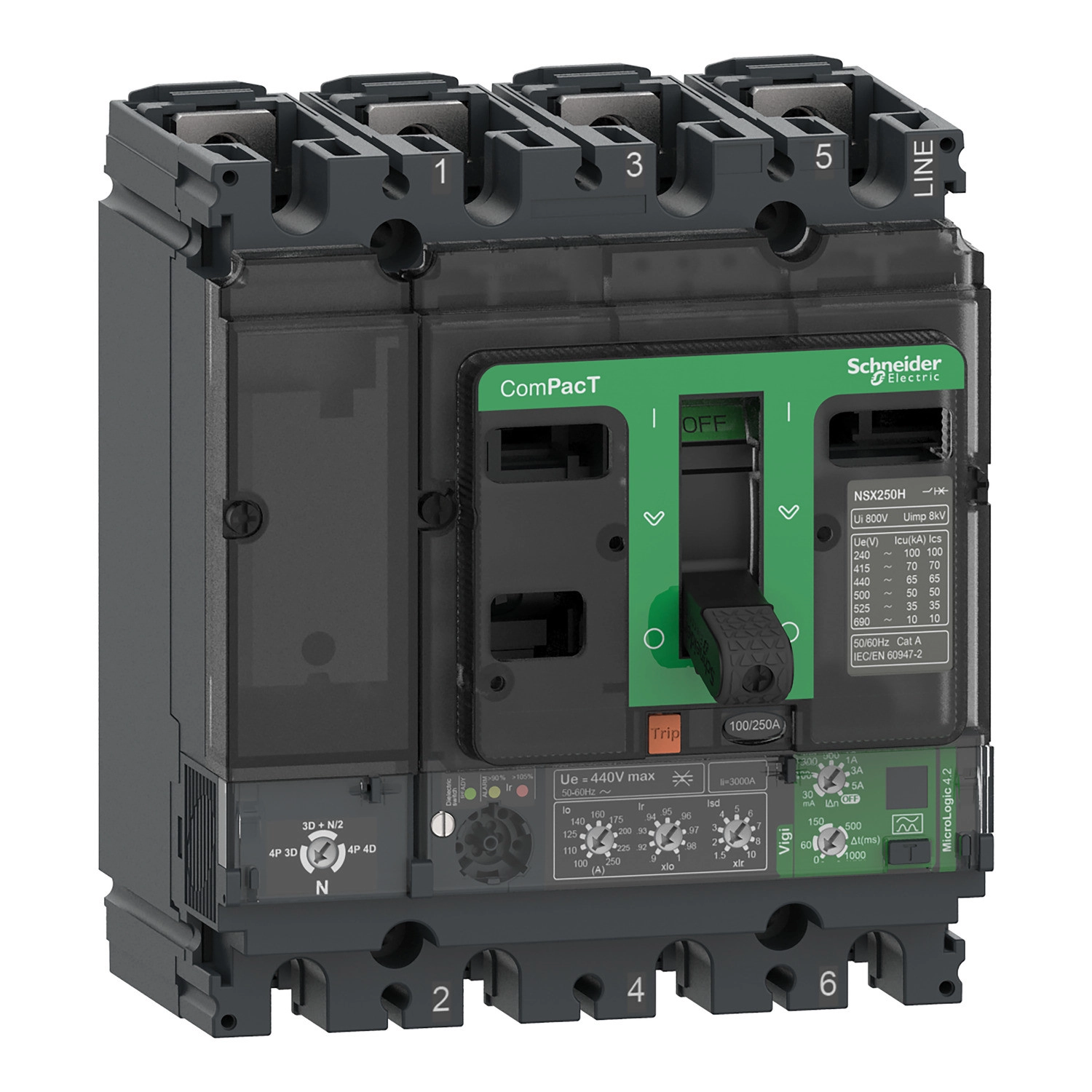

Schneider Electric ComPacT NSX (2021) - C16N44V100 - Megszakító NSX160N, 50 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A ComPacT NSX160N kiemelkedik kimagasló megszakítóképességével: 90 kA 220/240 V AC esetén, 50 kA 380/415 V AC és 440 V AC esetén, 36 kA 500 V AC esetén, 35 kA 525 V AC esetén, valamint 10 kA 660/690 V AC esetén. A beépített MicroLogic 4.2 Vigi elektronikus kioldóegység LSoIR védelmi funkciókat biztosít: túlterhelés elleni hosszú késleltetésű (L), rövid késleltetésű rövidzárlat elleni (So), pillanatnyi rövidzárlat elleni (I), valamint földzárlat elleni (R) védelem. Az EN/IEC 60947-2 szabványnak megfelelően leválasztásra is alkalmas. A készülék védettségi osztálya IP40 az IEC 60529 szerint, ütésállósága pedig IK07 az IEC 62262 szerint.
A C16N44V100 megszakító rugalmas védelmi beállításokat tesz lehetővé. A túlterhelés elleni védelem (Ir) 9 különböző beállítással rendelkezik, 40-100 A tartományban állítható. A rövid késleltetésű rövidzárlat elleni védelem (Isd) 1,5-10×Ir között állítható, míg a pillanatnyi rövidzárlat védelem (Ii) fix 1500 A értékre van beállítva. A beépített földzárlatvédelem A osztályú, és érzékenysége (IΔn) széles tartományban, 30 mA-től 5 A-ig állítható (30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A). A földzárlatvédelem késleltetési ideje (Δt) szintén állítható: 0 ms, 60 ms, 150 ms, 500 ms és 1 s értékekre. Ezek a beállítási lehetőségek biztosítják, hogy a megszakító tökéletesen illeszkedjen a különféle alkalmazási igényekhez.
A Schneider Electric ComPacT NSX160N megszakító kiváló mechanikai és elektromos tartósságot kínál: 40000 mechanikai ciklus, és terheléstől függően 7500-40000 elektromos ciklus. A készülék helytakarékos méretekkel rendelkezik: szélessége 140 mm, magassága 161 mm, mélysége pedig mindössze 86 mm. A megszakítót -25°C és +70°C közötti környezeti hőmérsékleten lehet üzemeltetni, és 0-2000 m tengerszint feletti magasságig teljes értékű, 2000-5000 m között pedig csökkentett értékű használatra alkalmas. Állapotjelzést LED-ek biztosítják: zöld villogó LED a működésre kész állapotot, piros LED a 105%-os túlterhelést, narancssárga LED pedig a 90%-os túlterhelést jelzi. A C16N44V100 megszakító tökéletes választás ipari és kereskedelmi elosztóhálózatokhoz, ahol fontos a magas szintű elektromos védelem és a megbízható működés.
Schneider Electric ComPacT NSX (2021) - C16N44V100 - Megszakító NSX160N, 50 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 4P4d műszaki adatok
Fő jellemzők
Termékcsoport: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX160N
Termék vagy alkatrész típusa: Földzárlat-védelmi megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D, 3D + N/2, 3D
Nulla vezető pozíciója: Bal
Névleges áram [In]: 100 A 40 °C-on
Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmasság: Igen, az EN/IEC 60947-2 szabványnak megfelelően
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség:
90 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
36 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
50 kA Icu 480 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
10 kA Icu 600 V AC 50/60 Hz esetén az UL 60947-4-1 szerint
Megszakítóképesség kód: N 50 kA 415 V AC
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 4.2
Kioldóegység technológia: Elektronikus
Kioldóegység védelmi funkciók: LSoIR
Vezérlés típusa: Kapcsolókar
Megszakító felszerelési mód: Fix
Kiegészítő adatok
Névleges szigetelési feszültség [Ui]: 500 V AC 50/60 Hz
Névleges impulzus állósági feszültség [Uimp]: 8 kV
Névleges üzemi megszakítóképesség [Ics]:
90 kA 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
50 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
36 kA 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
35 kA 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
10 kA 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam:
40000 ciklus 440 V In/2 esetén
20000 ciklus 440 V In esetén
15000 ciklus 690 V In/2 esetén
7500 ciklus 690 V In esetén
Teljesítmény disszipáció pólusonként:
12.3 W N
12.3 W L1 és L3
10 W L2
Védelmi beállítások
Védelmi típus:
L: túlterhelés elleni védelem (hosszú késleltetésű)
So: rövid késleltetésű rövidzárlat elleni védelem rögzített késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
R: földzárlat elleni védelem
Kioldóegység névleges árama: 100 A 40 °C-on
Hosszú késleltetésű kioldás állítási típusa Ir (termikus védelem): Állítható 9 beállítással
Hosszú késleltetésű védelem kioldási beállítási tartománya [Ir]: 40...100 A
Hosszú késleltetésű védelem késleltetés állítási típusa tr: Fix
Hosszú késleltetésű késleltetés állítási tartomány [tr]:
400 s 1.5 x Ir esetén
16 s 6 x Ir esetén
11 s 7.2 x Ir esetén
Nulla vezető védelmi beállítás:
0.5 x Ir (3D + N/2)
1 x Ir (4D)
Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási állítási típusa Isd: Állítható
Rövid késleltetésű védelem kioldási beállítási tartomány [Isd]: 1.5...10 x Ir
Rövid késleltetésű védelem késleltetés állítási típusa tsd: Fix
Pillanatnyi védelem kioldási állítási típusa Ii: Fix
Pillanatnyi védelem kioldási beállítási tartomány [Ii]: 1500 A
Földzárlatvédelmi jellemzők
Földzárlatvédelem: Integrált
Földzárlatvédelem osztálya: A osztály
Földzárlatvédelem érzékenység állítási típusa IΔn: Állítható
Földzárlatvédelem érzékenység állítási tartomány [IΔn]: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Működési mód: KI az IΔn forgókapcsoló használatával
Földzárlatvédelem időkésleltetés állítási típusa Δt: Állítható
Maradékáram késleltetés állítási tartomány [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Fizikai jellemzők
Szélesség (Sz): 140 mm
Magasság (M): 161 mm
Mélység (Mé): 86 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: IV
Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon
Szennyezési fokozat: 3, az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti levegő hőmérséklet üzemelés közben: -25...70 °C
Környezeti levegő hőmérséklet tárolás alatt: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m névleges terhelhetőség csökkenése nélkül, 2000 m...5000 m névleges terhelhetőség csökkenésével
