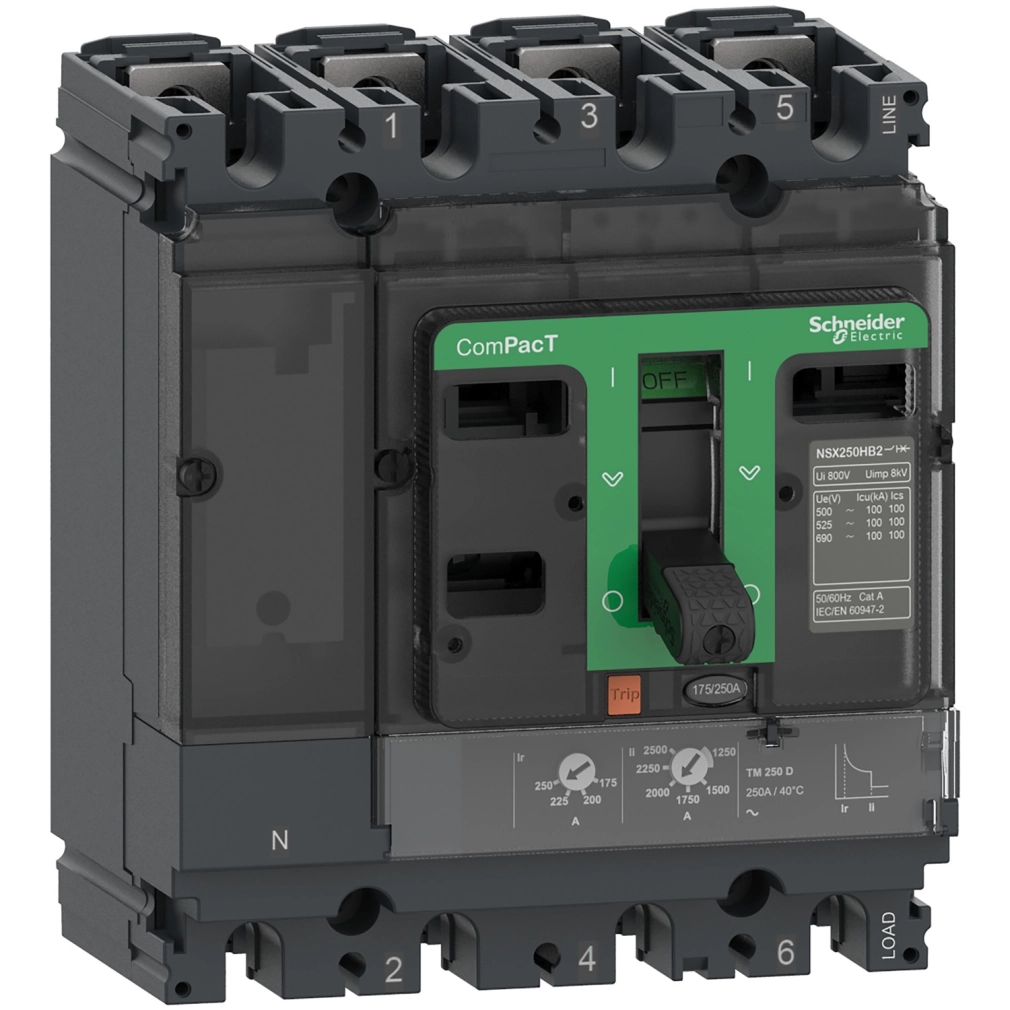

Schneider Electric ComPacT NSX (2021) - C16N4TM160 - Megszakító NSX160N, 50 kA 415 VAC, TMD kioldóegység 160 A, 4P4d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A ComPacT NSX termékcsalád tagjaként ez a megszakító termál-mágneses (TMD) kioldóegységgel van felszerelve, amely kettős védelmet nyújt: túlterhelés elleni termikus védelmet (L) és zárlati mágneses védelmet (I). A termikus védelem beállítási tartománya 0,7-1 x In, míg a mágneses védelem fix, 1250 A értékkel. A hosszúidejű védelmi késleltetés típusa fix, 120-400 másodperc közötti tartományban 1,5 x In áramerősségnél, és 15 másodperc 6 x Ir áramerősségnél. Ez a rugalmas beállítási lehetőség különösen értékes jellemző a különböző terhelési karakterisztikájú rendszerekhez való alkalmazkodásban.
A megszakító további fontos műszaki paraméterei közé tartozik a 690 V AC névleges üzemi feszültség, az AC hálózattípus és az 50/60 Hz-es hálózati frekvencia. A termék megfelel az EN/IEC 60947-2 szabványnak, és alkalmas leválasztásra. Az A kategóriájú felhasználási kategória mellett figyelemre méltó a megszakítóképesség széles tartománya: 90 kA 220/240 V AC-nél, 50 kA 380/415 V AC-nél és 440 V AC-nél, 36 kA 500 V AC-nél, 35 kA 525 V AC-nél, valamint 10 kA 660/690 V AC-nél. Az UL 60947-4-1 szabvány szerinti megszakítóképesség 85 kA 240 V AC, 50 kA 480 V AC és 10 kA 600 V AC feszültségen. Az N 50 kA 415 V AC megszakítóképesség-kód egyértelműen jelzi a termék robusztus kialakítását és magas teljesítményét.
A megszakító további műszaki jellemzői között szerepel a 800 V AC szigetelési feszültség és a 8 kV lökőfeszültség-állóság. Imponáló a mechanikai élettartam 40000 ciklus és az elektromos élettartam 40000 ciklus 440 V In/2, 20000 ciklus 440 V In, 15000 ciklus 690 V In/2, illetve 7500 ciklus 690 V In értéken. A pólusonkénti teljesítmény-disszipáció 13,95 W. A termék rögzítési módja fix, hátlapon történő szerelés, a megengedett telepítési helyzet vízszintes és függőleges, lapos hátsó résszel. Mind a felső, mind az alsó csatlakozás frontális, a csatlakozási osztásköz 35 mm. A megszakító 5 slottal rendelkezik. A méretek tekintetében a szélesség 140 mm, a magasság 161 mm, a mélység 86 mm, a nettó tömeg pedig 2,6 kg.
Schneider Electric ComPacT NSX (2021) - C16N4TM160 - Megszakító NSX160N, 50 kA 415 VAC, TMD kioldóegység 160 A, 4P4d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX160N
Termék vagy komponens típusa: Megszakító
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D
Nullavezető pozíciója: Bal
Névleges áram: 160 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 90 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2)
50 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2)
50 kA Icu 440 V AC 50/60 Hz (IEC 60947-2)
36 kA Icu 500 V AC 50/60 Hz (IEC 60947-2)
35 kA Icu 525 V AC 50/60 Hz (IEC 60947-2)
10 kA Icu 660/690 V AC 50/60 Hz (IEC 60947-2)
85 kA Icu 240 V AC 50/60 Hz (UL 60947-4-1)
50 kA Icu 480 V AC 50/60 Hz (UL 60947-4-1)
10 kA Icu 600 V AC 50/60 Hz (UL 60947-4-1)
Megszakítóképesség kód: N 50 kA 415 V AC
Kioldóegység jellemzői
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termikus-mágneses
Kioldóegység védelmi funkciói: LI
Vezérlés típusa: Kapcsolókar
Megszakító rögzítési módja: Fix
Kioldóegység névleges értéke: 160 A 40 °C-on
Hosszúidejű kioldási beállítás típusa Ir (termikus védelem): Állítható
Hosszúidejű védelmi kioldási beállítási tartomány: 0,7...1 x In
Hosszúidejű védelmi késleltetés beállítási típusa tr: Fix
Hosszúidejű késleltetés beállítási tartomány: 120...400 s 1,5 x In értéknél
15 s 6 x Ir értéknél
Nullavezető védelmi beállítás: 1 x Ir (4D)
Pillanatnyi védelmi kioldási beállítás típusa Ii: Fix
Pillanatnyi védelmi kioldási beállítási tartomány: 1250 A
Földzárlat-védelem: Nélkül
Kiegészítő adatok
Névleges szigetelési feszültség: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi megszakítóképesség: Azonos a megszakítóképességgel
Mechanikai élettartam: 40000 ciklus
Elektromos élettartam: 40000 ciklus 440 V In/2
20000 ciklus 440 V In
15000 ciklus 690 V In/2
7500 ciklus 690 V In
Teljesítmény-disszipáció pólusonként: 13,95 W
Rögzítési támasz: Hátlap
Szerelési pozíció: Vízszintes és függőleges, lapos a hátsó részen
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási osztásköz: 35 mm
Védelem típusa: L: túlterhelés védelem (termikus)
I: zárlati védelem (mágneses)
Slotok száma: 5 slot
Méretek és súly
Szélesség (W): 140 mm
Magasság (H): 161 mm
Mélység (D): 86 mm
Nettó tömeg: 2,6 kg
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Áramütés elleni védelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK ütésállósági fokozat: IK07 az IEC 62262 szerint
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m leminősítés nélkül
2000 m...5000 m leminősítéssel
