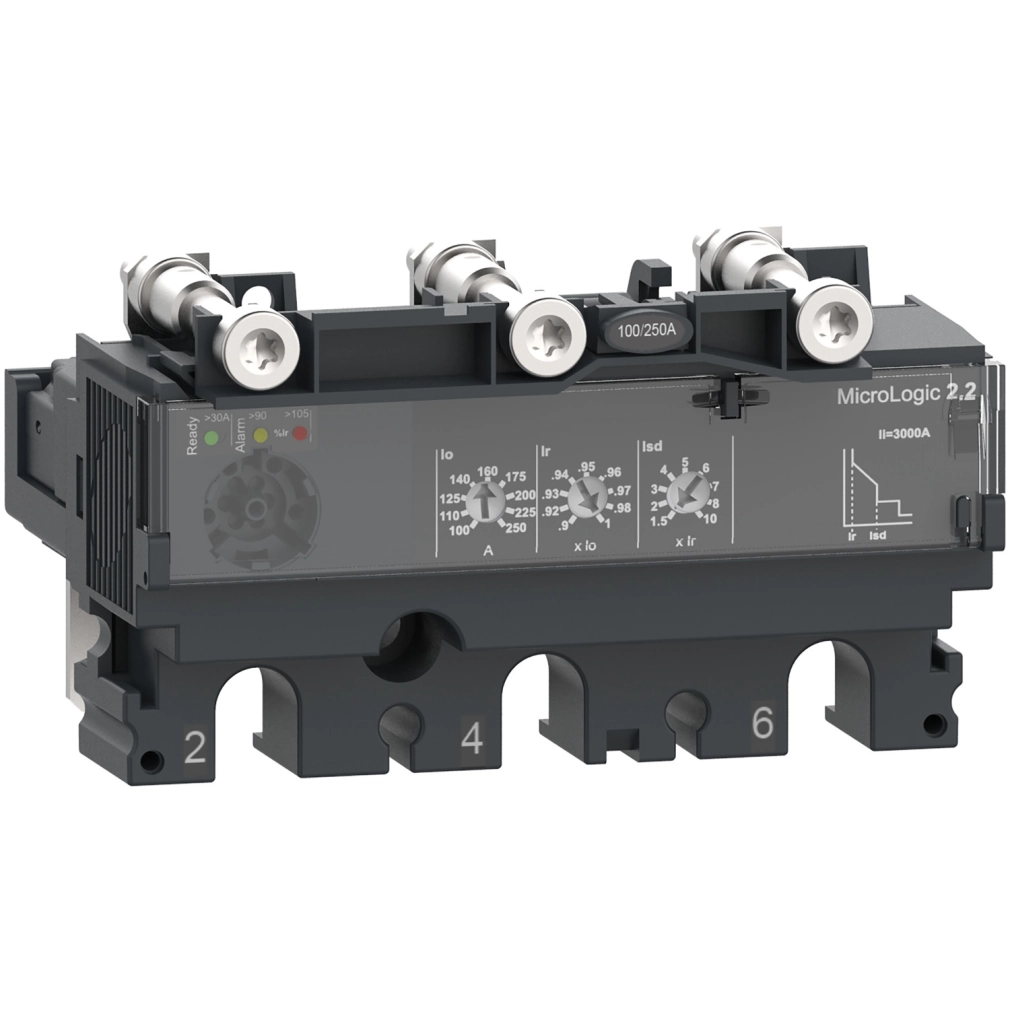

Schneider Electric ComPacT NSX (2021) - C2532D250 - Kioldóegység MicroLogic 2.2 NSX 250 megszakítóhoz, elektronikus, beállítás 250A, 3P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A MicroLogic 2.2 kioldóegység LSoI védelmi funkciókkal rendelkezik, amely a következőket foglalja magába: L - túlterhelés elleni védelem (hosszú késleltetésű), So - rövid késleltetésű rövidzárlat elleni védelem rögzített késleltetéssel, és I - azonnali rövidzárlat elleni védelem. A készülék 690 V AC 50/60 Hz névleges üzemi feszültséggel működik, és fix szerelésű kivitelben készül. A hosszú késleltetésű védelem (Ir) beállítása 9 különböző értékre állítható 100A és 250A között, míg a késleltetési idő (tr) fix értékű: 11 másodperc 7,2 x Ir esetén, 16 másodperc 6 x Ir esetén, és 400 másodperc 1,5 x Ir esetén. A készülék termikus memóriával is rendelkezik, amely 20 percig aktív a kioldás előtt és után.
A rövid késleltetésű védelem (Isd) szintén 9 különböző beállítással rendelkezik az 1,5-10 x Ir tartományban, míg az azonnali védelem (Ii) értéke fix 3000A. A helyi jelzésrendszer tartalmaz egy villogó zöld LED-et az üzemkész állapot jelzésére, valamint két további LED-et a túlterhelés jelzésére: egy piros LED világít 105% Ir értéknél, míg egy narancssárga LED 90% Ir értéknél. Fontos megjegyezni, hogy a készülék nem rendelkezik földzárlat védelemmel és zónaszelektív reteszelő funkcióval.
Környezeti szempontból a MicroLogic 2.2 kioldóegység megfelel az EN/IEC 60947-2 szabványoknak, II-es érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatnak megfelelő az IEC 60947-1 szerint. IP40 védettséggel rendelkezik az IEC 60529 szerint. Működési hőmérsékleti tartománya -25°C és +70°C között van, míg tárolási hőmérséklete -50°C és +85°C között lehet. Ez a széles hőmérsékleti tartomány biztosítja a megbízható működést különböző környezeti feltételek mellett.
A Schneider Electric C2532D250 MicroLogic 2.2 kioldóegység ideális választás olyan ipari és kereskedelmi alkalmazásokhoz, ahol megbízható elektronikus védelemre van szükség a túlterhelés és rövidzárlat ellen. Az állítható védelmi paraméterek lehetővé teszik a rendszer pontos konfigurálását az adott alkalmazás igényeinek megfelelően, míg a beépített vizuális jelzések segítik a kezelőt a rendszer állapotának gyors felmérésében.
Schneider Electric ComPacT NSX (2021) - C2532D250 -Kioldóegység MicroLogic 2.2 NSX 250 megszakítóhoz, elektronikus, beállítás 250A, 3P3d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Termékcsalád típusa: ComPacT NSX100...250
Termék típusa: Kioldóegység
Kioldóegység neve: MicroLogic 2.2
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX250
Alkalmazás: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Kioldóegység védelmi funkciói: LSoI
Védelmi funkciók
Védelmi típus: L: túlterhelés elleni védelem (hosszú késleltetésű)
So: rövid késleltetésű rövidzárlat elleni védelem rögzített késleltetéssel
I: azonnali rövidzárlat elleni védelem
Kioldóegység névleges áramerőssége: 250 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Kiegészítő információk
Hosszú késleltetésű kioldás beállítás típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem kioldási beállítási tartomány [Ir]: 100...250 A
Hosszú késleltetésű védelem késleltetésének beállítási típusa tr: Fix
Hosszú késleltetésű védelem késleltetésének beállítási tartomány [tr]: 11 s 7,2 x Ir esetén
16 s 6 x Ir esetén
400 s 1,5 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldásának beállítási típusa Isd: Állítható 9 beállítás
Rövid késleltetésű védelem kioldásának beállítási tartomány [Isd]: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetésének beállítási típusa tsd: Fix
Azonnali védelem kioldásának beállítási típusa Ii: Fix
Azonnali védelem kioldási beállítási tartomány [Ii]: 3000 A
Jelzések
Földzárlat védelem: Nincs
Zónaszelektív reteszelés ZSI: Nincs
Helyi jelzés: Villogó LED (zöld) üzemkész állapot jelzésére
LED 105 % Ir (piros) túlterhelés jelzésére
LED 90 % Ir (narancssárga) túlterhelés jelzésére
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezési fokozat: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti üzemi hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -50...85 °C
