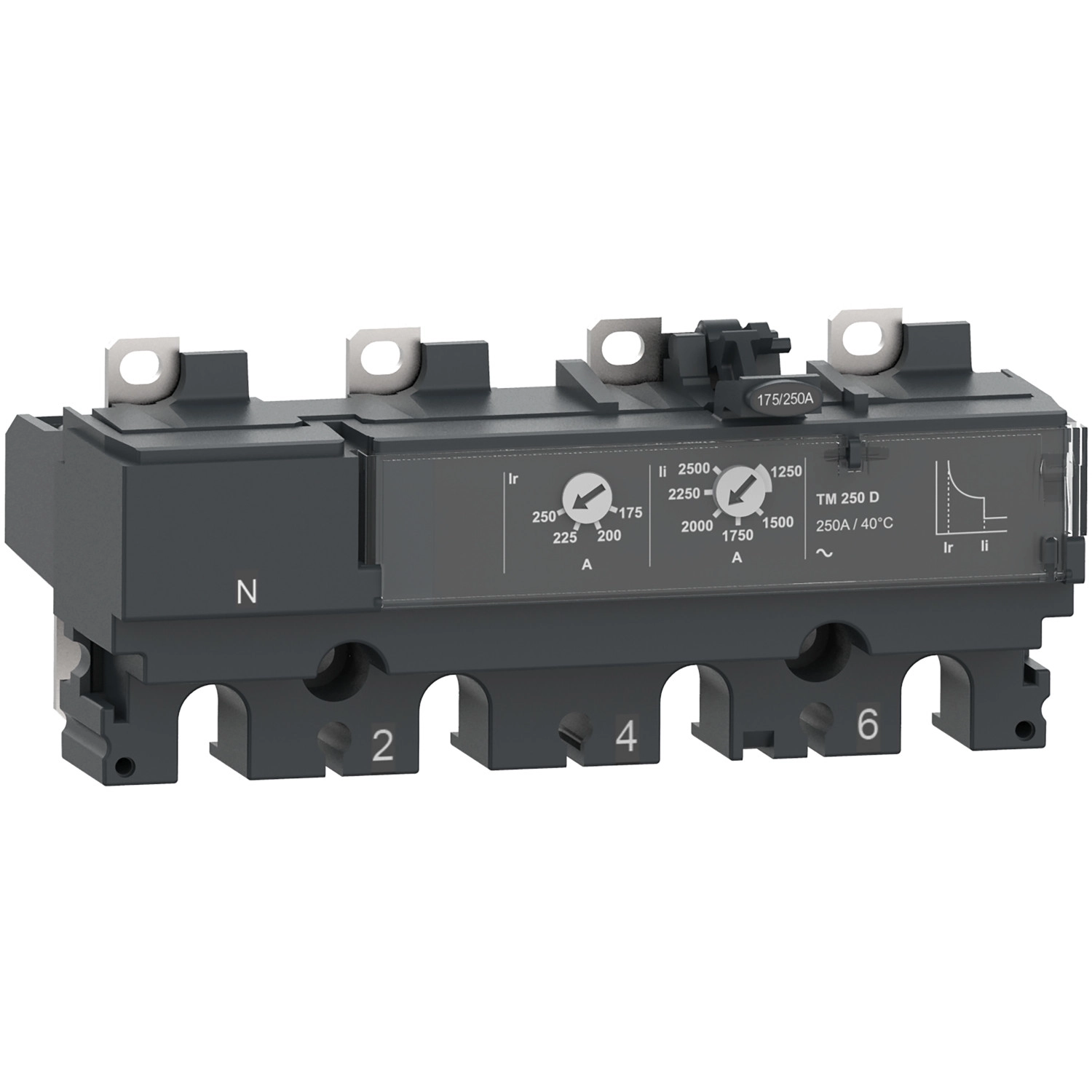

Schneider Electric ComPacT NSX (2021) - C256TM250 - Kioldóegység TM250D NSX 250 megszakítóhoz, termikus - mágneses, beállítás 250 A, 4P3d
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A C256TM250 kioldóegység fő feladata a túlterhelés és zárlat elleni védelem. A termikus védelmi funkció (L) a túlterhelés ellen nyújt megbízható védelmet, míg a mágneses védelem (I) a zárlati áramok ellen. Az egység 250A névleges árammal rendelkezik 40°C környezeti hőmérsékleten, és 690V AC 50/60Hz névleges üzemi feszültségen működik. A termék villamos elosztóhálózatokban történő alkalmazásra lett tervezve, ahol a megbízható védelmi funkciók elsődleges fontosságúak.
A C256TM250 kioldóegység számos beállítási lehetőséggel rendelkezik, hogy az adott alkalmazási környezethez optimalizálhassuk a védelmi paramétereket. A hosszú késleltetésű kioldás (Ir) 0,7-1 x In tartományban állítható, míg a késleltetési idő (tr) fix értékű: 120-400 s 1,5 x In áramnál és 15 s 6 x Ir esetén. A pillanatnyi kioldás (Ii) értéke szintén állítható 5-10 x In tartományban. A nulla vezető nem védett (3D konfiguráció), és a termék nem rendelkezik földzárlatvédelemmel.
A Schneider Electric ComPacT NSX C256TM250 kioldóegység Class II érintésvédelmi osztályú, és az EN/IEC 60947-2 szabványnak megfelelően gyártott. Szennyezettségi foka 3 az IEC 60947-1 szerint, IP40 védettséggel rendelkezik az IEC 60529 szabvány alapján. Széles hőmérséklet-tartományban működőképes: -25...70°C üzemi hőmérséklet mellett, és -50...85°C tárolási hőmérsékletet támogat. Fix rögzítésű kivitelben készül, így biztosítva a hosszútávú megbízható működést.
Schneider Electric ComPacT NSX (2021) - C256TM250 - Kioldóegység TM250D NSX 250 megszakítóhoz, termikus - mágneses, beállítás 250 A, 4P3d műszaki adatok
Általános adatok
Sorozat: ComPacT
Termékcsalád: ComPacT NSX100...250
Termék vagy komponens típus: Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológiája: Termikus-mágneses
Kompatibilis sorozat: ComPacT NSX250
Alkalmazás: Elosztás
Műszaki jellemzők
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Nulla pozíció: Bal
Kioldóegység védelmi funkciók: LI
Védelem típusa: L: túlterhelés elleni védelem (termikus)
I: zárlat elleni védelem (mágneses)
Kioldóegység névleges árama: 250 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Beállítások
Hosszú késleltetésű kioldás beállítási típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelem kioldási tartománya [Ir]: 0,7...1 x In
Hosszú késleltetésű védelem késleltetés beállítási típusa tr: Fix
Hosszú késleltetésű védelem késleltetés beállítási tartománya [tr]: 120...400 s 1,5 x In értéknél
15 s 6 x Ir értéknél
Nulla védelem beállítások: Nincs védelem (3D)
Pillanatnyi védelem kioldás beállítási típusa Ii: Állítható
Pillanatnyi védelem kioldási tartomány beállítása [Ii]: 5...10 x In
Földzárlat védelem: Nélküle
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: Class II
Szennyezési fokozat: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -50...85 °C
